Перемычки фасадные ПФ серия 1.038.1-1 ( 1.138-10, ИИ 03-02, ГОСТ 948-84, 1.139-1 )

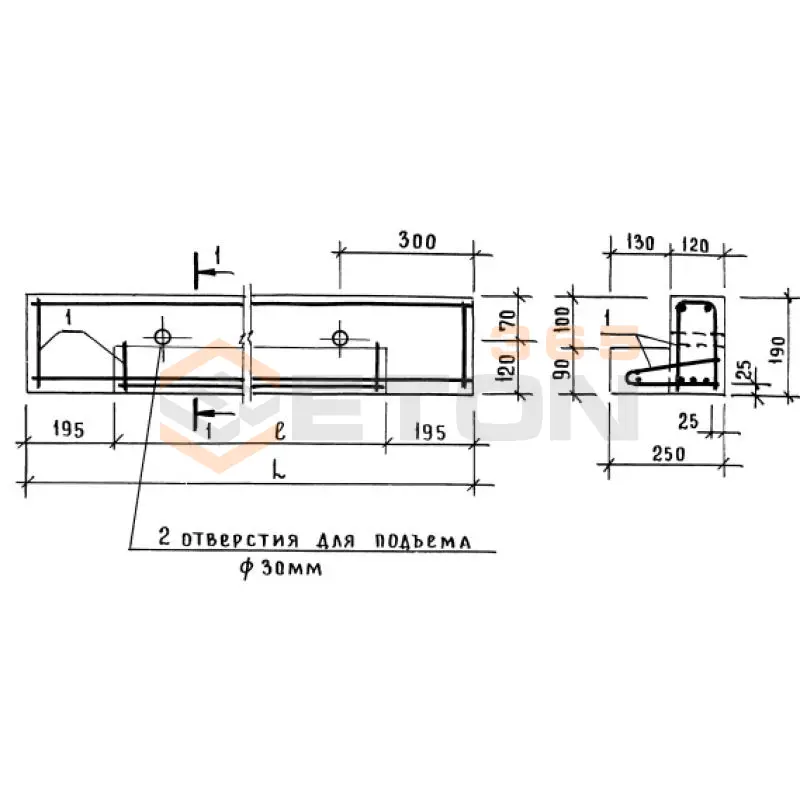

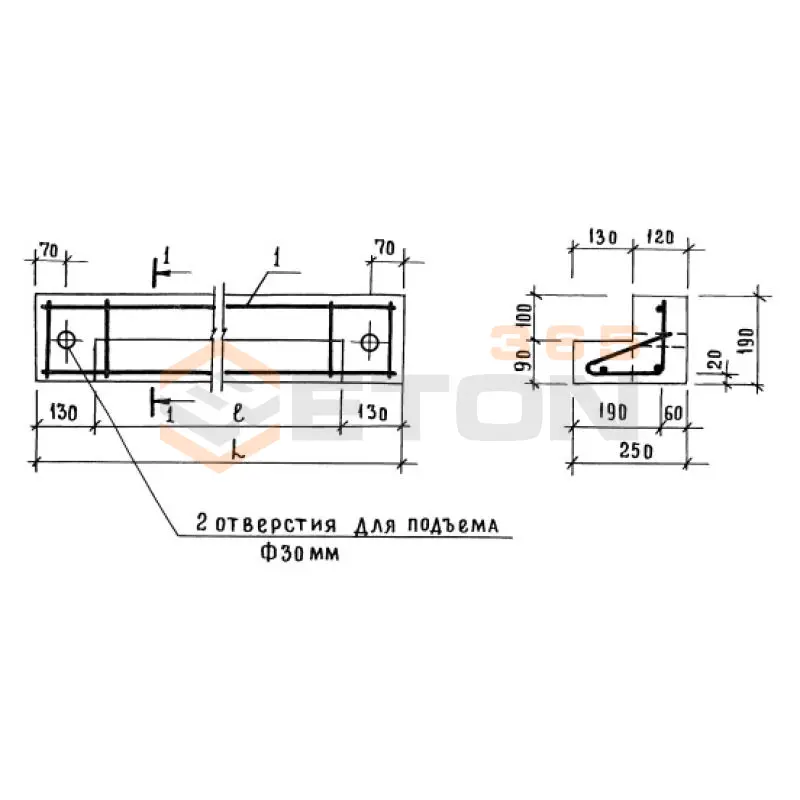

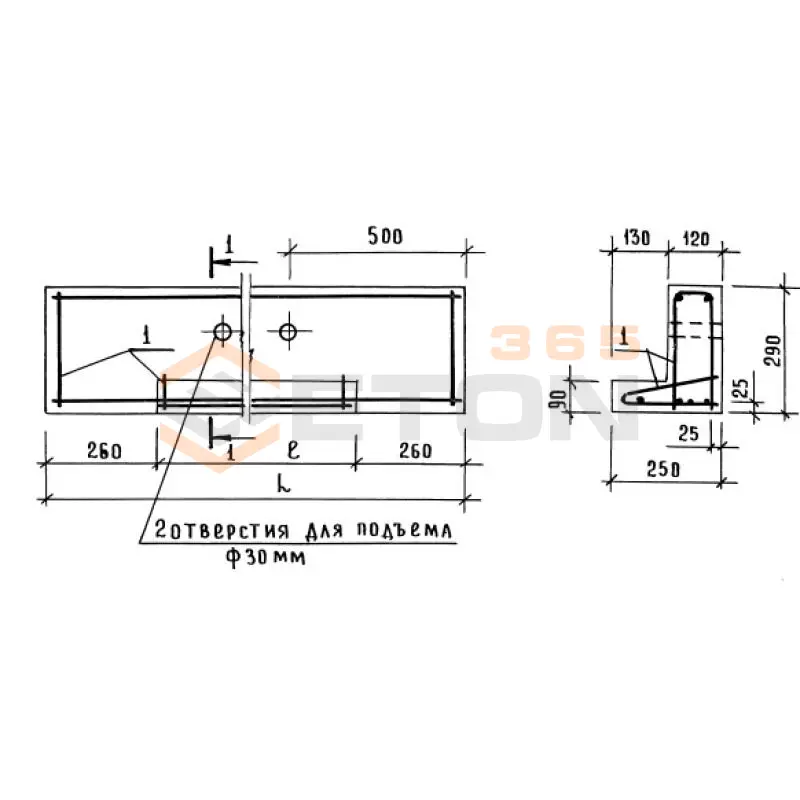

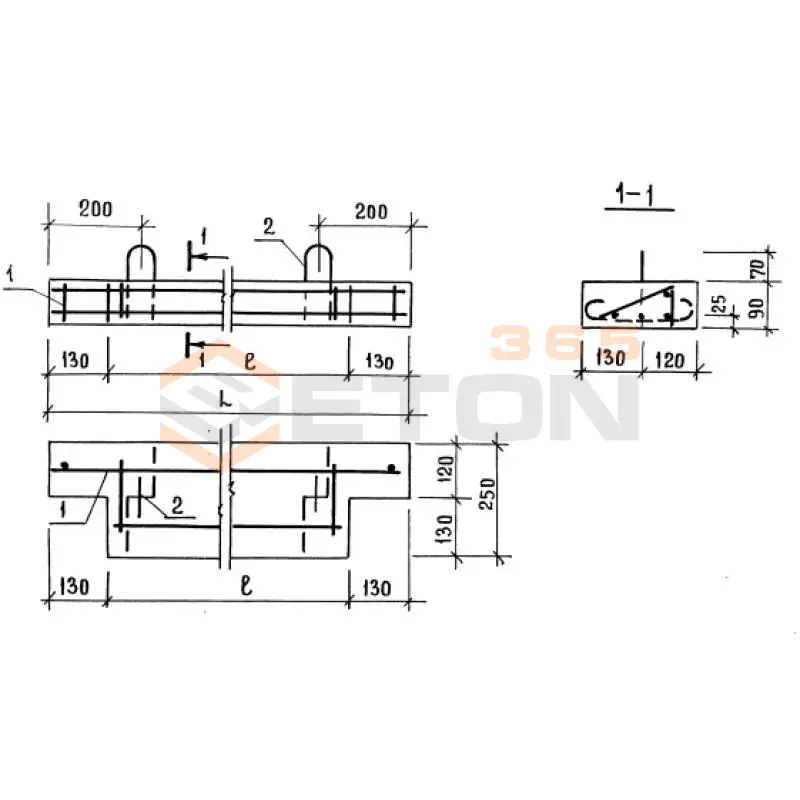

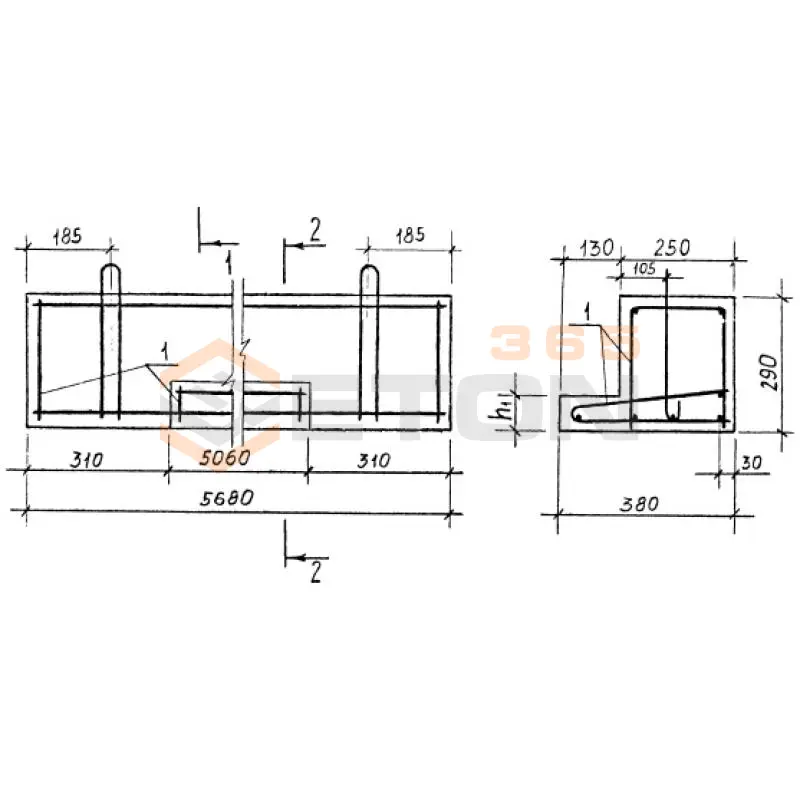

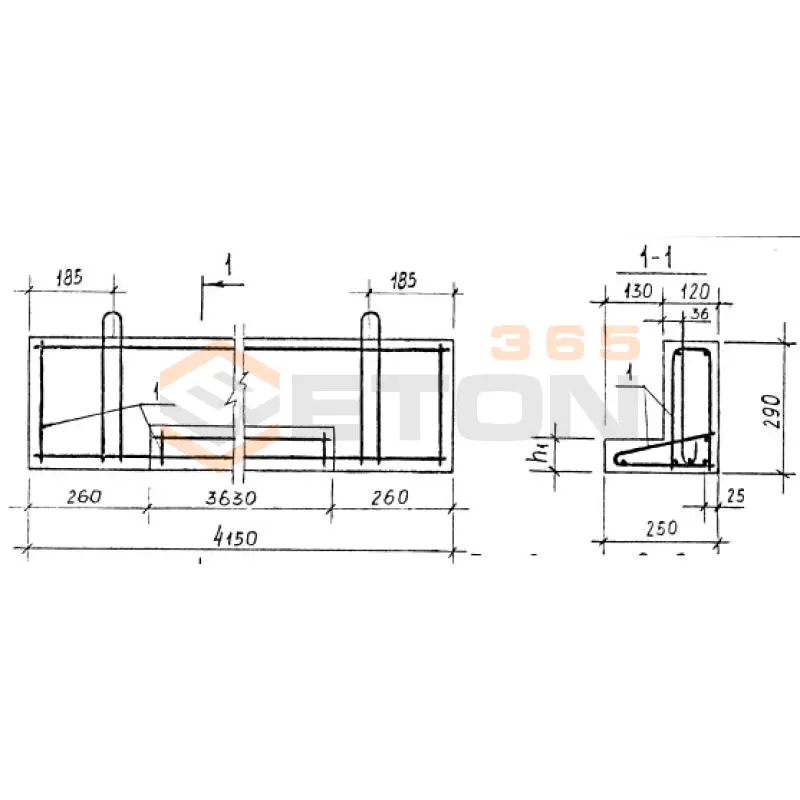

Основное назначение перемычек фасадных ПФ – это перекрытие оконных и дверных проемов в кирпичных и каменных стенах зданий. Они воспринимают нагрузку от вышележащей кладки и других конструкций и передают ее на простенки. Их ключевая особенность – наличие фасадной (лицевой) части, которая служит продолжением фасада здания и часто имеет фактуру, имитирующую кирпич или камень. Это позволяет создавать ровную и эстетичную лицевую поверхность стены без необходимости дополнительной отделки. Применяются в массовом жилищном и гражданском строительстве.

Использование перемычек ПФ по данной серии обеспечивает ряд преимуществ:

1. Скорость монтажа: Заводская готовность изделий значительно ускоряет процесс возведения стен по сравнению с устройством монолитных перемычек.
2. Качество и прочность: Изготовление в заводских условиях гарантирует соответствие бетона и арматуры проектным требованиям (марка бетона, класс арматуры), что обеспечивает высокую несущую способность и долговечность.
3. Эстетичный фасад: Фасадная часть перемычки формирует ровную поверхность, интегрированную в кладку, что улучшает внешний вид здания.
4. Унификация: Серия 1.038.1-1 и связанные с ней документы (1.138-10, 1.139-1) стандартизируют типоразмеры и нагрузки, что упрощает проектирование и подбор элементов для конкретных проемов.

Подбор марки перемычки ПФ осуществляется на основании расчетов, приведенных в серии 1.038.1-1 и альбоме 1.138-10. Ключевыми параметрами для выбора являются:

1. Пролет (ширина проема): Указывается в маркировке (например, ПФ 28-хх имеет расчетный пролет 2800 мм).
2. Несущая способность (марка по нагрузке): Обозначается цифрой после тире (например, ПФ 28-4). Чем выше цифра, тем на большую нагрузку от вышележащей стены рассчитана перемычка. Нагрузка зависит от толщины стены, этажности и наличия вышележащих конструкций (перекрытий, балконов).
3. Размеры поперечного сечения: Должны соответствовать толщине стены и высоте кладки над проемом. Для точного подбора необходимо использовать таблицы несущей способности из рабочих чертежей серии, где указаны допустимые нагрузки для каждой марки перемычки в зависимости от схемы опирания и вида кладки.

Производство и применение перемычек фасадных ПФ регламентируется следующими основными нормативными документами:

• Серия 1.038.1-1 "Изделия железобетонные для жилых и общественных зданий. Перемычки" – основной рабочий альбом чертежей, содержащий конструктивные решения, номенклатуру и спецификации.
• Альбом 1.138-10 "Детали и узлы кирпичных стен. Перемычки" – содержит подробные схемы и узлы опирания перемычек.
• ГОСТ 948-84 "Перемычки железобетонные для зданий с кирпичными стенами. Технические условия" – устанавливает общие технические требования к материалам (бетон, арматура), геометрическим параметрам, правилам приемки, испытаний и транспортировки.
• Серия 1.139-1 "Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1" – также является частью нормативной базы, дополняющей серию 1.038.1-1.
• ИИ 03-02 "Инструкция по изготовлению и применению в строительстве сборных железобетонных перемычек" – руководство по технологии производства и монтажа.

Особенности монтажа:

1. Перемычки укладываются на опорные площадки из раствора. Минимальная глубина опирания обычно составляет 200-250 мм с каждой стороны.
2. Необходимо обеспечить строго горизонтальное положение перемычки.
3. Монтаж производится с помощью грузоподъемных механизмов, так как изделия имеют значительный вес.

Частые ошибки при монтаже:

1. Недостаточная глубина опирания: Самая критичная ошибка, приводящая к снижению несущей способности и возможному обрушению.
2. Отсутствие опорного слоя раствора или его некачественное исполнение: Приводит к неравномерной передаче нагрузки и локальному смятию кладки.
3. Использование перемычки, не соответствующей расчетной нагрузке: Например, применение более слабой марки, чем требуется, что может вызвать ее прогиб или разрушение.
4. Установка перемычки "вверх ногами": Фасадная (декоративная) часть должна быть обращена наружу. Установка обратной стороной не только ухудшает внешний вид, но и может быть конструктивно некорректной.
5. Нарушение сроков нагружения: Кладку стены над перемычкой следует вести только после того, как раствор в опорных швах наберет достаточную прочность.
