Перемычки балочные ГОСТ 948-2016

Ответ: ГОСТ 948-2016 устанавливает два основных типа перемычек:

1. Брусковые (тип ПБ): Имеют ширину, равную ширине стены (как правило, 120 или 250 мм), и высоту, кратную высоте ряда кладки (65, 140, 220 мм). Применяются для перекрытия проемов в стенах толщиной до 250 мм, а также в качестве элементов сборных перемычек для более широких проемов.

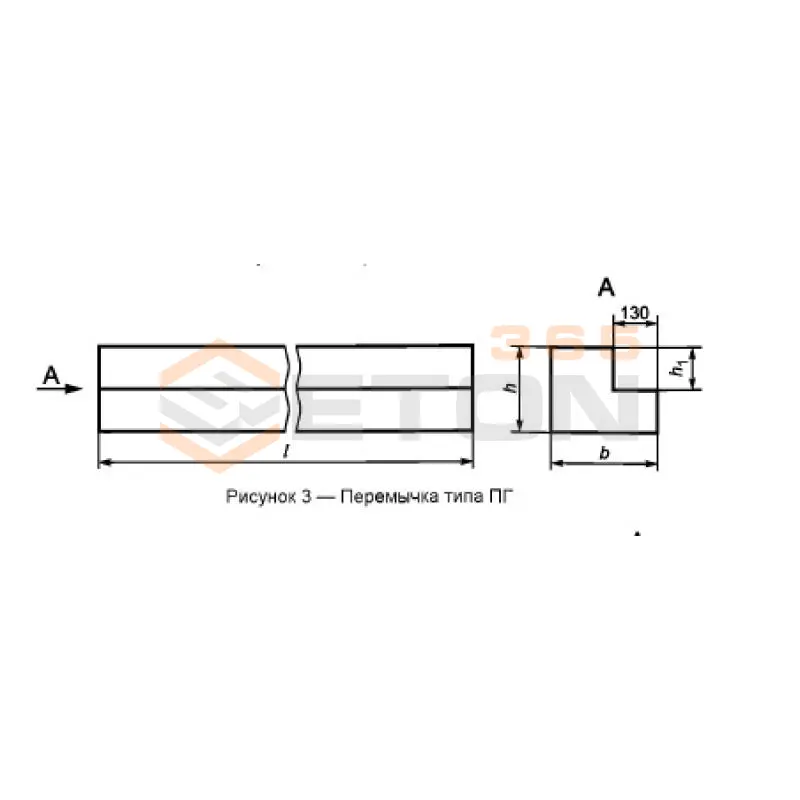

2. Балочные (тип ПГ): Имеют ширину, большую, чем их высота (например, 250х220 мм, 380х220 мм). Они снабжены четвертями для опирания плит перекрытий и предназначены для наружных несущих стен, где на перемычку опираются элементы перекрытия.

Ключевое отличие: Брусковые перемычки (ПБ) используются преимущественно для ненаружных и ненесущих стен, а балочные (ПГ) — для несущих наружных стен, так как конструктивно предусмотрены для восприятия нагрузки от плит перекрытия.

Ответ: Маркировка расшифровывается следующим образом:

• 2 — порядковый номер поперечного сечения по ГОСТу (определяет габаритные размеры, например, 120х140 мм).
• ПБ — тип перемычки (брусоковая).
• 13 — длина перемычки в дециметрах (13 дм = 1300 мм).
• 1 — несущая способность (индекс нагрузки). Чем выше цифра, тем большую нагрузку может выдержать изделие.
• п — наличие монтажных петель (буква «п» означает, что петли есть).

Таким образом, 2ПБ 13-1-п — это брусковая перемычка сечением 120х140 мм, длиной 1300 мм, с индексом несущей способности "1" и с монтажными петлями.

Ответ: Индекс несущей способности (от 1 до 4 для брусковых и от 1 до 3 для балочных) напрямую определяет расчетную нагрузку, которую может воспринять перемычка без разрушения. Каждому индексу соответствует своя допустимая равномерно распределенная нагрузка в килопаскалях (кПа) или килограмм-силах на метр (кгс/м).

Как подобрать:

1. Рассчитать суммарную нагрузку на перемычку: собственный вес кладки над проемом, вес перекрытия (если оно опирается на стену), временные эксплуатационные нагрузки.
2. По расчетной нагрузке, используя таблицы несущей способности из ГОСТ 948-2016 или технической документации производителя, выбрать перемычку с индексом, у которого допустимая нагрузка превышает расчетную с запасом. Подбор должен выполнять проектировщик.

Ответ: Требования к качеству и монтажу включают:

• Качество: Изделия должны изготавливаться из тяжелого бетона классов не ниже В15-В25. Марка бетона по водонепроницаемости — не ниже W4, по морозостойкости — не ниже F50. Трещины на поверхности не допускаются, за исключением усадочных и других поверхностных трещин шириной не более 0,1 мм. Допускаются отклонения в геометрических размерах в строгих пределах, установленных стандартом.
• Монтаж: Глубина опирания перемычки на стену должна быть не менее 125 мм для перемычек длиной до 2 м и не менее 200 мм для более длинных. Монтаж производится на слой цементно-песчаного раствора марки не ниже М100. Несущие балочные перемычки (ПГ) устанавливаются четвертями вверх для опирания плит перекрытия. Перед возведением кладки над проемом необходимо проверить горизонтальность и правильность положения установленных перемычек.

Ответ: Цифры "2" и "3" обозначают разные типоразмеры поперечного сечения по ГОСТ 948-2016.

• 2ПБ: Сечение 120х140 мм. Применяется для узких проемов в стенах толщиной 120 мм, а также в сборных конструкциях.
• 3ПБ: Сечение 120х220 мм. Обладает большей высотой, а значит, и гораздо большей несущей способностью и жесткостью по сравнению с 2ПБ при той же длине и индексе.

Как выбрать сечение: Выбор сечения зависит от двух основных факторов:

1. Толщина стены: Для стены в 120 мм подойдет 2ПБ или 3ПБ. Для стены в 250 мм потребуется либо две перемычки 2ПБ/3ПБ, установленные рядом, либо одна балочная (ПГ) шириной 250 мм.
2. Высота кладки над проемом и нагрузка: Если над проемом высокая стена (большая нагрузка) или на стену опираются перекрытия, необходимо применять перемычки с большей высотой (например, 3ПБ, 4ПБ) для обеспечения необходимой несущей способности. Окончательный выбор делается на основе расчета нагрузки.
