Панели стеновые наружные Альбом ИЖ 1.1-1

Панели стеновые наружные, разработанные по Альбому ИЖ 1.1-1, представляют собой крупноразмерные железобетонные изделия, предназначенные для возведения наружных стен жилых и общественных зданий. Их основное назначение – создание ограждающих конструкций, обеспечивающих несущую способность, теплоизоляцию и защиту от внешних воздействий. Ключевые характеристики: трехслойная конструкция (два слоя тяжелого бетона и слой эффективного утеплителя между ними), высокая заводская готовность, стандартизированные размеры, обеспечивающие скорость монтажа и высокие эксплуатационные качества (сопротивление теплопередаче, морозостойкость, звукоизоляция).

Конструкция панели является трехслойной (сэндвич-панель):

1. Наружный слой (фасадный): Изготавливается из тяжелого или плотного силикатного бетона. Функции: защита от атмосферных воздействий (дождь, ветер, солнце), обеспечение морозостойкости и придание зданию архитектурного облика (может иметь фактурную отделку).
2. Внутренний слой (внутренний): Также из тяжелого бетона. Функции: восприятие нагрузок, обеспечение прочности конструкции и формирование внутренней поверхности стены, готовой под отделку.
3. Средний слой (теплоизоляционный): Расположен между бетонными слоями, выполняется из эффективных утеплителей (например, пенополистирол, минераловатные плиты). Функция: обеспечение требуемого сопротивления теплопередаче для соблюдения норм тепловой защиты здания.

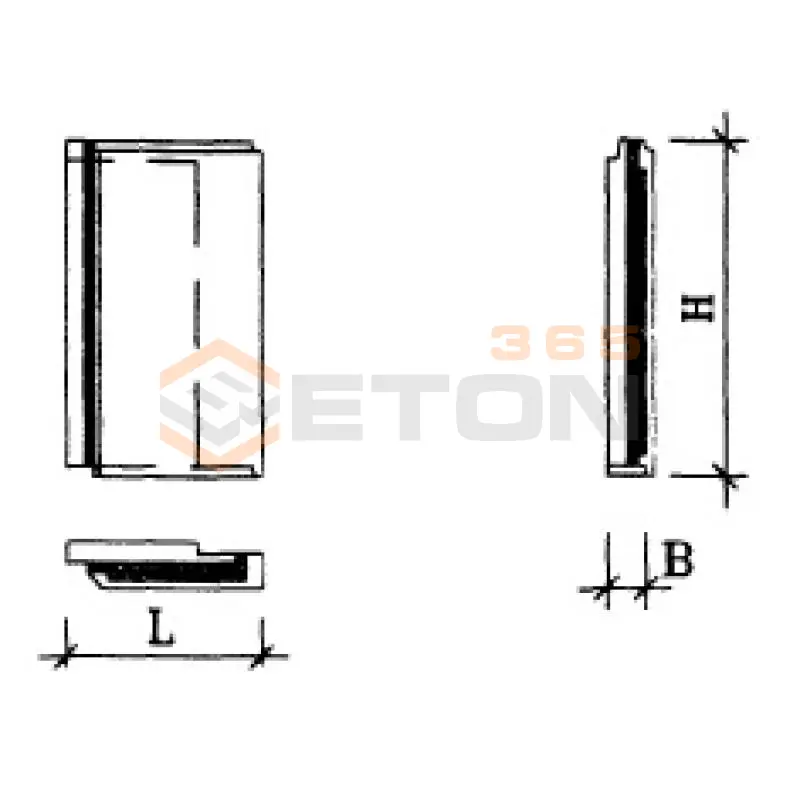

Альбом ИЖ 1.1-1 предусматривает строгую систему типоразмеров, направленную на унификацию и сокращение номенклатуры. Основные параметры:

• Высота: Кратна строительному модулю, как правило, соответствует высоте этажа (например, 2,8 м, 3,0 м).
• Длина: Кратна модулю и зависит от планировочного решения (например, на комнату, на две комнаты, простеночные панели).

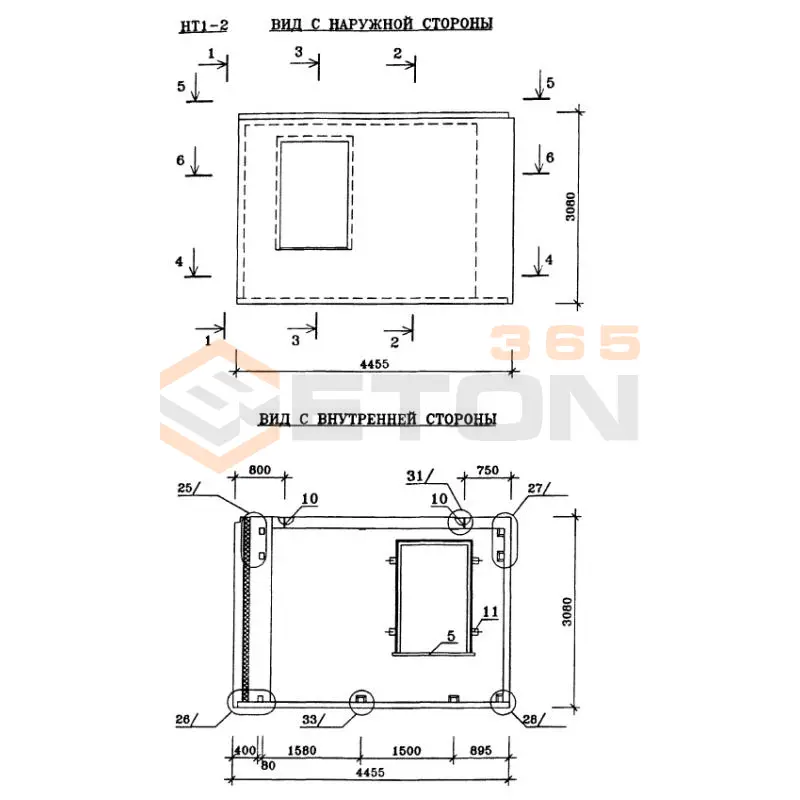

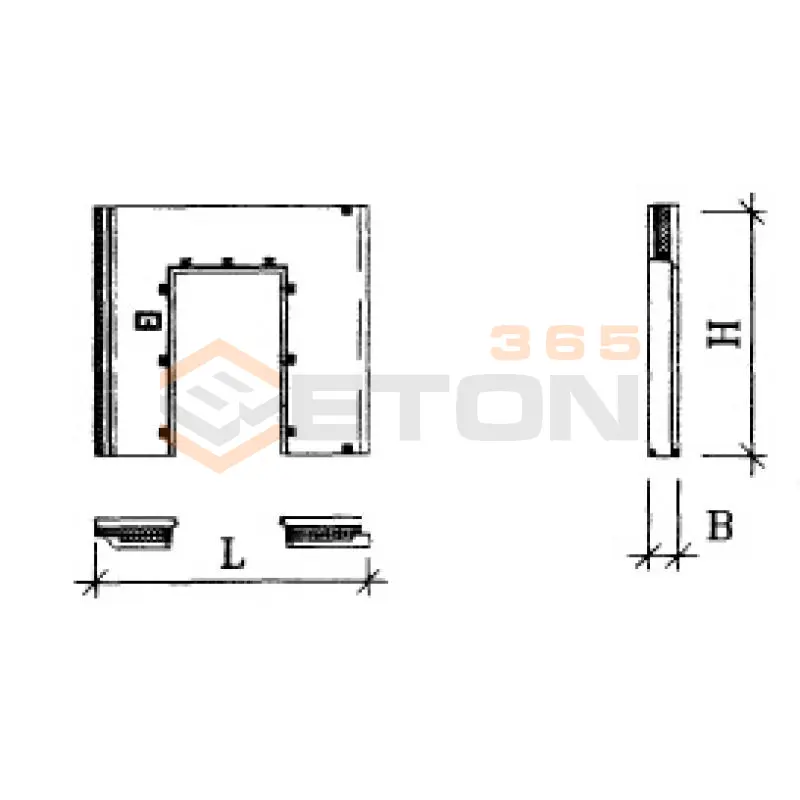

• Толщина: Определяется теплотехническим расчетом и обычно составляет от 300 до 400 мм. Альбом включает модификации для рядовых стен, стен торцевых, стен с проемами (оконными и дверными) и без проемов, а также специальные элементы для сопряжений и углов.

Основные преимущества:

1. Высокая скорость возведения зданий: Крупные размеры и заводская готовность панелей позволяют вести монтаж стеновых ограждений в сжатые сроки.
2. Высокие теплотехнические характеристики: Трехслойная конструкция с эффективным утеплителем обеспечивает соблюдение современных норм по энергосбережению.
3. Сокращение "мокрых" процессов на стройплощадке: Панели поставляются с завода практически готовыми к монтажу, что снижает трудоемкость и зависимость от погодных условий.
4. Прочность и долговечность: Железобетонная конструкция обеспечивает высокую несущую способность, устойчивость к огню и долгий срок службы.
5. Унификация и снижение стоимости: Стандартизация размеров и узлов стыков позволяет оптимизировать производство и проектирование.

При монтаже и проектировании узлов критически важно обеспечить:

1. Герметичность стыков: Это самый уязвимый элемент конструкции. Необходимо тщательное выполнение рекомендаций альбома по устройству стыков (уплотнительные прокладки, герметики, конструктивные решения, отводящие воду).
2. Теплоизоляция стыков и "мостиков холода": Места соединения панелей и сопряжения с другими конструкциями (перекрытиями, внутренними стенами) должны быть дополнительно утеплены для предотвращения теплопотерь и выпадения конденсата.
3. Надежность соединения: Анкерные петли, закладные детали и сварные соединения должны выполняться в строгом соответствии с проектом для обеспечения пространственной жесткости здания.
4. Контроль качества монтажа: Обязателен пооперационный контроль правильности установки панели (вертикальность, отметки), качества заполнения и герметизации швов.
