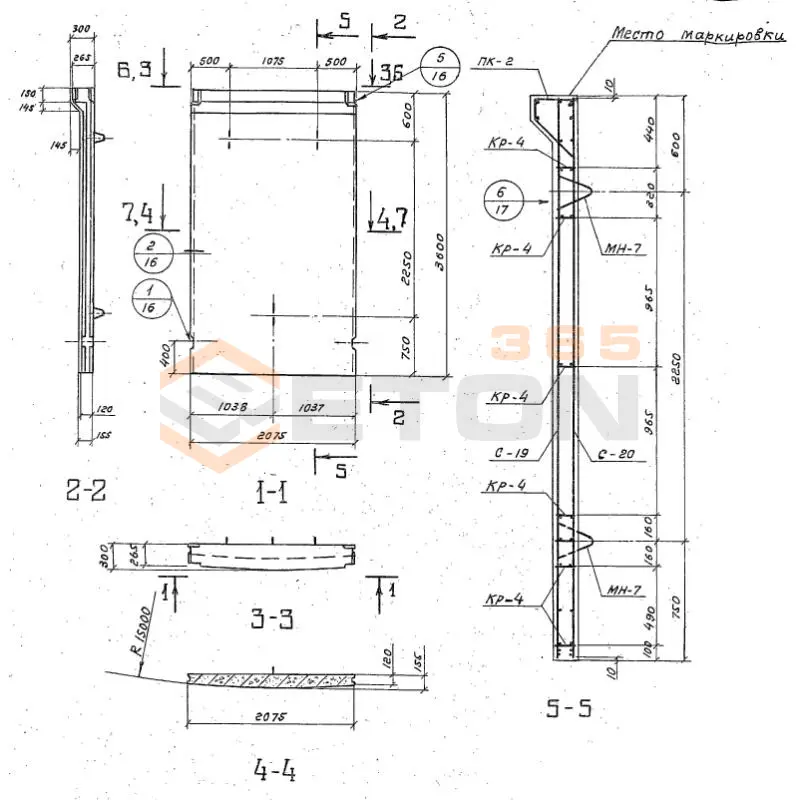

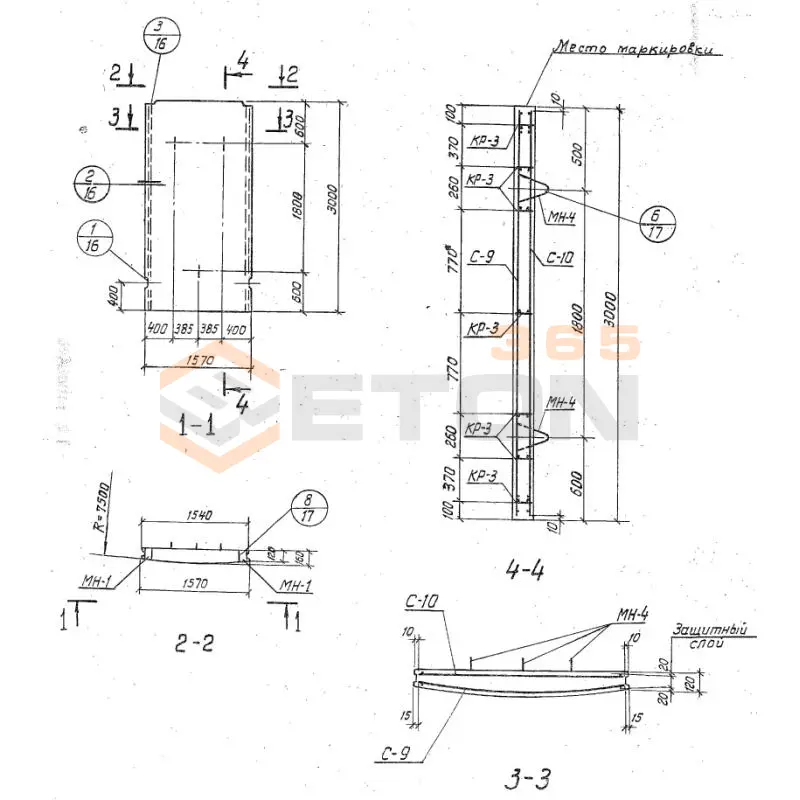

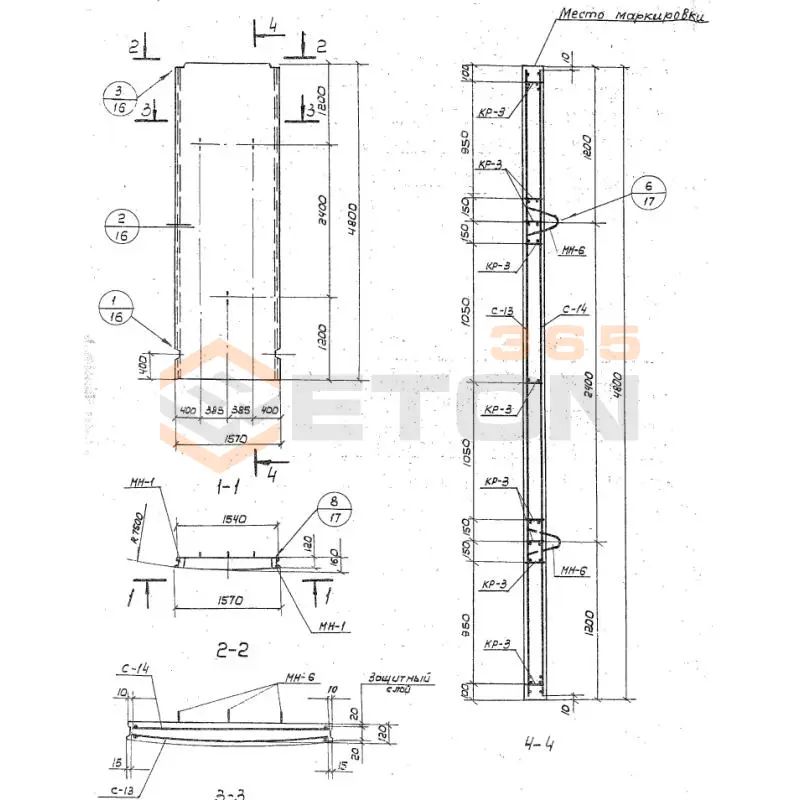

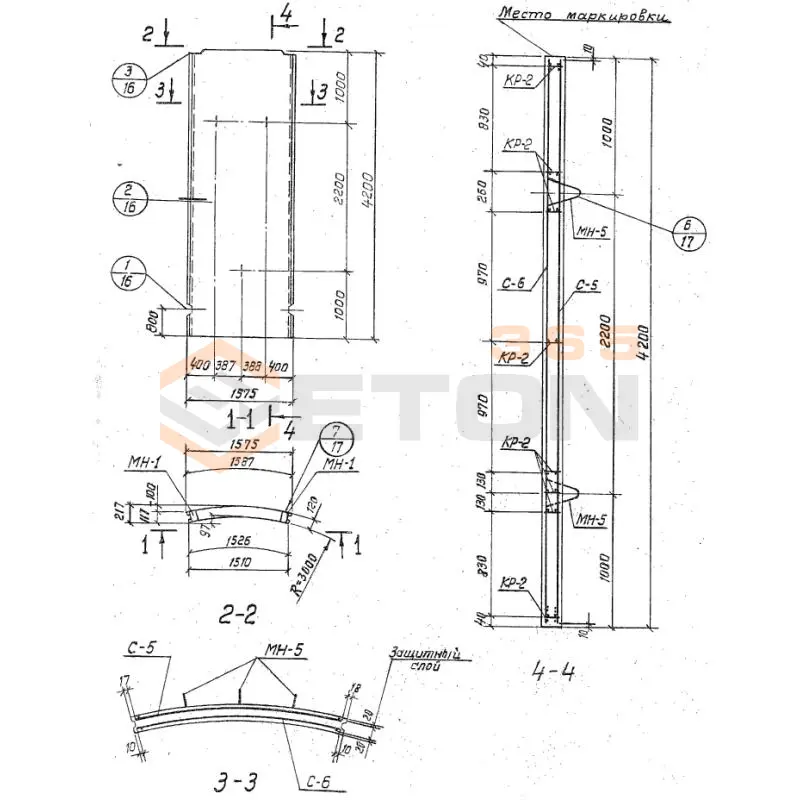

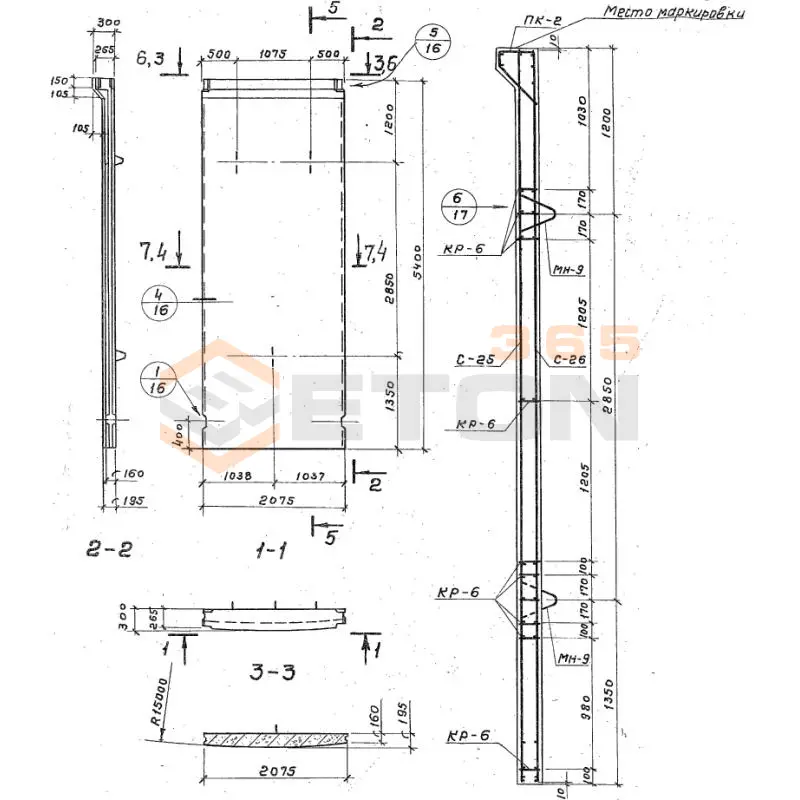

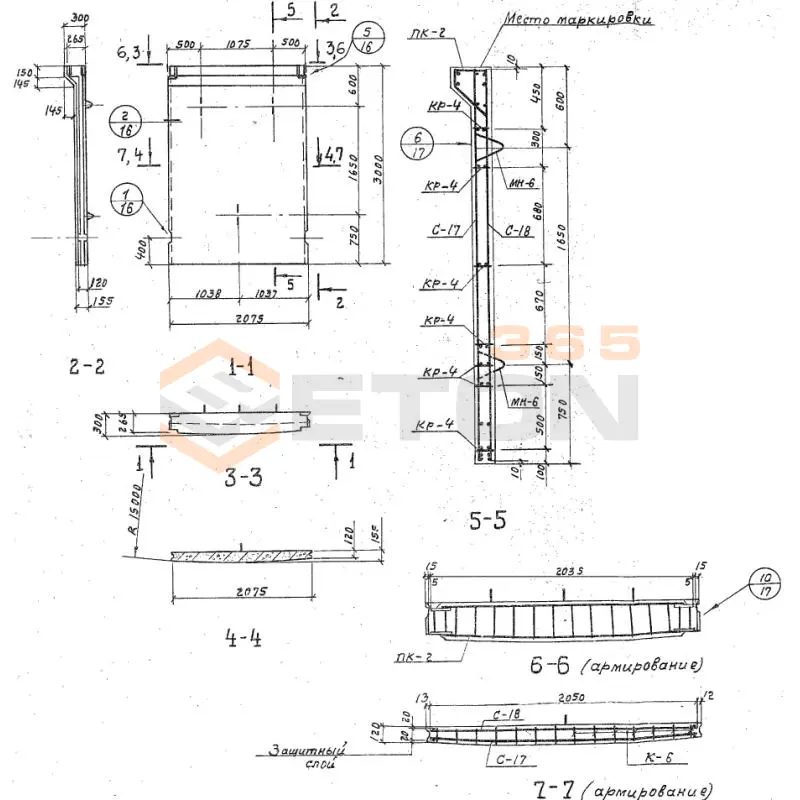

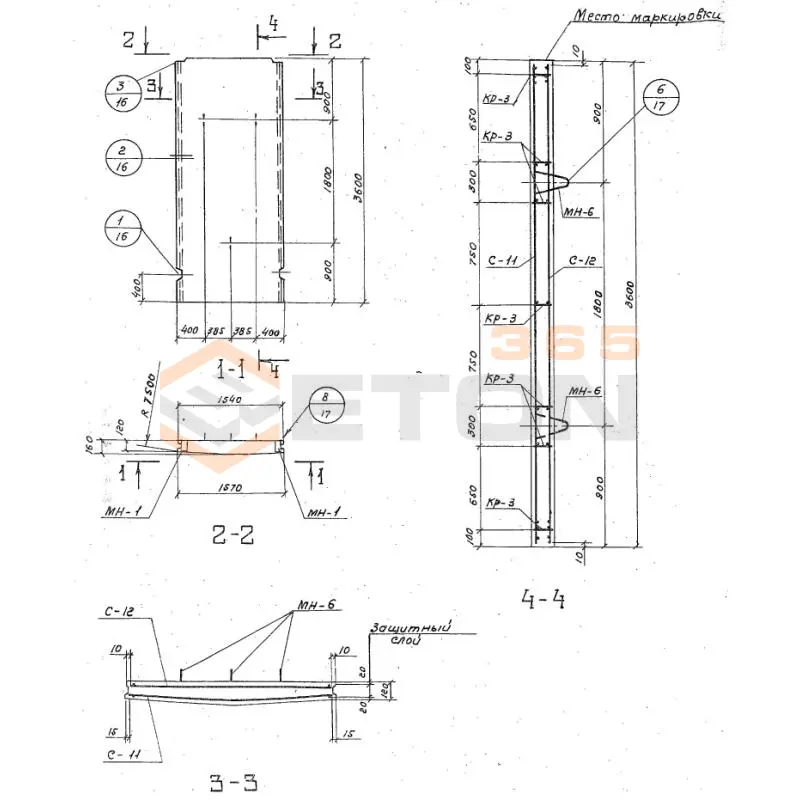

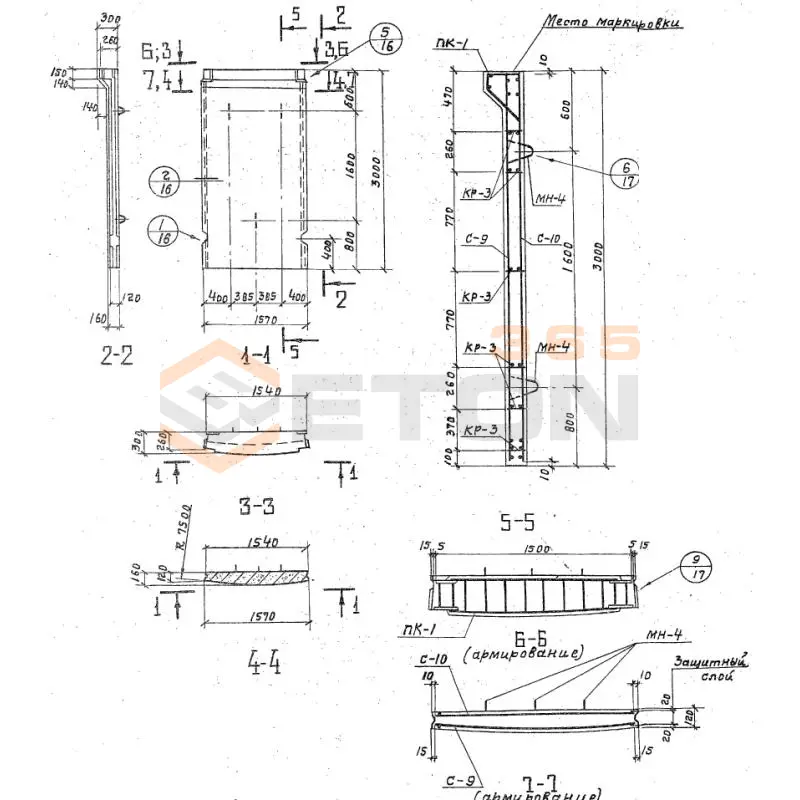

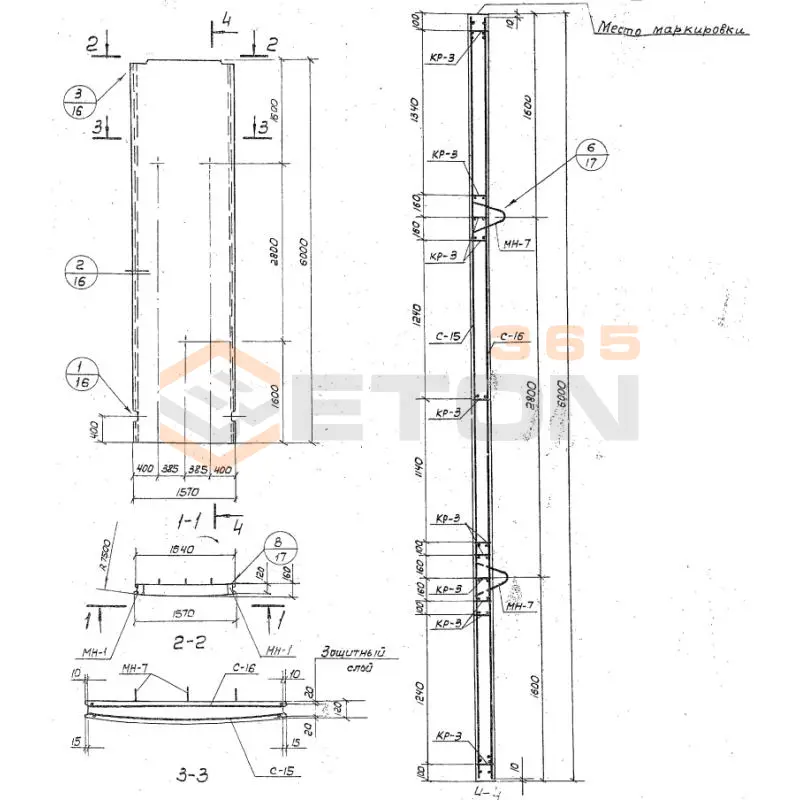

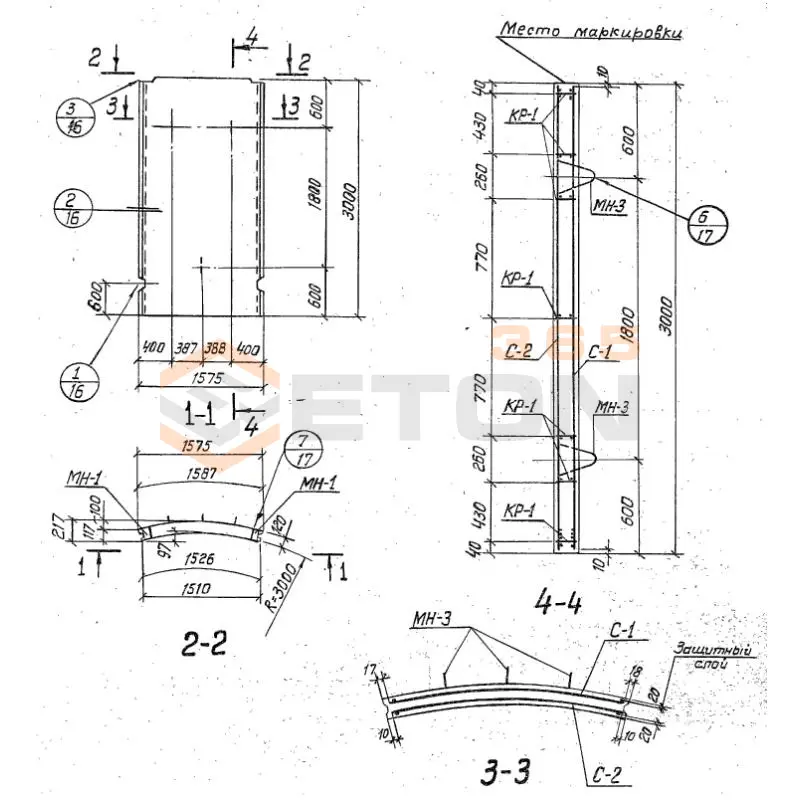

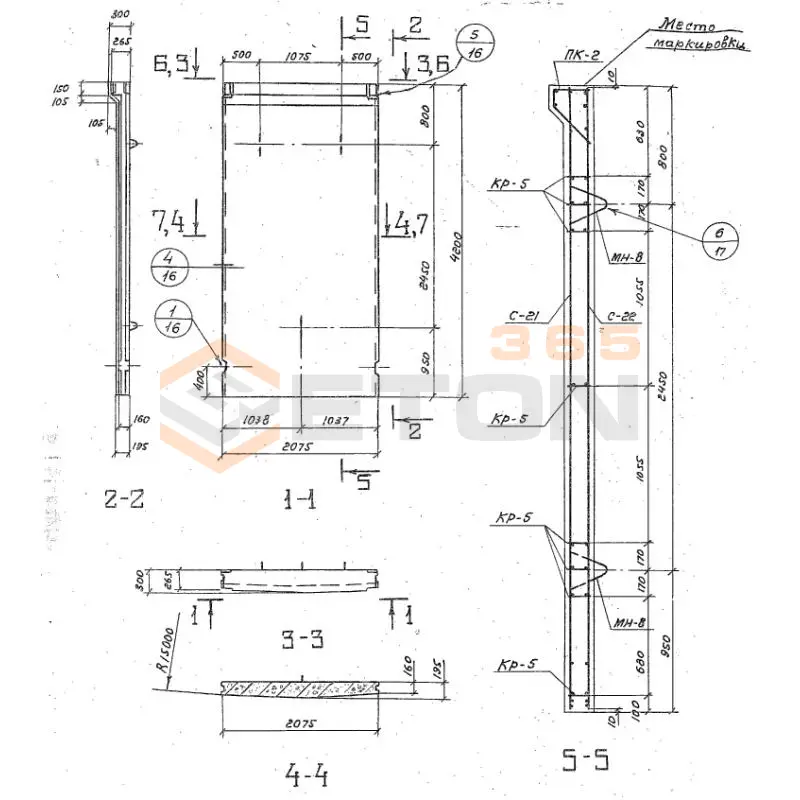

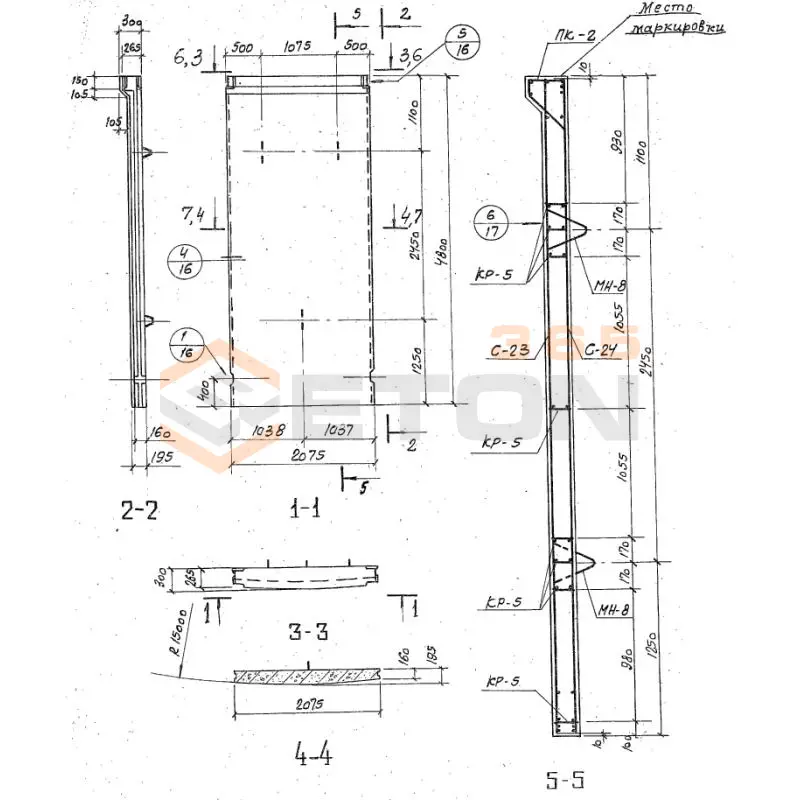

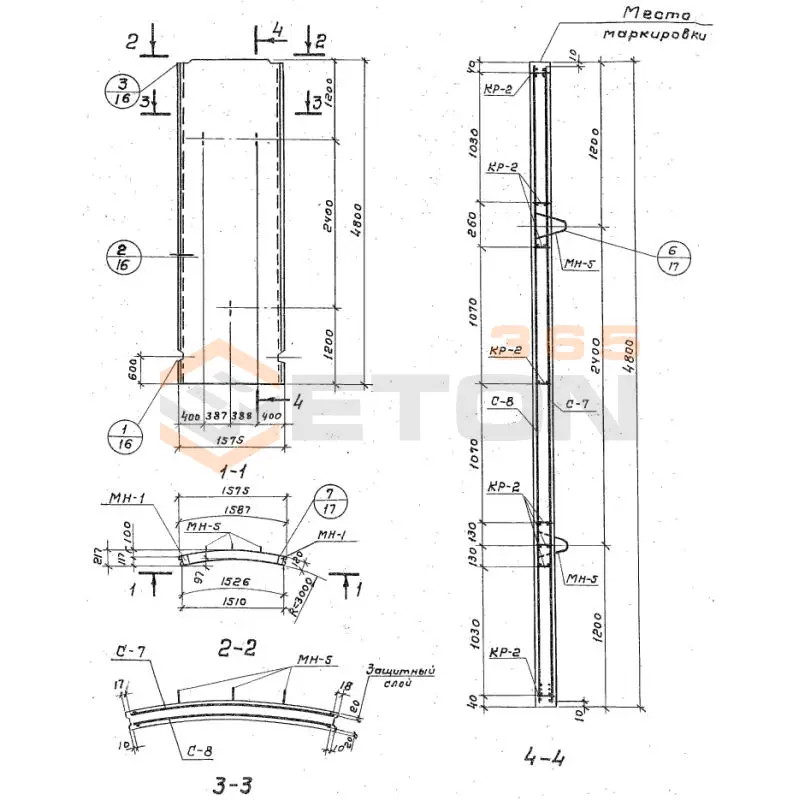

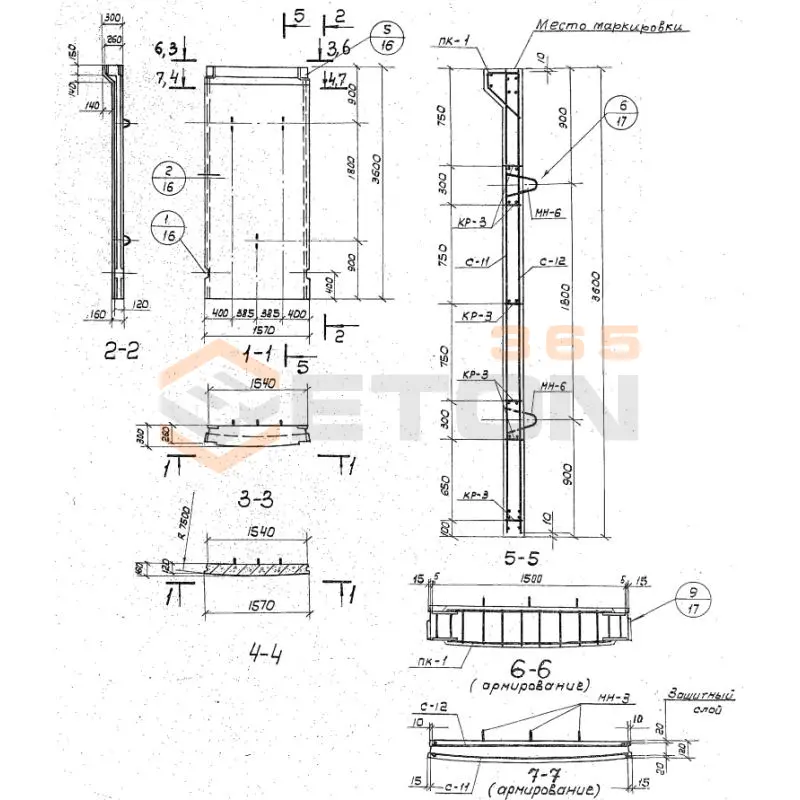

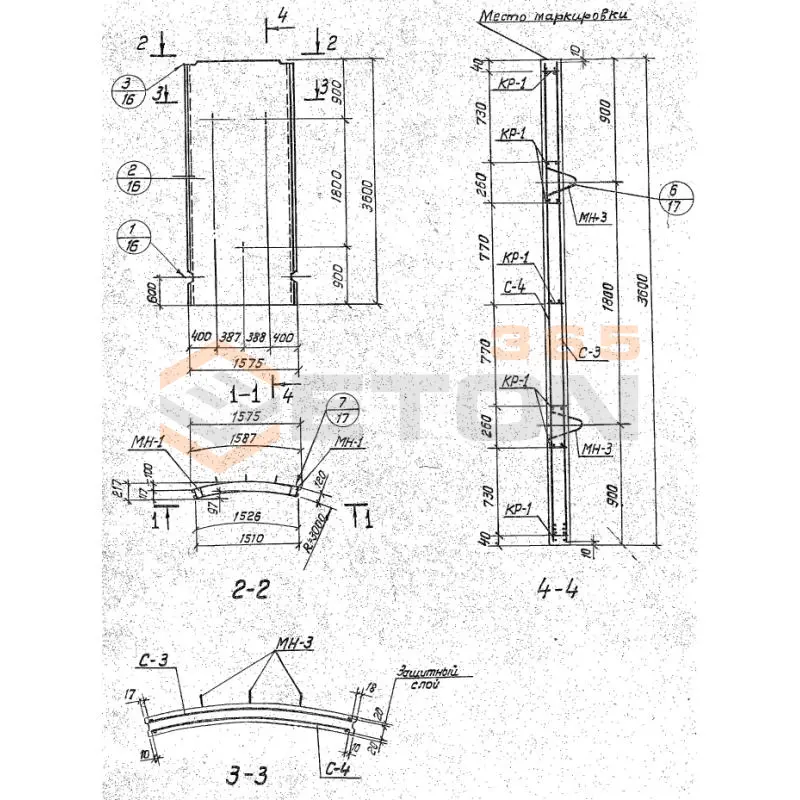

Панели стеновые для цилиндрических сооружений Серия 3.900-3

Панели стеновой серии 3.900-3 предназначены для возведения вертикальных стен цилиндрических железобетонных резервуаров, силосов и бункеров. Основные области их применения – это объекты агропромышленного комплекса (зернохранилища, комбикормовые заводы), объекты энергетики (золоотвалы), а также сооружения для хранения других сыпучих материалов и жидкостей в различных отраслях промышленности.

Использование сборных железобетонных панелей серии 3.900-3 по сравнению с монолитным строительством имеет ряд ключевых преимуществ:

1. Сокращение сроков строительства: Монтаж из готовых элементов происходит значительно быстрее, чем бетонирование в опалубку с последующим набором прочности.
2. Всесезонность: Монтаж можно вести в любое время года, в то время как монолитные работы при отрицательных температурах требуют специальных мер (прогрев, противоморозные добавки).
3. Высокое и стабильное качество: Панели изготавливаются в заводских условиях, что обеспечивает точность геометрических размеров, однородность бетона и контроль качества на всех этапах.
4. Снижение трудозатрат на строительной площадке.

Герметичность и прочность стыков – критически важный параметр для резервуаров. В серии 3.900-3 это обеспечивается комплексно:

1. Конструкция стыка: Панели имеют специальные профилированные боковые грани (например, типа "шип-паз" или с четвертями), которые формируют лабиринтный стык, затрудняющий протечки.
2. Уплотнительные материалы: По периметру панелей в стыках укладываются уплотнительные прокладки (например, из гернита, резины или ПВХ).
3. Герметизация: После монтапа стыки с внутренней и often с наружной стороны расшлифовываются и заполняются специальными герметиками или цементно-полимерными составами, обеспечивающими водонепроницаемость.
4. Обжатие стыков: Вертикальные стыки обжимаются с помощью стяжных болтов, проходящих через закладные детали в панелях, что создает единую прочную и герметичную конструкцию.

Панели серии 3.900-3 рассчитываются на комплекс нагрузок и воздействий, характерных для цилиндрических сооружений:

1. Горизонтальное давление от хранимого продукта (сыпучего материала или жидкости).
2. Собственный вес конструкции.
3. Ветровые нагрузки.
4. Температурно-влажностные воздействия (для неотапливаемых сооружений).
5. Сейсмические воздействия (для строительства в сейсмических районах).
6. Нагрузки от оборудования (например, от крыши, переходных галерей и т.д.). Конкретные значения нагрузок определяются проектом в зависимости от назначения, вместимости и района строительства резервуара.

Монтаж панелей ведется в следующей последовательности:

1. Подготовка основания: Проверка и выверка фундамента (стакана) или предыдущего яруса.
2. Установка первой панели: Монтаж начинается с установки одной панели, которая тщательно выверяется по вертикали и в плане.
3. Последовательный монтаж по кругу: От установленной панели последовательно монтируются остальные, образуя кольцо. Между панелями сразу устанавливаются уплотнители.
4. Стяжка вертикальных швов: После сборки яруса производится обтяжка вертикальных стыков стяжными болтами.
5. Герметизация швов: Выполняется расшлифовка и герметизация стыков с внутренней стороны.
6. Монтаж последующих ярусов: После завершения монтажа и герметизации одного яруса аналогичным образом монтируется следующий. Панели верхнего яруса устанавливаются со смещением швов относительно нижнего (вразбежку).
