Панели наружных стен трехслойные Альбом РМ 2919-02

Ответ: Трехслойная панель по Альбому РМ 2919-02 состоит из следующих основных слоев:

1. Наружный слой (лицевой): Выполняется из тяжелого или декоративного бетона. Основные функции – защита от атмосферных воздействий, обеспечение архитектурной выразительности фасада и долговечности конструкции.
2. Внутренний слой (внутренний): Также изготавливается из тяжелого бетона. Его главная функция – несущая, он воспринимает основные нагрузки в здании.
3. Эффективный утеплитель: Располагается между наружным и внутренним слоями. Обычно применяются плиты из пенополистирола или минераловатные плиты. Его задача – обеспечение требуемого сопротивления теплопередаче и теплозащиты здания.

Слои соединяются между собой гибкими связями (например, из стеклопластика или нержавеющей стали), которые обеспечивают монолитность панели при одновременном снижении теплопроводных включений.

Ответ: Альбом РМ 2919-02 устанавливает типовые конструктивные решения и параметры для панелей, применяемых в жилищном строительстве. Конкретные типоразмеры зависят от проектируемых серий домов, однако панели стандартизированы по:

• Высоте: Кратна этажной высоте (например, на один или два этажа).
• Длине: Кратна модулю, принятому в проекте (например, на одну или несколько комнат).
• Толщине: Общая толщина панели складывается из толщин трех слоев и обычно находится в диапазоне 300-400 мм, где основную переменную величину составляет слой утеплителя, зависящий от климатического района строительства.

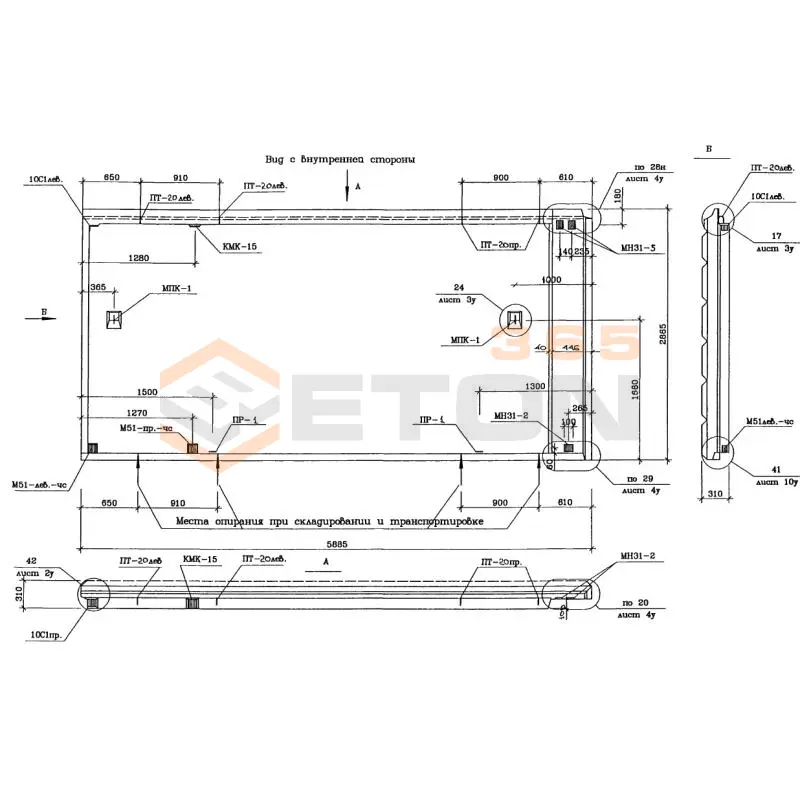

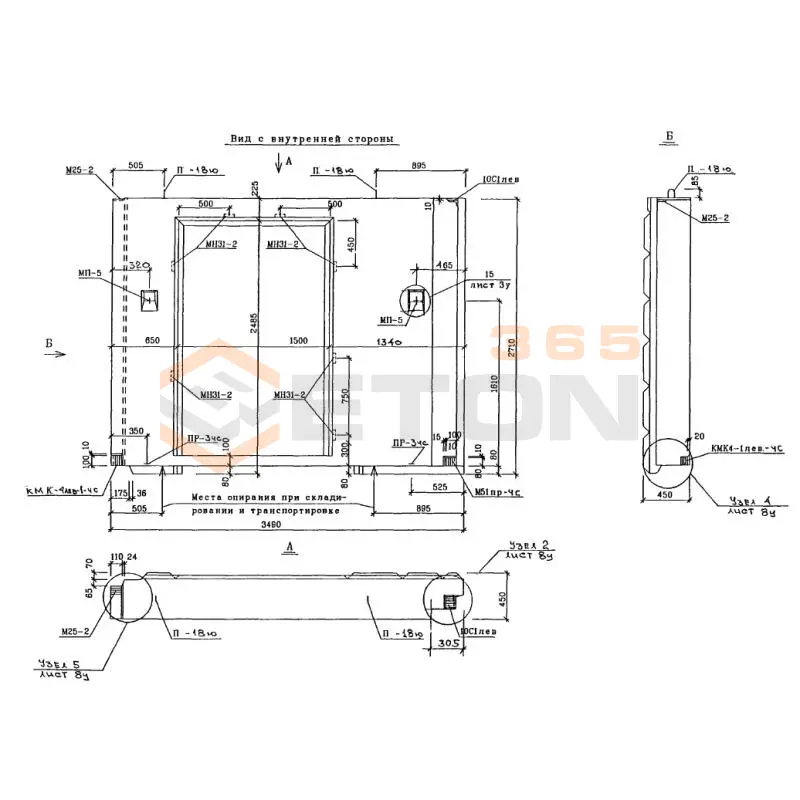

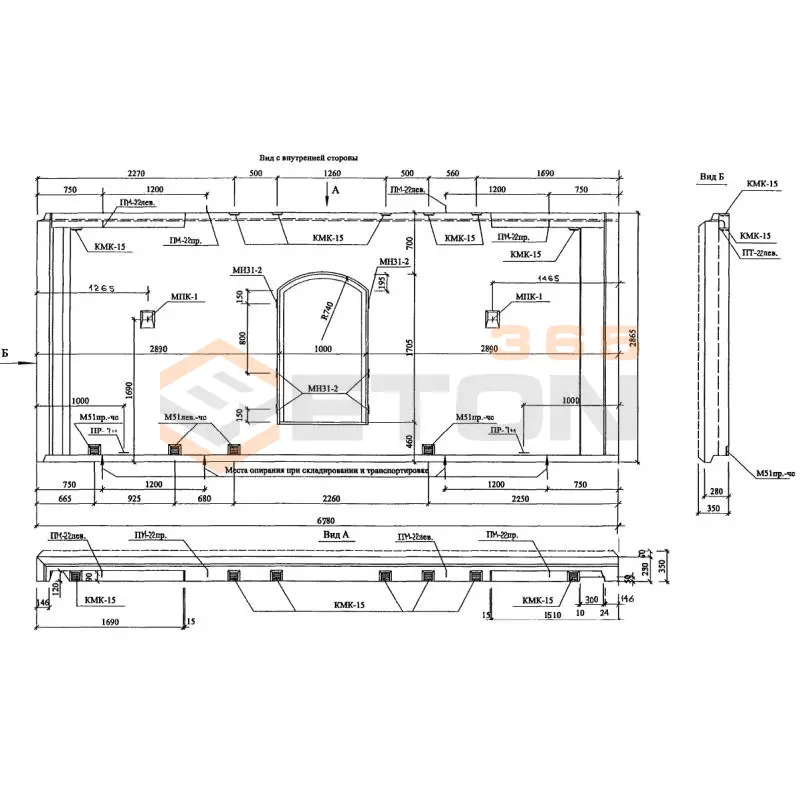

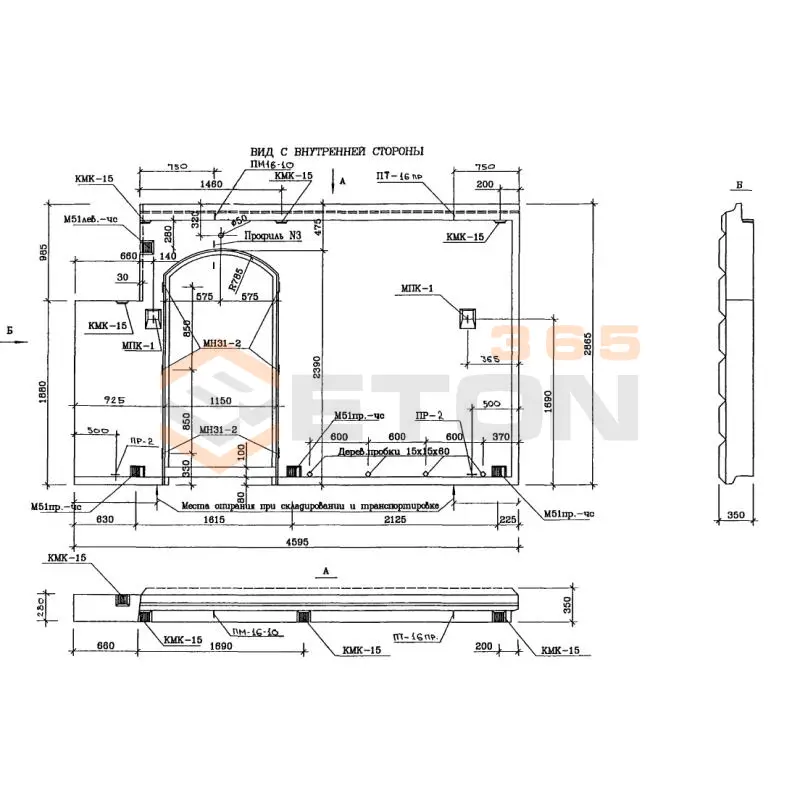

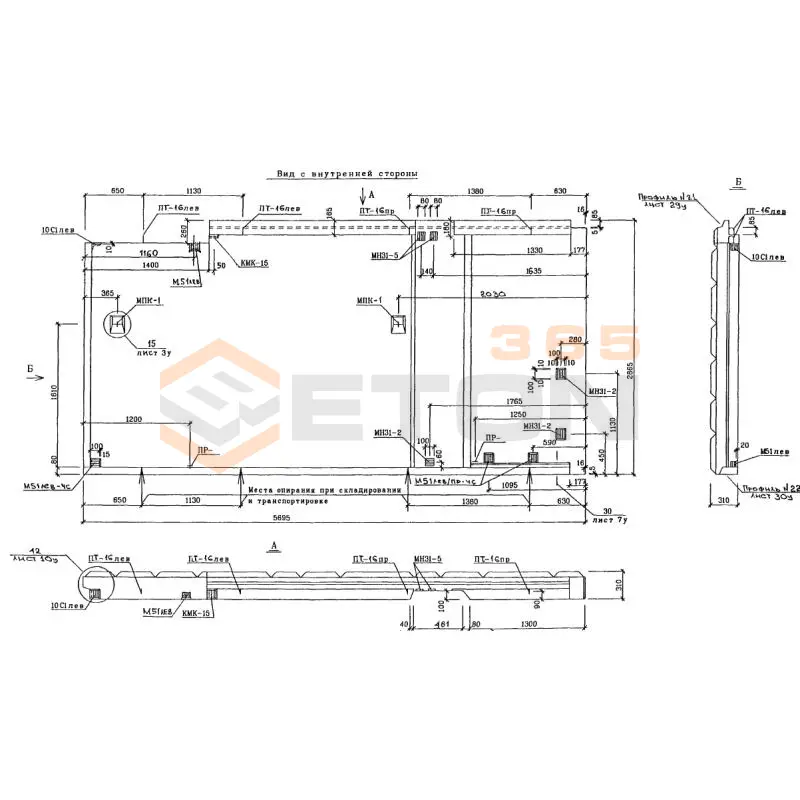

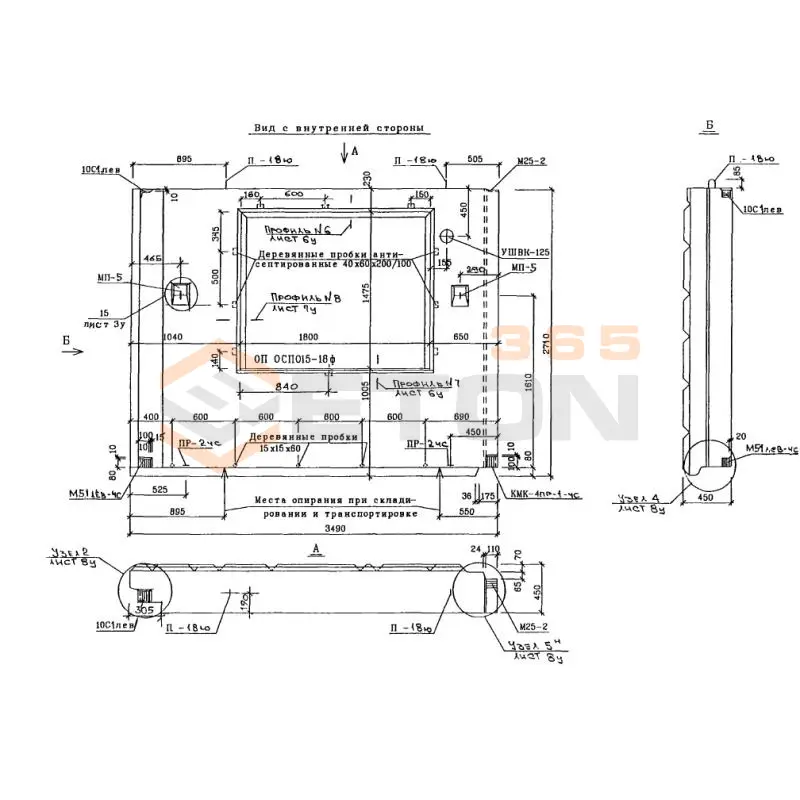

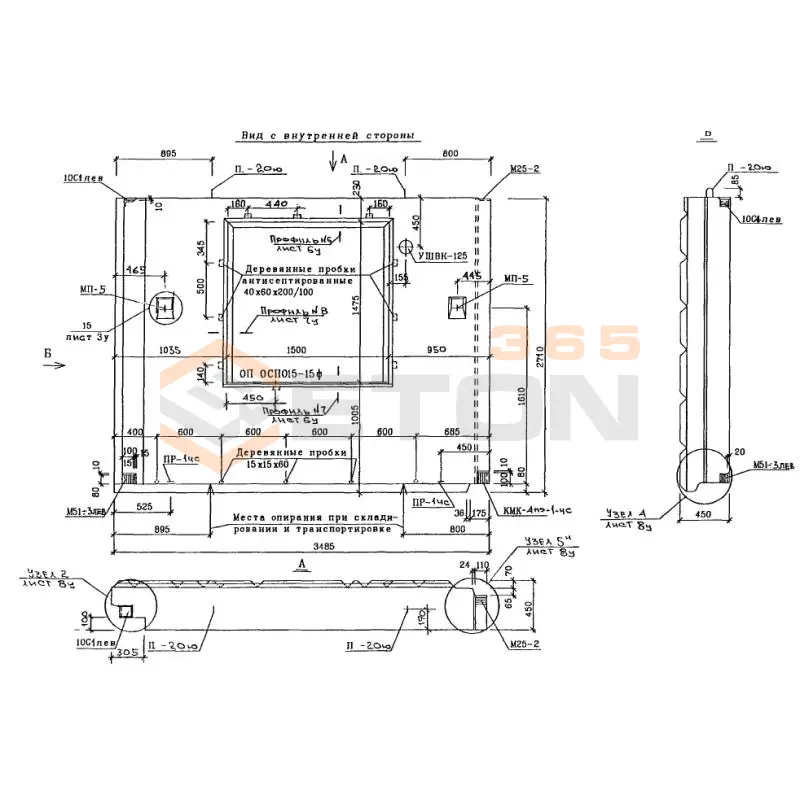

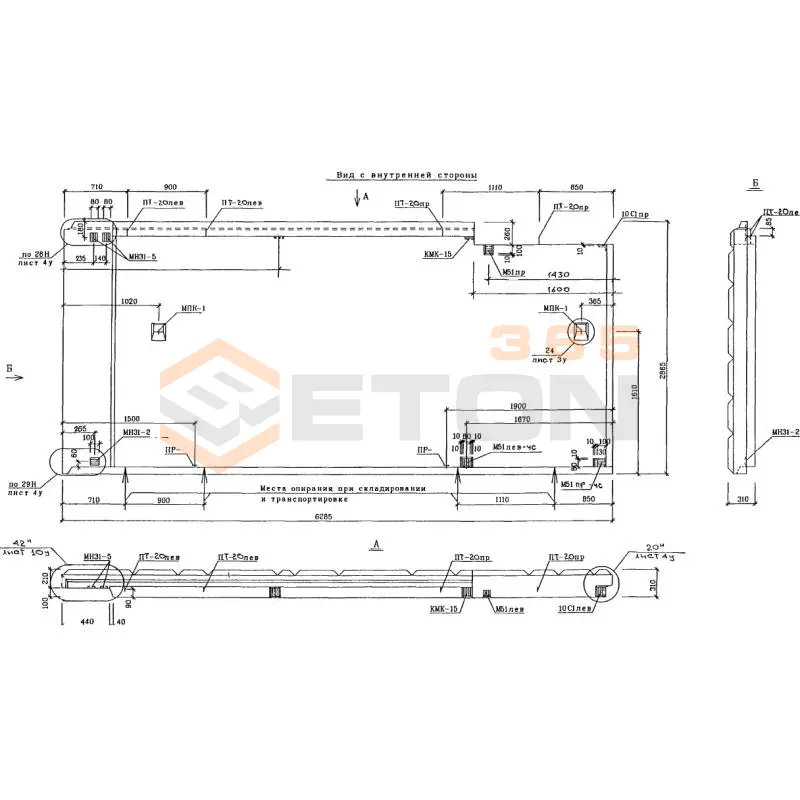

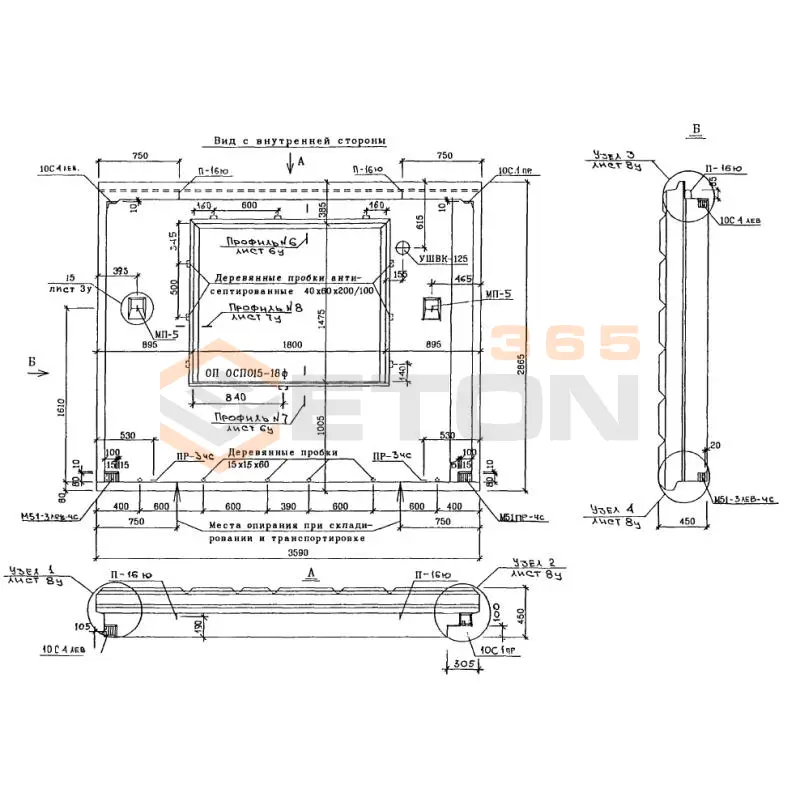

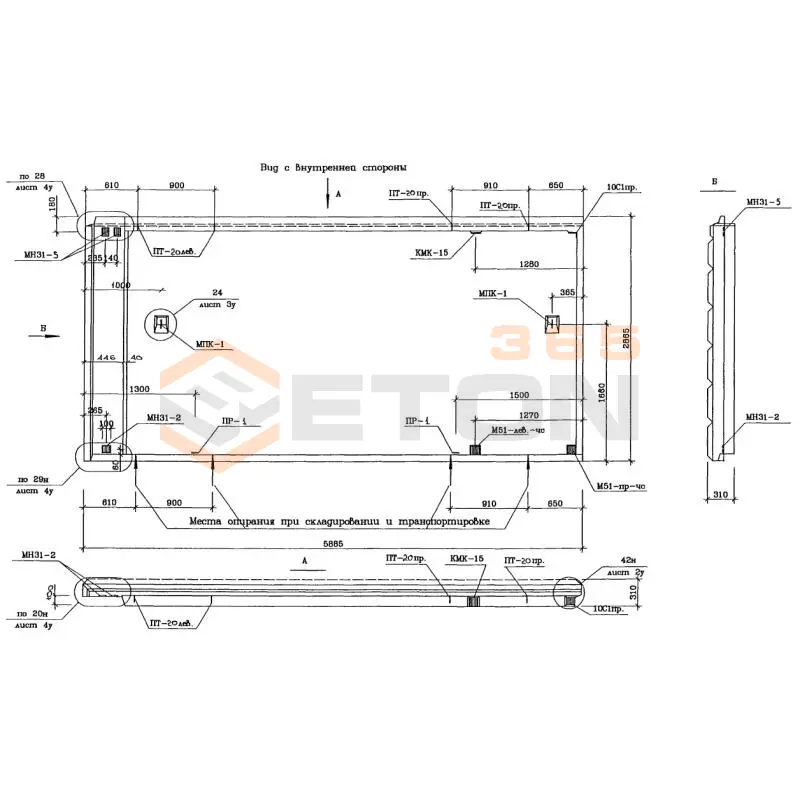

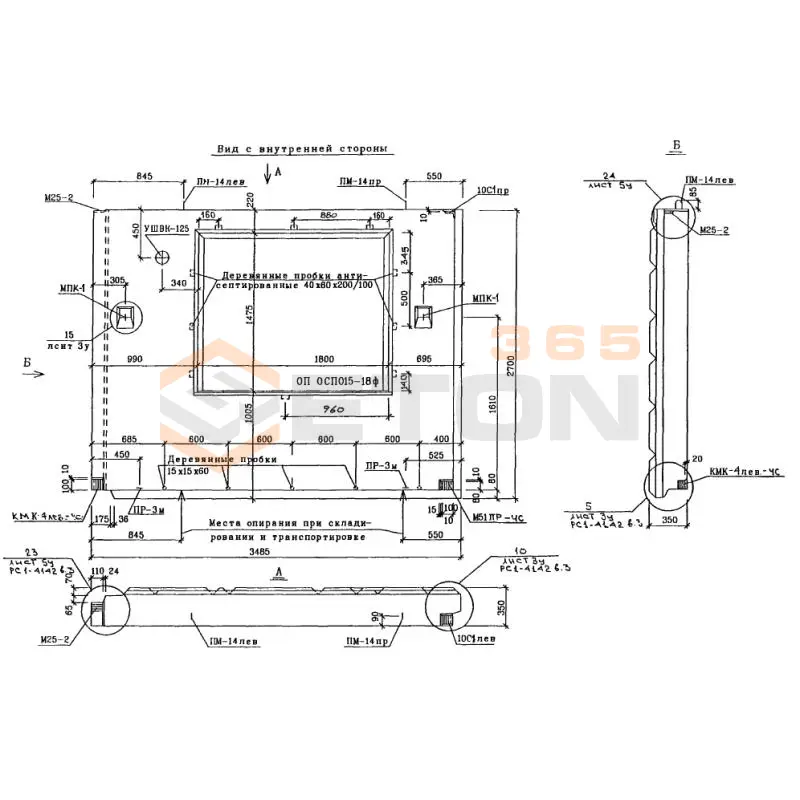

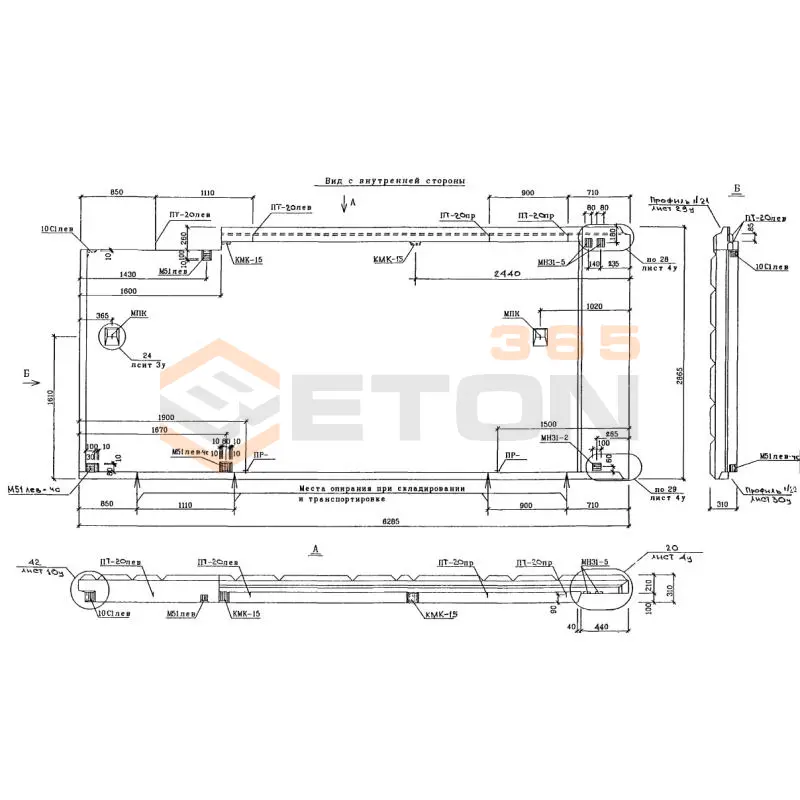

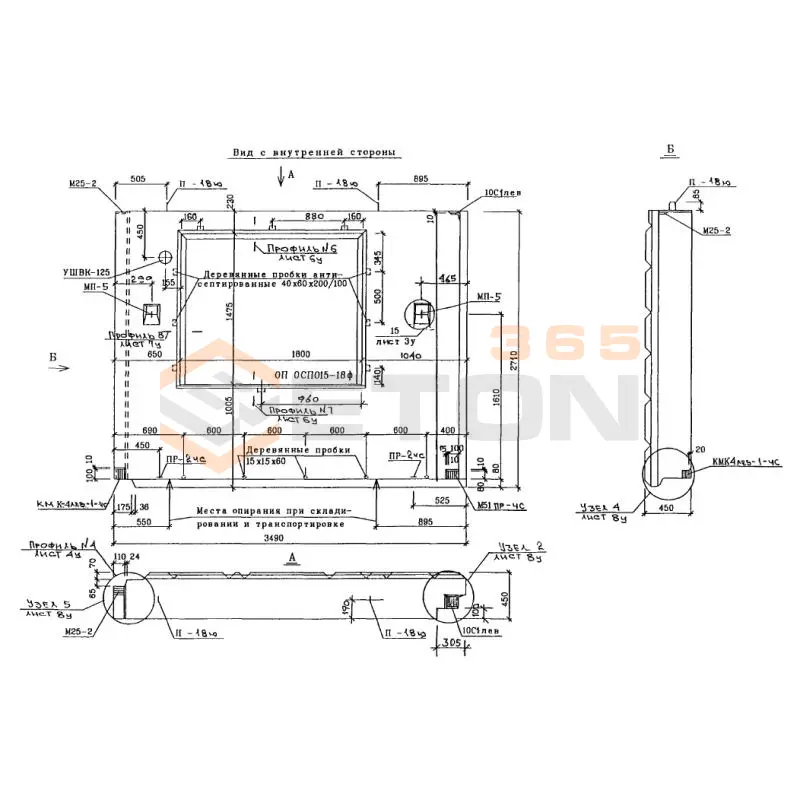

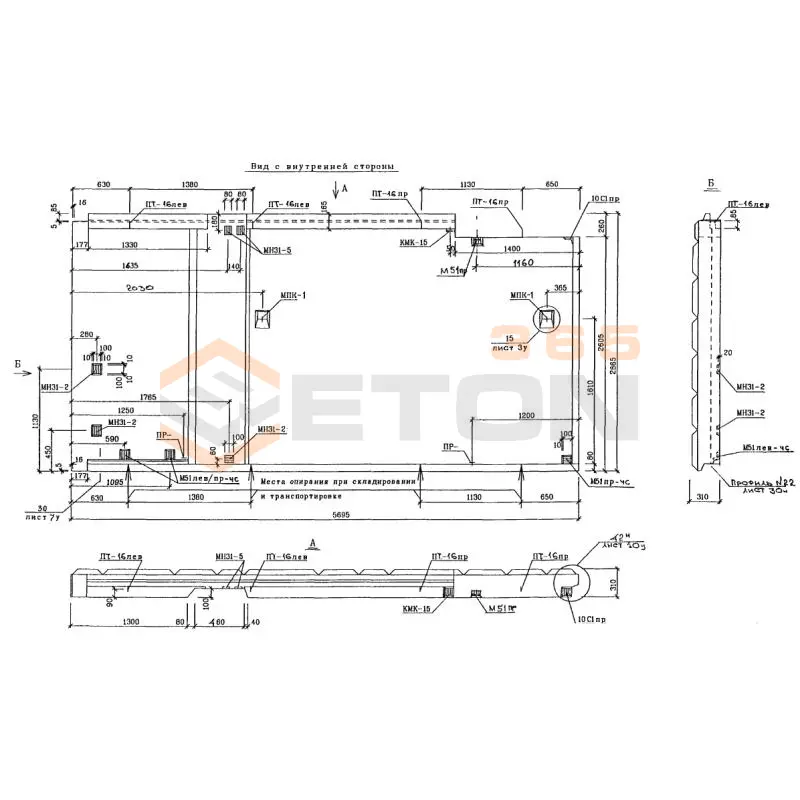

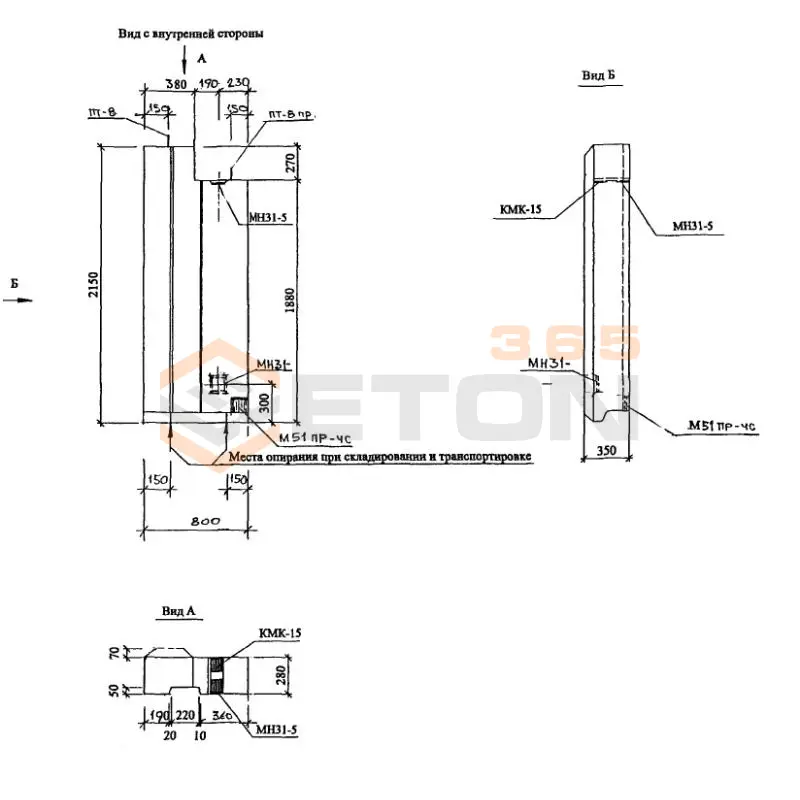

Альбом содержит чертежи и схемы армирования для различных видов панелей: рядовых, угловых, парапетных, цокольных и др.

Ответ: Долговечность и защита от коррозии обеспечиваются комплексом мер, предписанных в Альбоме и сопутствующих СНиП:

1. Защитный слой бетона: Для внутреннего и наружного слоев устанавливается строго нормируемая толщина защитного слоя бетона до арматуры, которая предотвращает доступ агрессивных сред к стальным элементам.
2. Марка бетона по водонепроницаемости (W): Наружный слой бетона, как правило, имеет повышенную марку по водонепроницаемости (например, W6-W8), что препятствует проникновению влаги внутрь конструкции.
3. Материалы связей: Использование гибких связей из коррозионно-стойких материалов (стеклопластик, нержавеющая сталь) исключает образование "мостиков холода" и очагов коррозии внутри панели.
4. Плотность и качество бетона: Применение бетона проектной марки прочности обеспечивает его высокую плотность и низкую проницаемость.

Ответ: Монтаж и стыковка имеют ключевое значение для обеспечения теплотехнической однородности и герметичности здания:

• Вертикальные стыки: Обычно выполняются закрытого типа (утопленные в паз). Они заполняются эффективным упругим утеплителем (например, вспененным полиэтиленом) и герметизируются снаружи морозостойким герметиком. Внутри стык заделывается раствором.
• Горизонтальные стыки: Представляют собой платформенный стык, где панель верхнего этажа опирается на внутренний несущий слой панели нижнего этажа. Это позволяет разгрузить наружный слой от нагрузок. Стык также утепляется и герметизируется.
• Крепление: Панели крепятся к несущим конструкциям здания (колоннам, ригелям, дискам перекрытий) с помощью стальных сварных связей (закладных деталей), расположенных на внутреннем несущем слое.

Ответ: Основные преимущества трехслойных панелей:

1. Высокие теплотехнические характеристики: Наличие эффективного утеплителя в середине конструкции позволяет без значительного увеличения толщины стены достигать высоких показателей сопротивления теплопередаче, соответствующих современным нормам энергоэффективности.
2. Разделение функций: Несущую функцию выполняет внутренний слой, а защитно-декоративную – наружный. Это повышает долговечность конструкции, так как несущий бетон защищен от перепадов температур и атмосферных воздействий.
3. Снижение нагрузки на фундамент: По сравнению с однослойными панелями равной теплоизолирующей способности, трехслойные часто легче, так как средний слой – это легкий утеплитель.
4. Готовый фасад: Наружный слой не требует дополнительной отделки, что сокращает сроки и стоимость строительства.
5. Пожаростойкость: При использовании негорючего утеплителя (минеральная вата) конструкция обладает высокой степенью огнестойкости.
