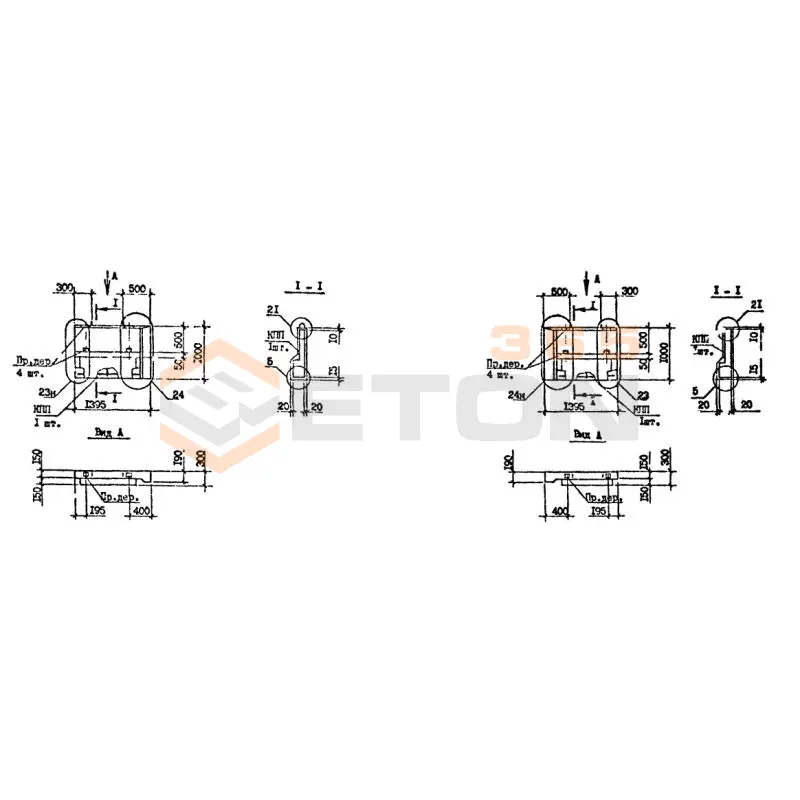

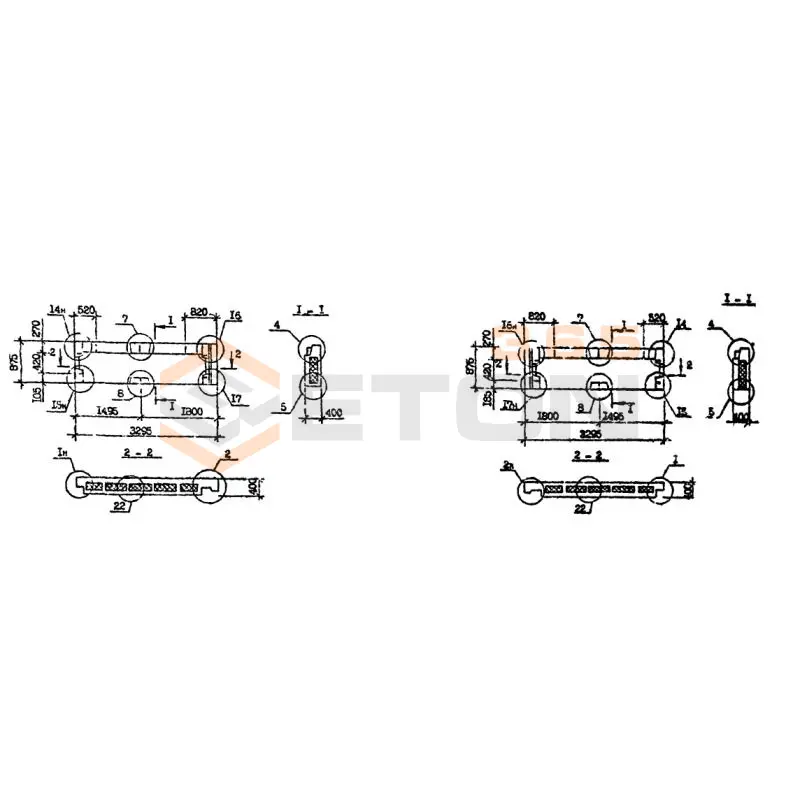

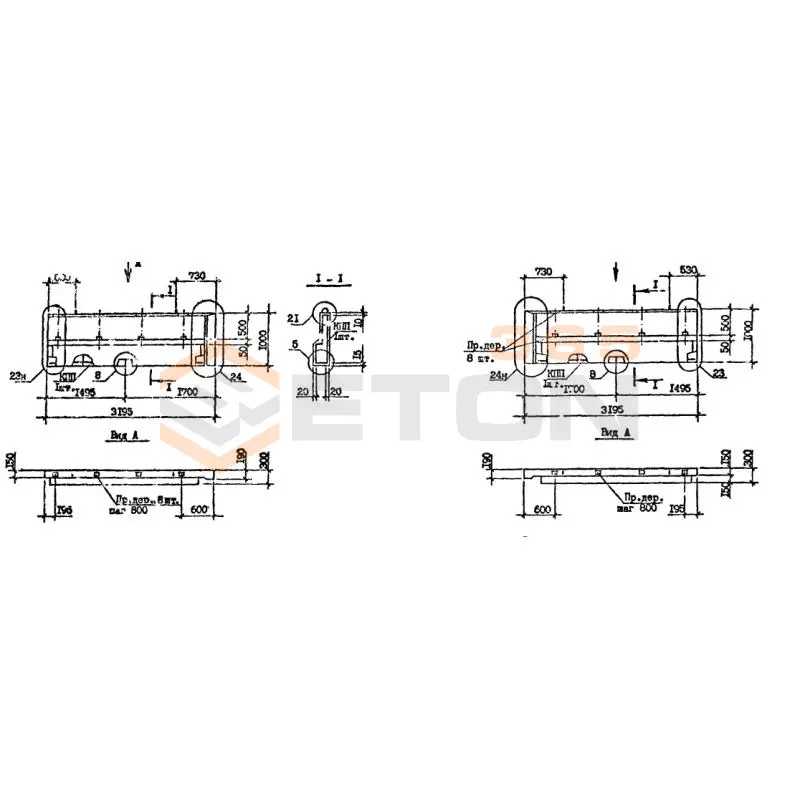

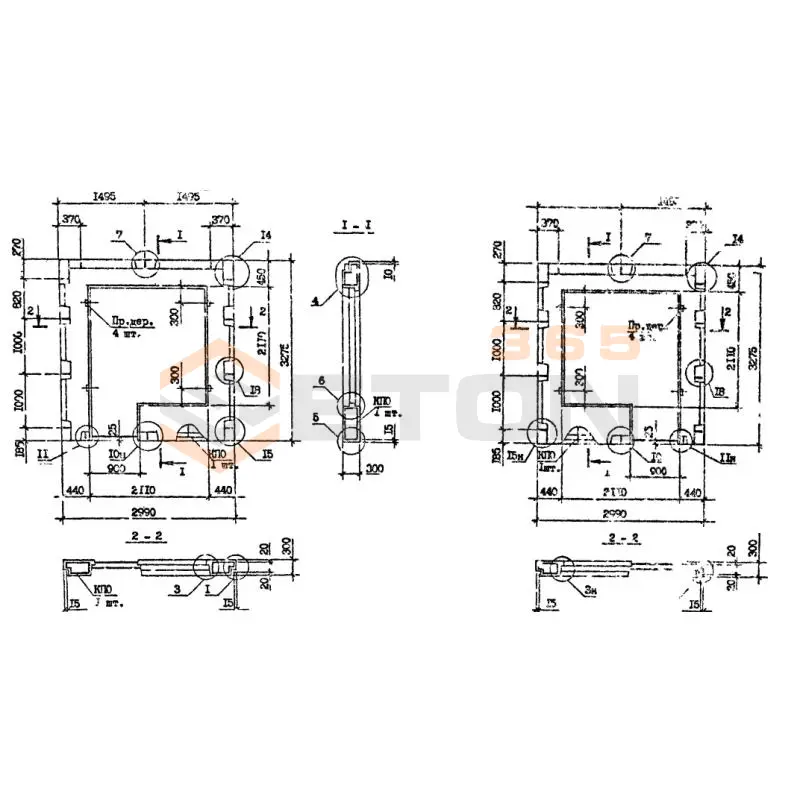

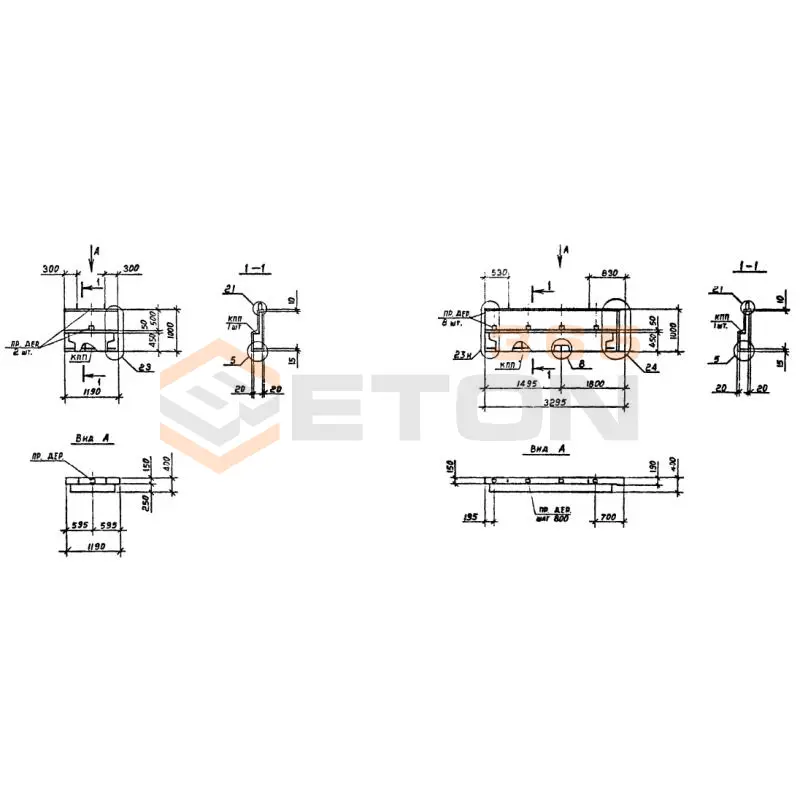

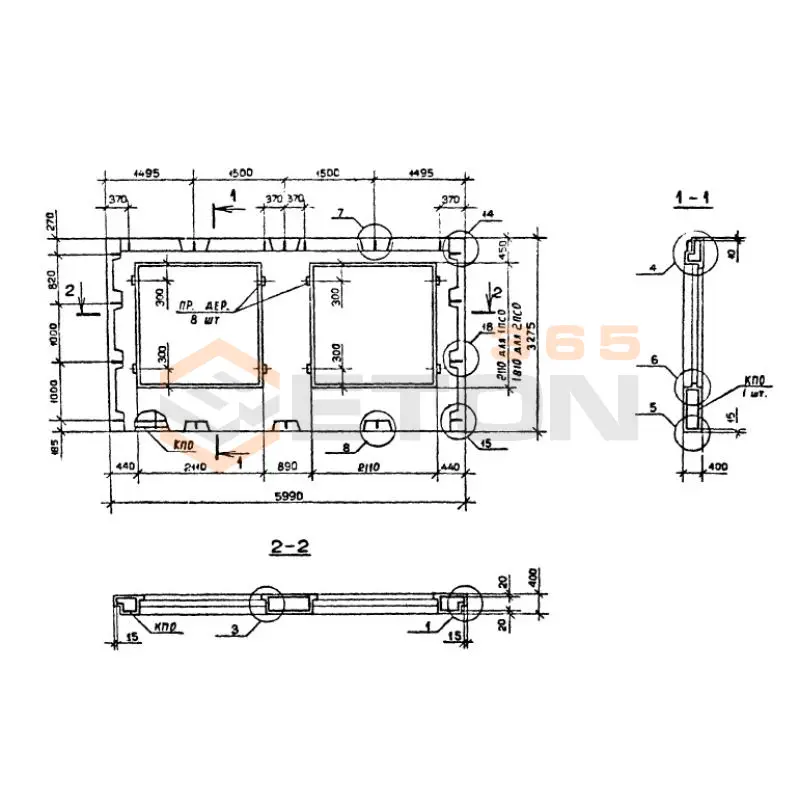

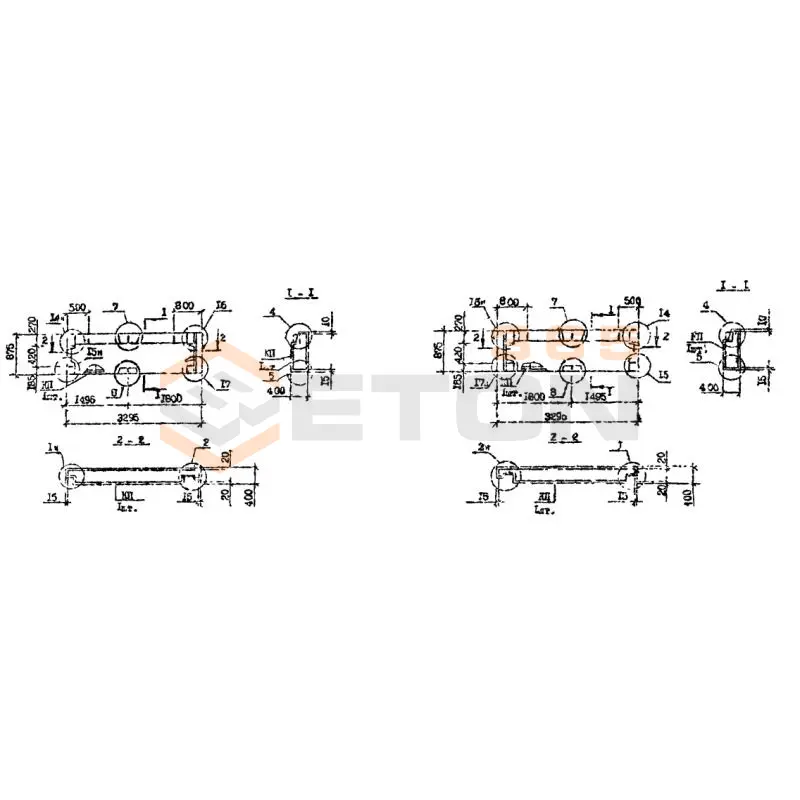

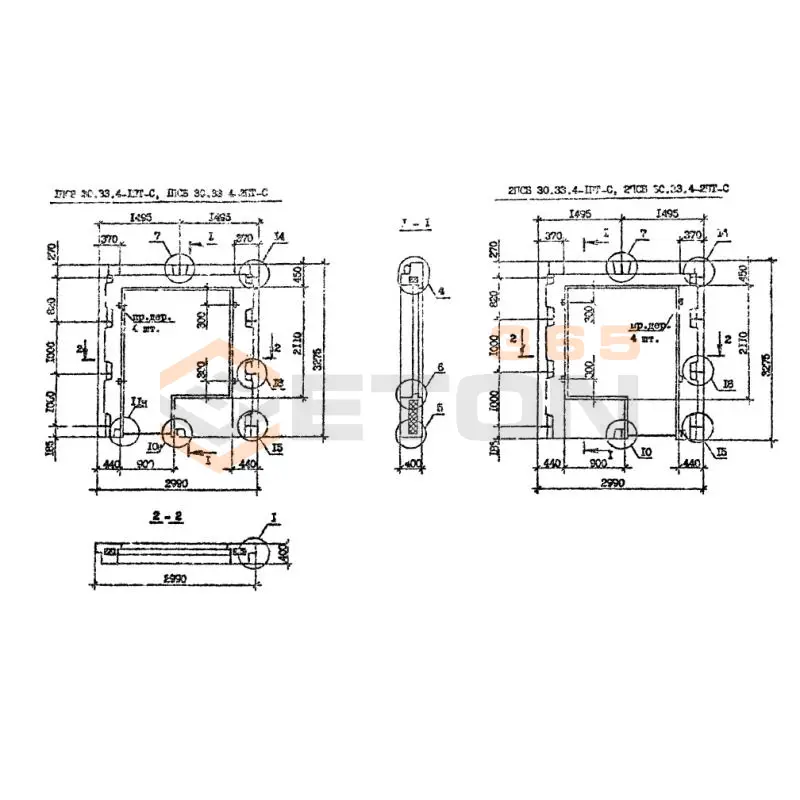

Панели наружных стен Серия 1.090.1-7с

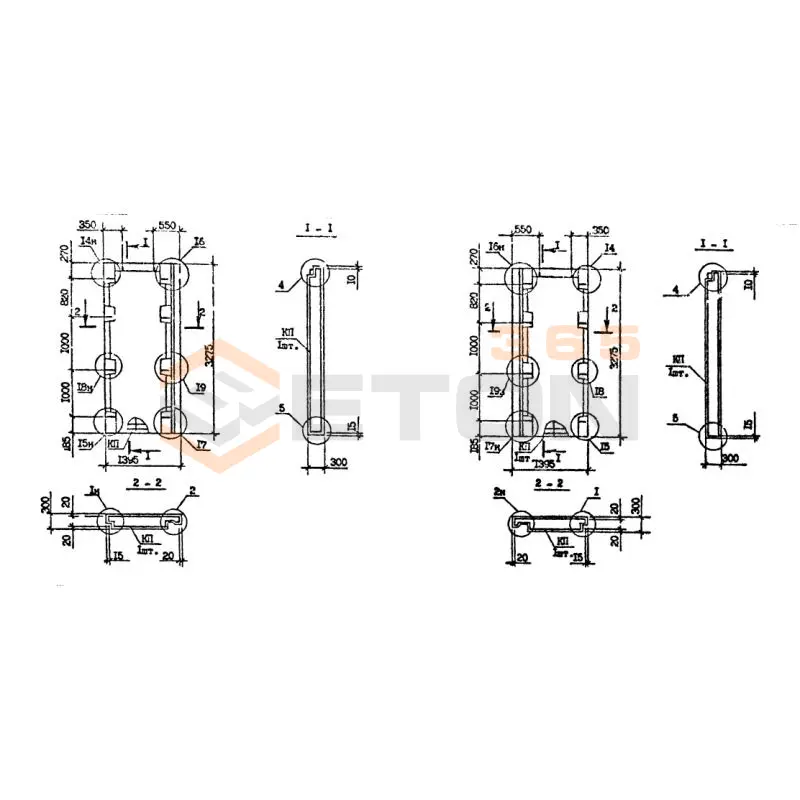

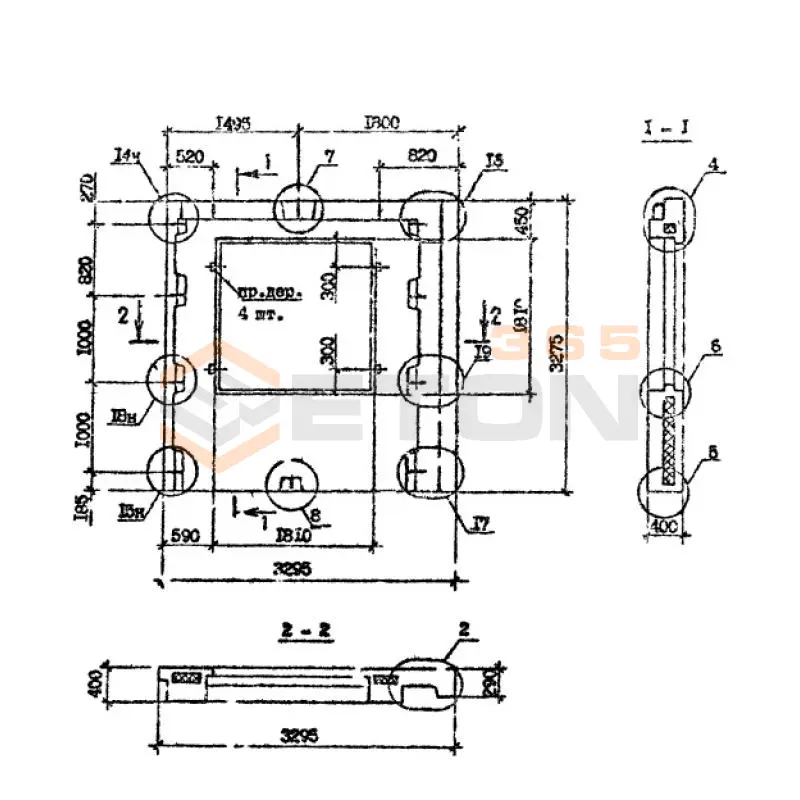

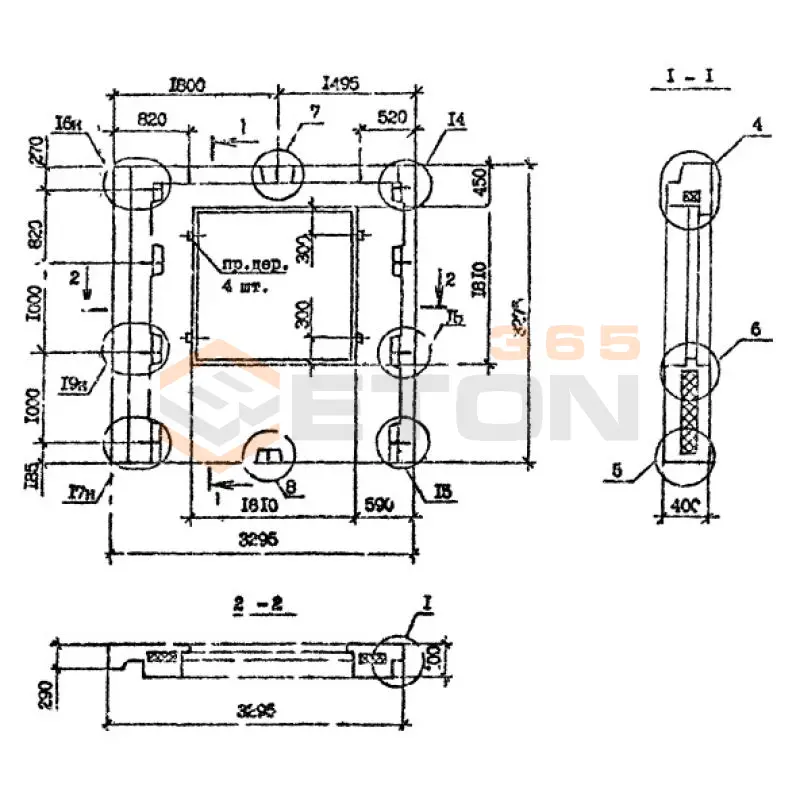

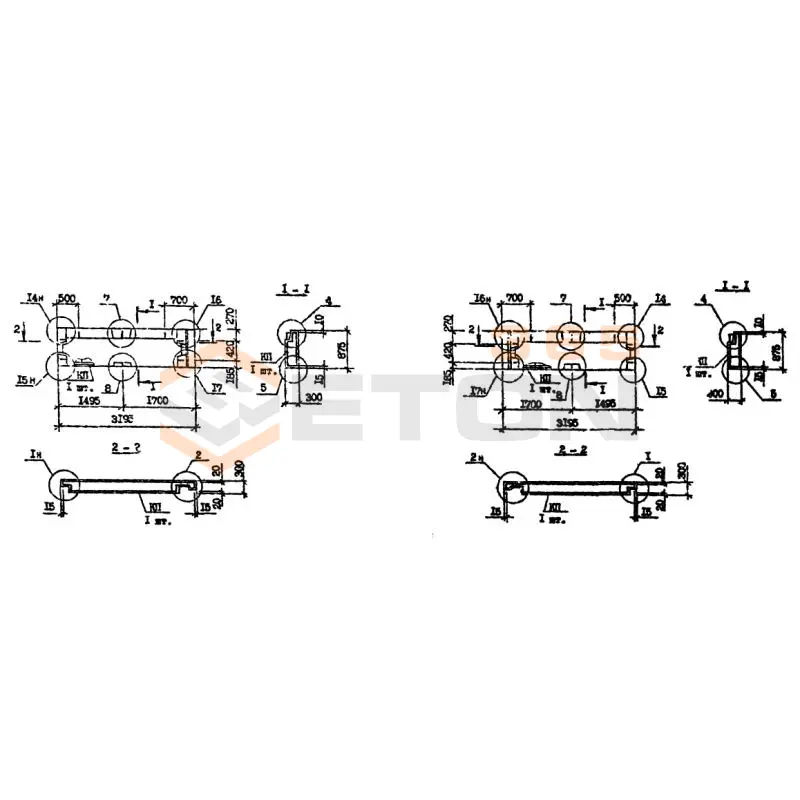

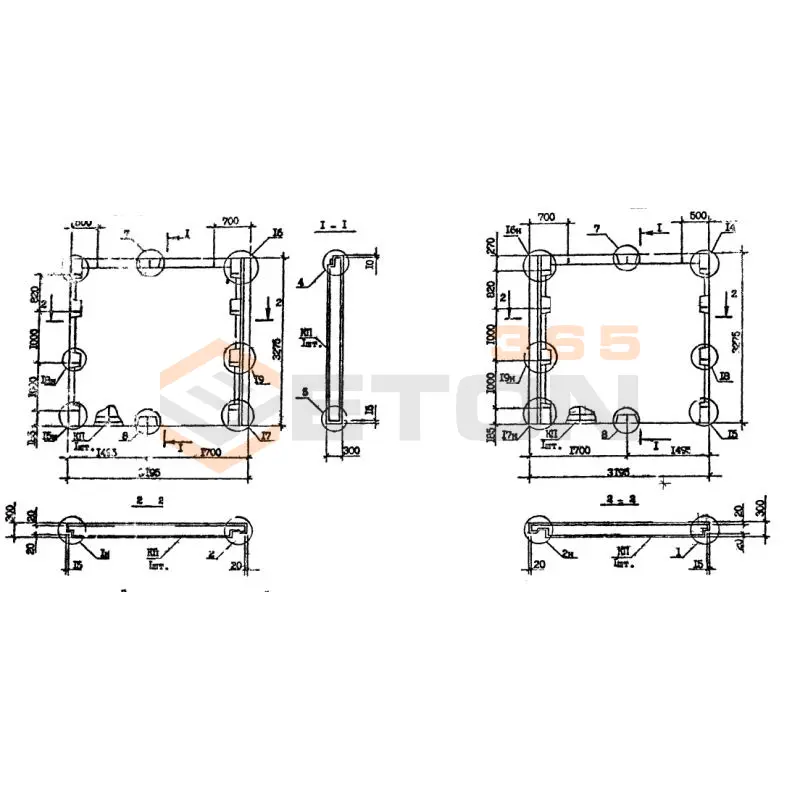

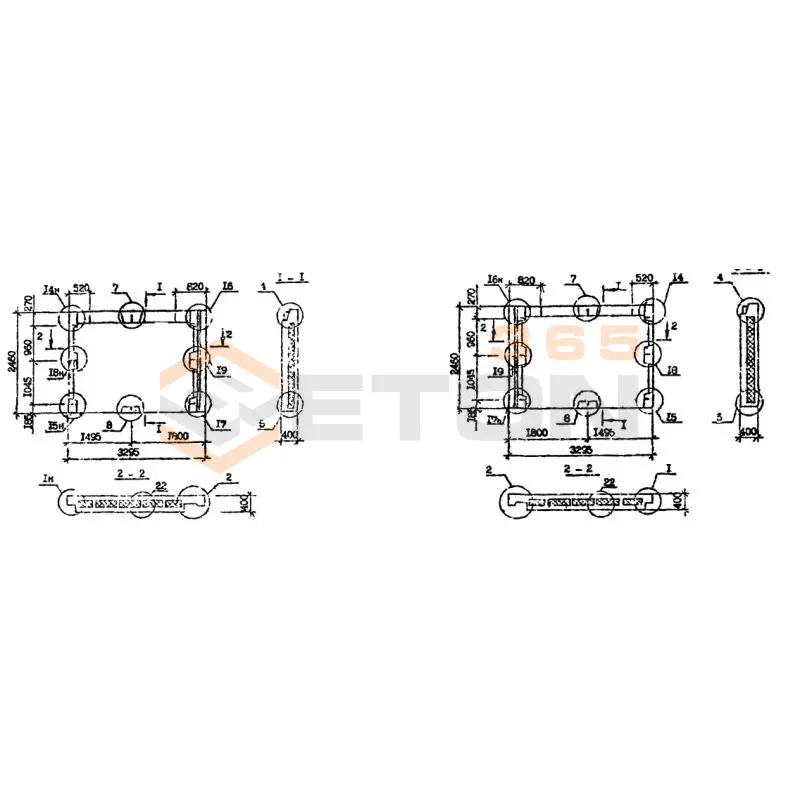

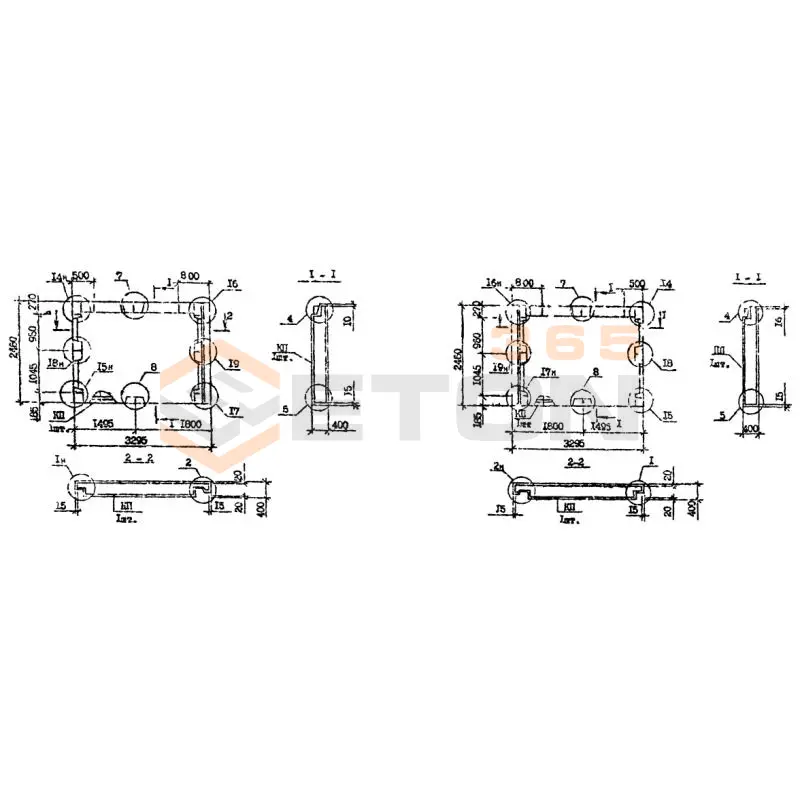

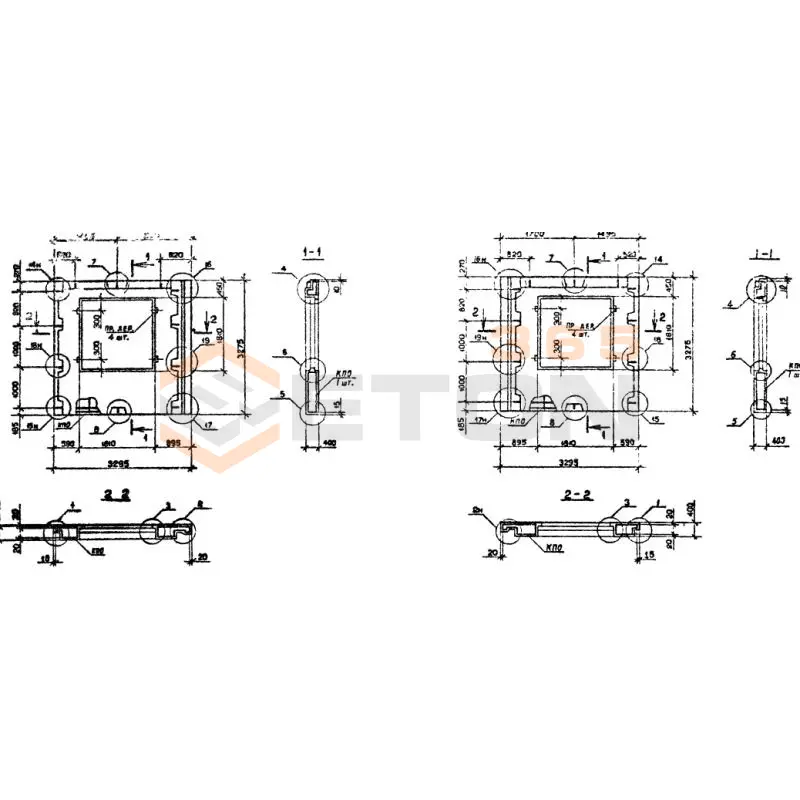

Панели наружных стен серии 1.090.1-7с представляют собой однослойные железобетонные панели, изготовленные из легкого или конструктивного бетона. Их толщина, как правило, составляет 300-400 мм. Панели армируются пространственными каркасами и сетками, имеют по периметру контурные ребра для обеспечения жесткости. С внутренней стороны панель имеет подготовку под отделку, с наружной — фактурный декоративный слой. Конструкция предусматривает монтажные петли и закладные детали для крепления.

Для изготовления панелей серии 1.090.1-7с применяются легкие бетоны на пористых заполнителях (например, керамзитобетон) марок по плотности D1200-D1400 и по прочности на сжатие В15-В20 (класс прочности). Трехслойные панели могут использовать тяжелый бетон класса В25 для внутреннего несущего слоя. Морозостойкость бетона наружных слоев составляет не менее F75-F100, водонепроницаемость — W4-W6. Расчетное сопротивление теплопередаче панели должно обеспечивать требования СНиП для соответствующего климатического района.

Теплотехническая эффективность ограждающей конструкции обеспечивается как однородностью материала панели (в случае однослойных), так и применением эффективных утеплителей в трехслойных конструкциях. Герметичность стыков — ключевой вопрос панельного строительства. В серии 1.090.1-7с применяются уплотнительные прокладки из гернита или поропласта, которые закладываются в вертикальные и горизонтальные стыки на этапе монтажа. После установки панелей стыковые полости заполняются упругими теплоизоляционными материалами (например, вилатермом) и герметизируются снаружи морозостойкими мастиками (тиоколовыми, уретановыми) для защиты от продувания и атмосферной влаги.

Основные преимущества:

• Высокая скорость возведения здания за счет заводской готовности крупноразмерных элементов.
• Снижение трудоемкости на строительной площадке.
• Стабильное и контролируемое качество изделий, достигаемое в заводских условиях.
• Высокая прочность и долговечность конструкции при соблюдении технологии.

Основные недостатки (ограничения):

• Жесткость планировочных решений, привязка к определенной модульной сетке.
• Высокая зависимость качества здания от тщательности выполнения монтажных работ, особенно герметизации стыков.
• Потенциальные проблемы с теплотехнической однородностью в зоне стыков ("мостики холода") при старении или некачественном монтаже уплотнений.
• Большая масса элементов, требующая применения мощной грузоподъемной техники.

При работе с панелями серии 1.090.1-7с необходимо руководствоваться следующим основным пакетом нормативной документации:

1. Сама серия 1.090.1-7с — рабочие чертежи и альбомы, которые являются основным рабочим документом.
2. ГОСТ 13015-2012 "Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения".
3. СП 70.13330.2012 "Несущие и ограждающие конструкции" (актуализированная редакция СНиП 3.03.01-87).
4. СП 48.13330.2019 "Организация строительства" (актуализированная редакция СНиП 12-01-2004).
5. ГОСТ 31310-2016 "Панели стеновые трехслойные железобетонные с эффективным утеплителем. Общие технические условия" (для трехслойных модификаций).
6. СП 50.13330.2012 "Тепловая защита зданий" (актуализированная редакция СНиП 23-02-2003).
