Мотки теплотрасс Л Серия 3.006-2

Лотки теплотрасс серии Л 3.006-2 предназначены для прокладки и защиты трубопроводов тепловых сетей (теплотрасс) в непроходных каналах. Их основная функция — создание защитной конструкции, которая предохраняет теплоизоляцию труб от грунтовых вод, механических повреждений и других внешних воздействий. Они обеспечивают организацию и фиксацию труб, а также отвод возможных вод (например, от грунтовых вод или аварийных протечек) за счет специальной формы, способствующей дренажу.

Лотки серии Л 3.006-2 изготавливаются из тяжелого бетона классов по прочности на сжатие В25-В30 (марка М350-М400) и армируются стальной арматурой (как правило, стержневой класса А-III). Основные характеристики:

• Прочность: Рассчитаны на восприятие нагрузок от грунта и транспорта (в зависимости от глубины заложения и условий эксплуатации).
• Морозостойкость: Обычно не ниже F150 (выдерживают не менее 150 циклов попеременного замораживания и оттаивания), что обеспечивает долговечность в условиях сезонных колебаний температур.
• Водонепроницаемость: Бетон имеет марку по водонепроницаемости W6-W8, что важно для защиты от грунтовой влаги.
• Габаритные размеры и масса: Определяются конкретным типоразмером по серии (например, Л-1, Л-2 и т.д.).

Монтаж лотков теплотрасс серии 3.006-2 производится в следующей последовательности:

1. Подготовка основания: Устройство песчаной или щебеночной подготовки с уплотнением и выравниванием по проектным отметкам.
2. Укладка лотков: Лотки укладываются в проектное положение с помощью грузоподъемной техники (кранов). Важно обеспечить плотное прилегание элементов друг к другу.
3. Стыковка и герметизация: Стыки между лотками, как правило, заполняются цементно-песчаным раствором или герметиками для обеспечения водонепроницаемости конструкции.
4. Укладка труб: После сборки лоткового канала в него укладываются теплоизолированные трубопроводы и закрепляются на опорах.
5. Устройство перекрытий: Сверху лотки накрываются плитами перекрытия (например, серии П), которые также герметизируются.

Особенности укладки:

• Обязателен уклон лоткового канала в сторону водосборных колодцев для отвода воды.
• Необходим контроль горизонтальности и прямолинейности трассы.
• Работы следует вести в соответствии с проектом производства работ (ППР) и требованиями СП (Сводов правил) на монтаж тепловых сетей.

Основные преимущества лотков серии Л 3.006-2:

1. Надежная защита: Бетонная конструкция эффективно защищает трубы и их теплоизоляцию от механических повреждений, давления грунта и агрессивного воздействия грунтовых вод.
2. Долговечность: Железобетон обладает высокой стойкостью к коррозии и долгим сроком службы (50 лет и более).
3. Ремонтопригодность: При повреждении участка трубопровода есть возможность вскрытия канала (демонтажа плит перекрытия) для проведения ремонтных работ без масштабных земляных работ по всей трассе.
4. Унификация и стандартизация: Серийное производство по стандартным чертежам (серия 3.006-2) упрощает проектирование, поставку и монтаж.

Сравнение с бесканальной прокладкой: Бесканальная прокладка (когда трубы в ППУ-изоляции укладываются непосредственно в грунт) дешевле и быстрее в монтаже, но менее ремонтопригодна и более уязвима к механическим повреждениям при последующих земляных работах на трассе. Лотковая прокладка выбирается при высоком уровне грунтовых вод, в сложных грунтовых условиях и на ответственных участках, где надежность является приоритетом.

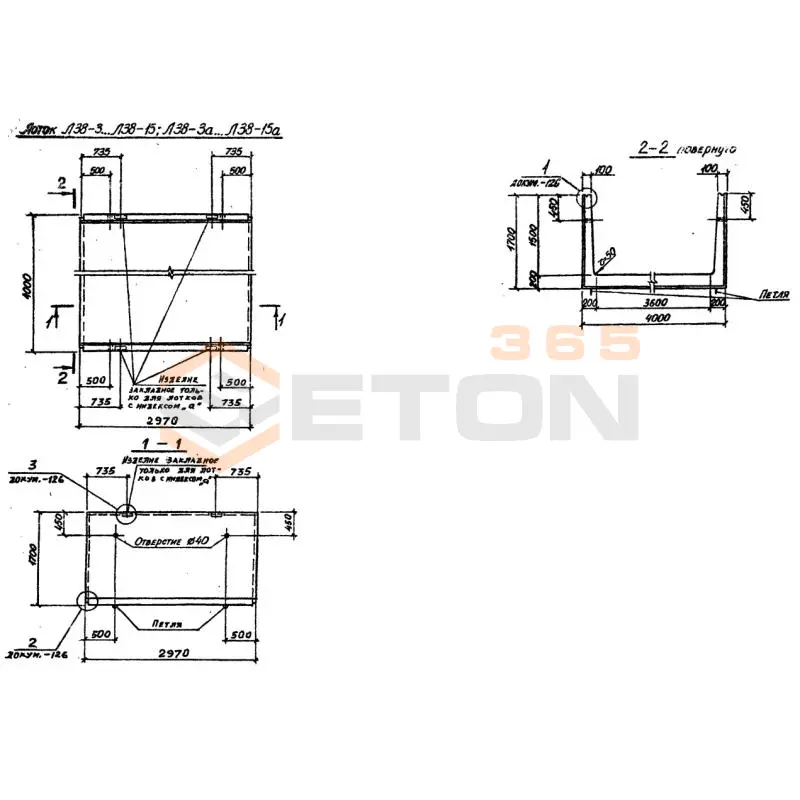

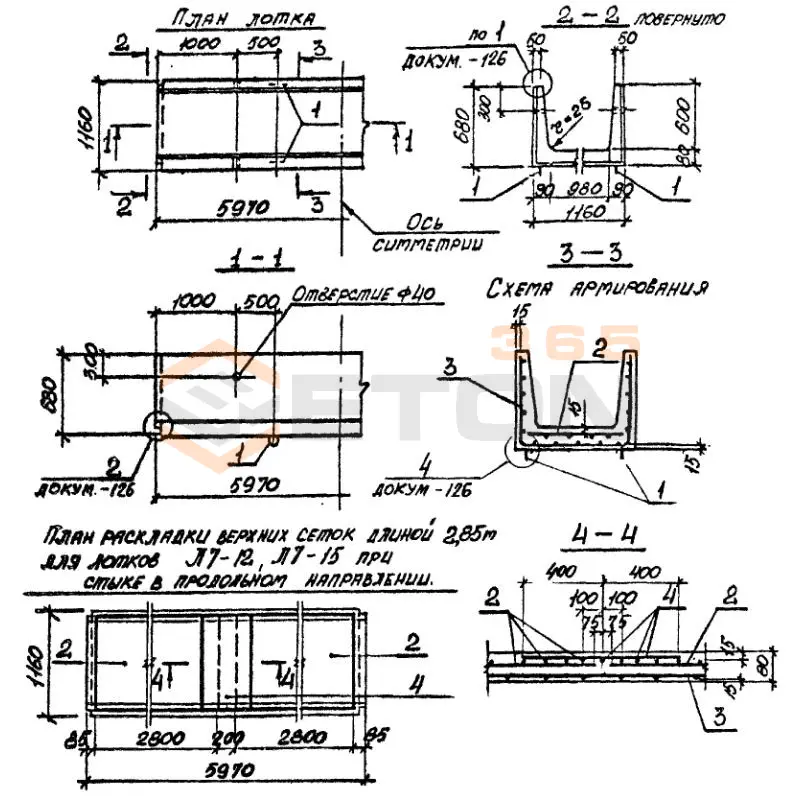

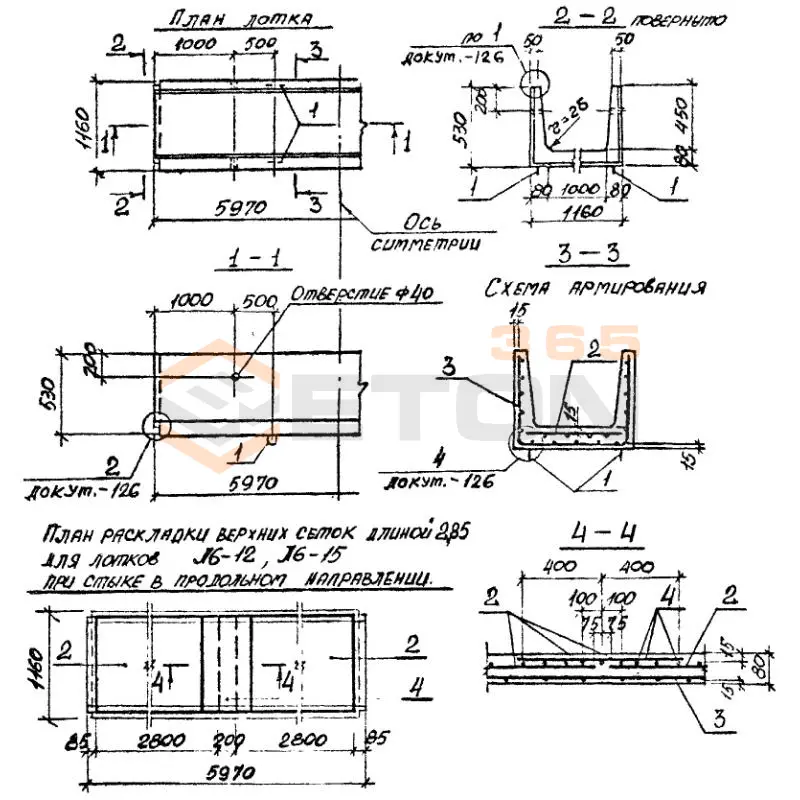

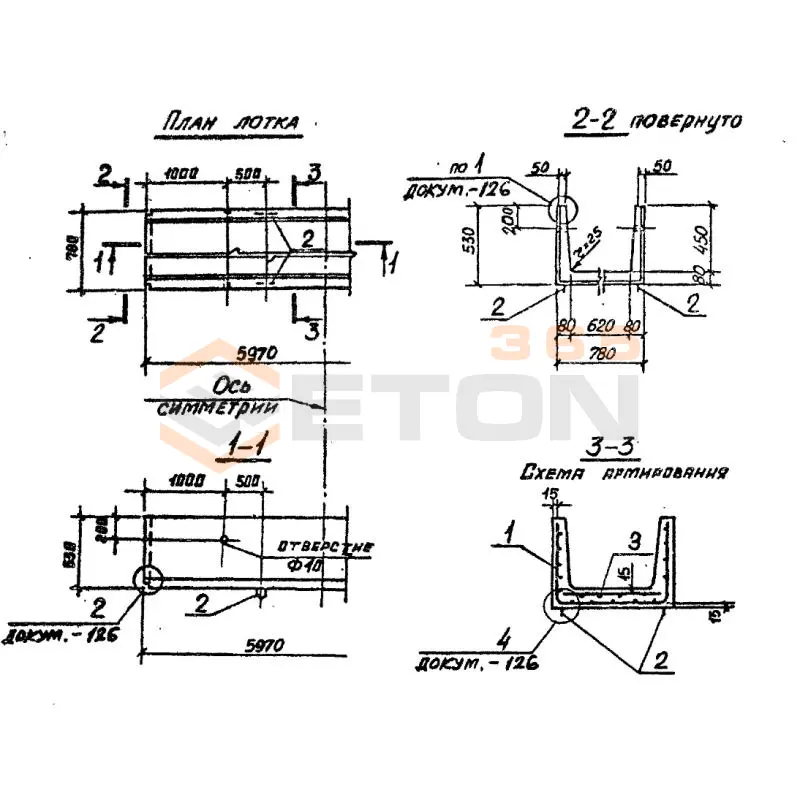

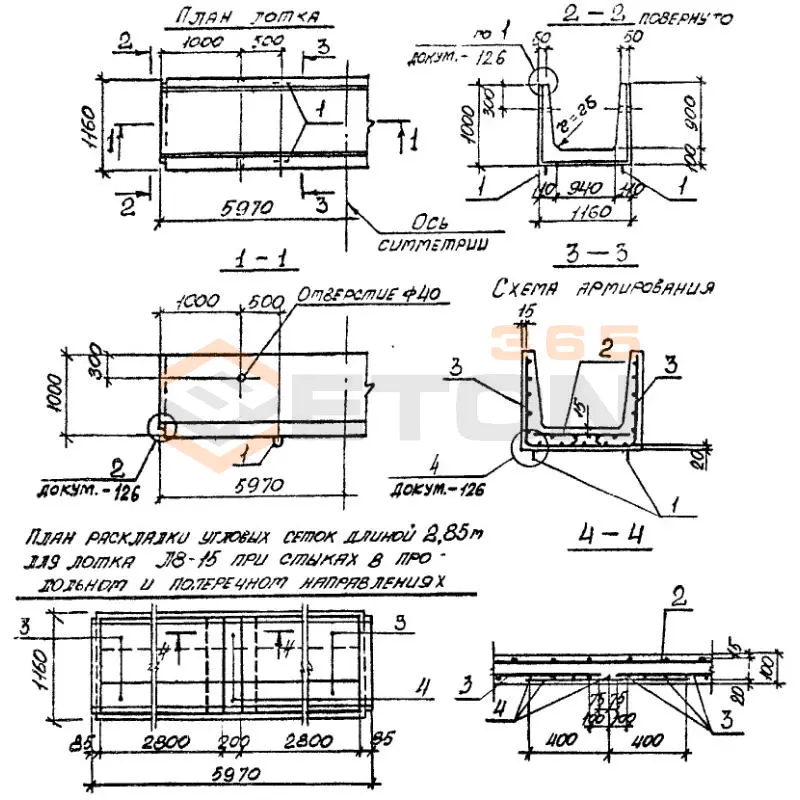

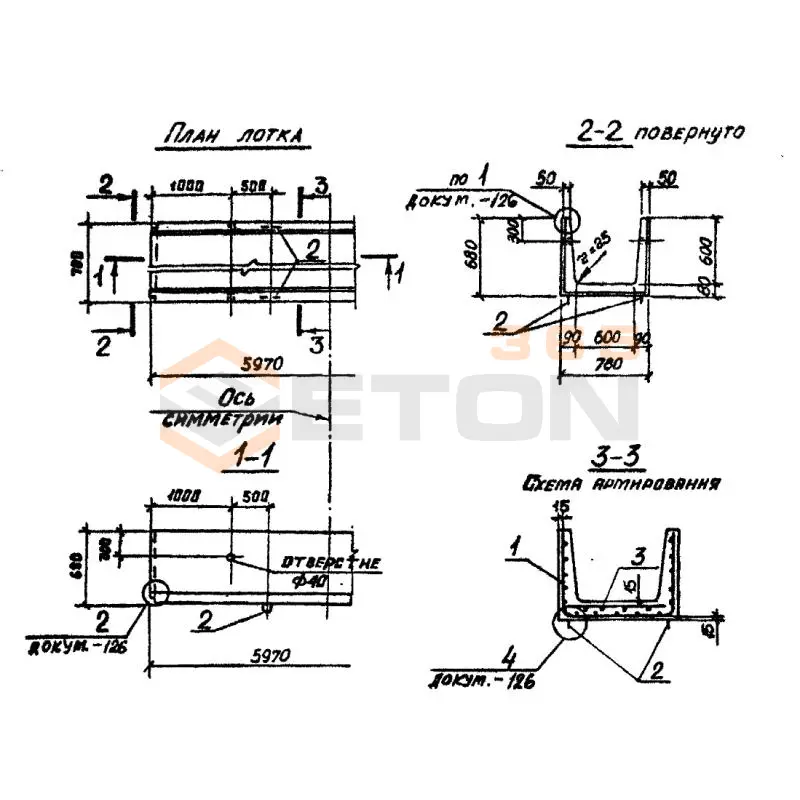

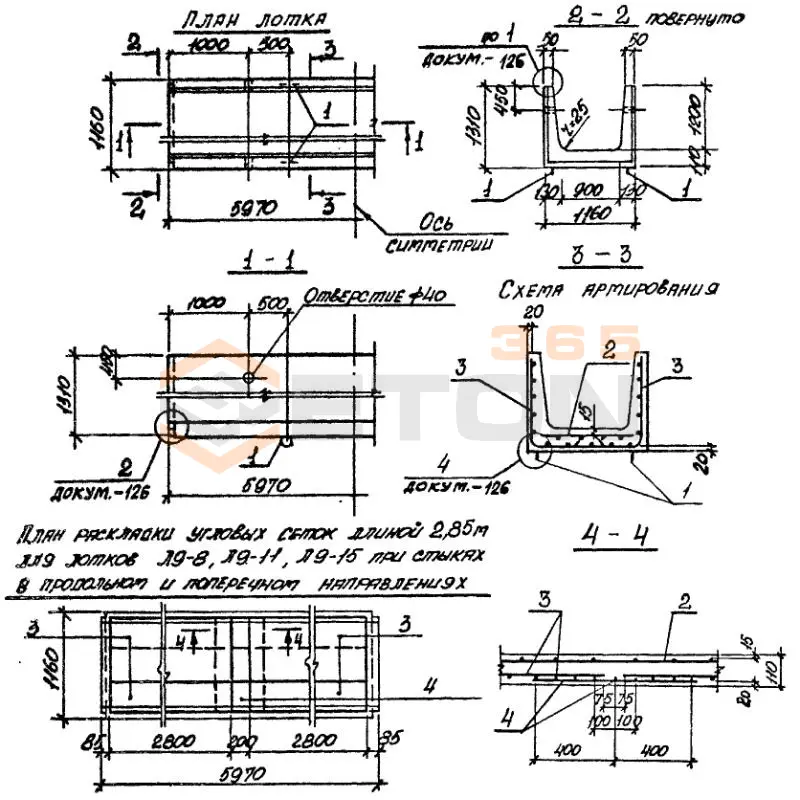

Полная техническая документация на лотки теплотрасс серии Л 3.006-2 содержится в альбоме рабочих чертежей "Серия 3.006-2 "Изделия железобетонные для тепловых сетей". Найти эти документы можно:

1. На специализированных порталах и в базах данных нормативно-технической документации по строительству (например, Техэксперт, Стройкомплекс, NormaCS).
2. На сайтах проектных институтов-разработчиков данной серии (например, АО "НИИСФ", АО "ЦНИИПромзданий" и других).
3. У производителей железобетонных изделий (ЖБИ), которые изготавливают данные лотки, они часто размещают альбомы типовых серий в открытом доступе или предоставляют по запросу.
4. В отраслевых стандартах (СТО) и каталогах типовых строительных конструкций.
