Железобетонные лотки подразделяются на несколько основных видов по назначению и конструкции:

1. Лотки теплотрасс (ЛТ, ЛТС): Предназначены для прокладки и защиты трубопроводов тепловых сетей (канальная прокладка). Имеют П-образную или трапециевидную форму, бывают с крышкой (ЛТ) или без. ЛТС - лотки с съемной крышкой.
2. Лотки кабельные (ЛК, ЛКЗ): Используются для открытой или закрытой прокладки силовых и слаботочных электрических кабелей. Обеспечивают их защиту от механических повреждений и воздействия грунта.

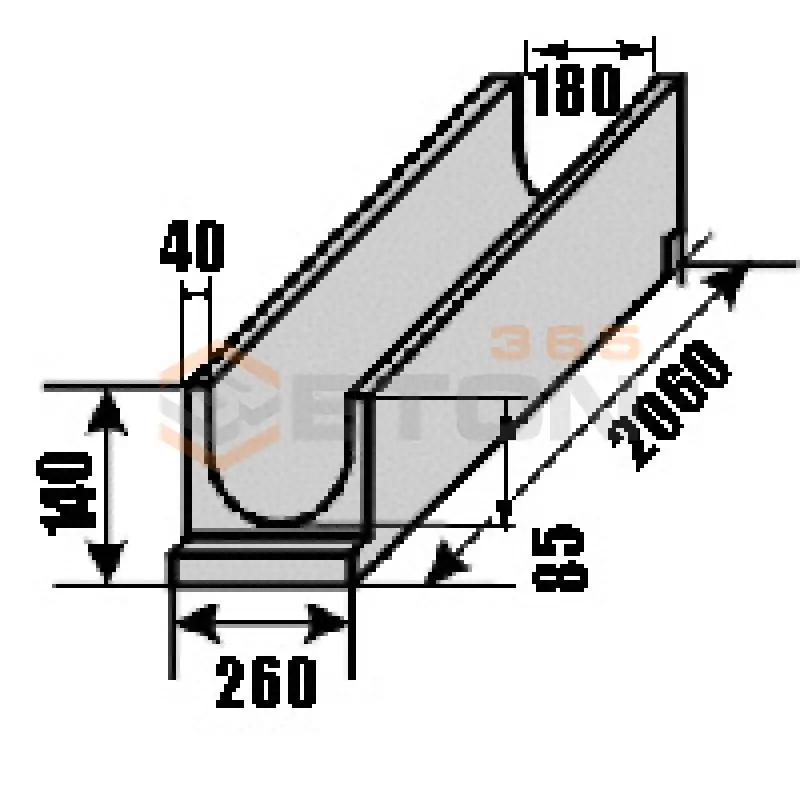

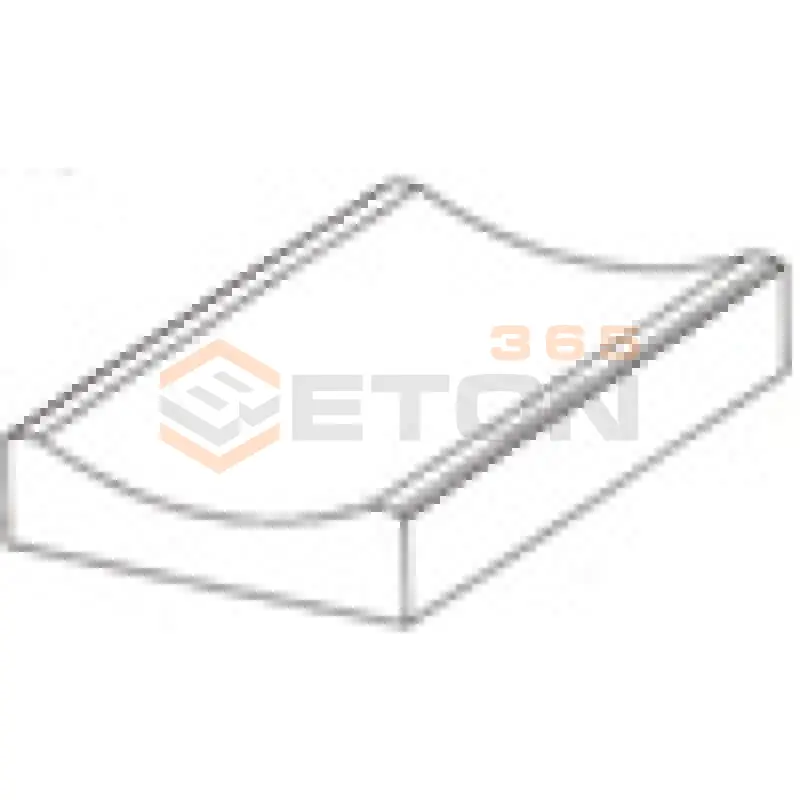

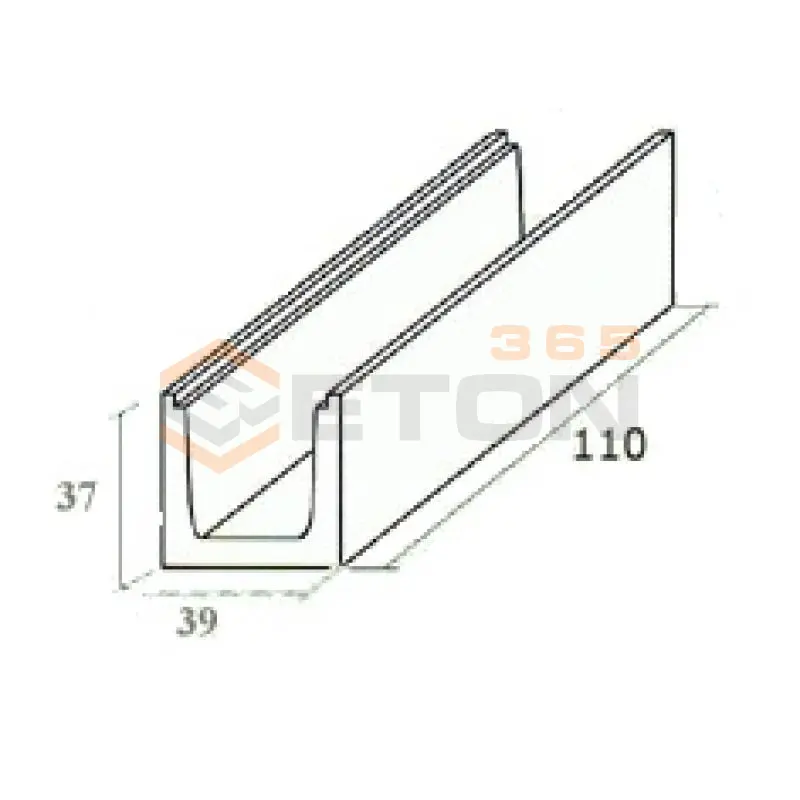

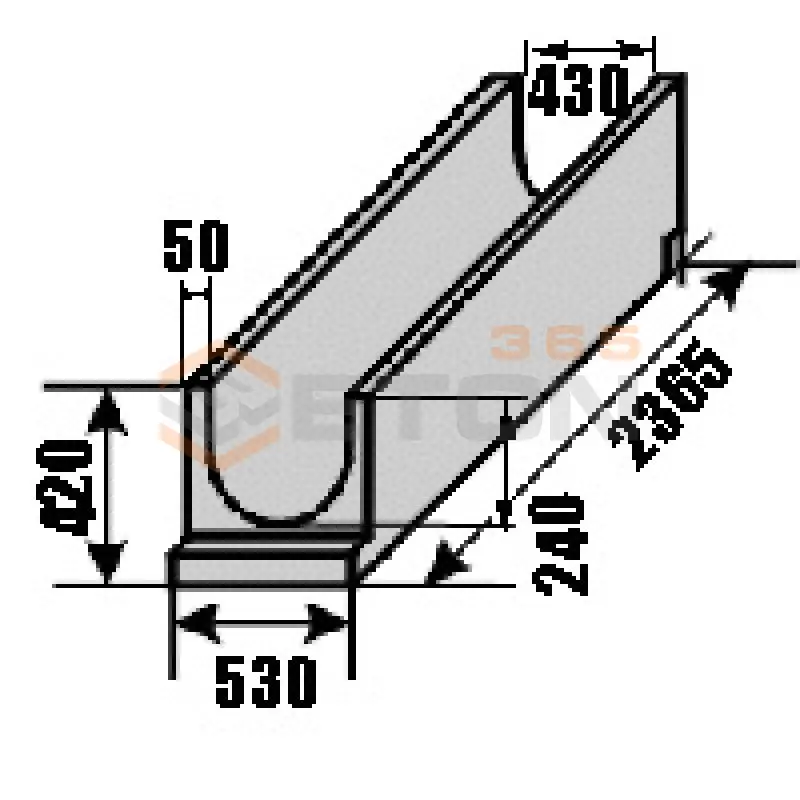

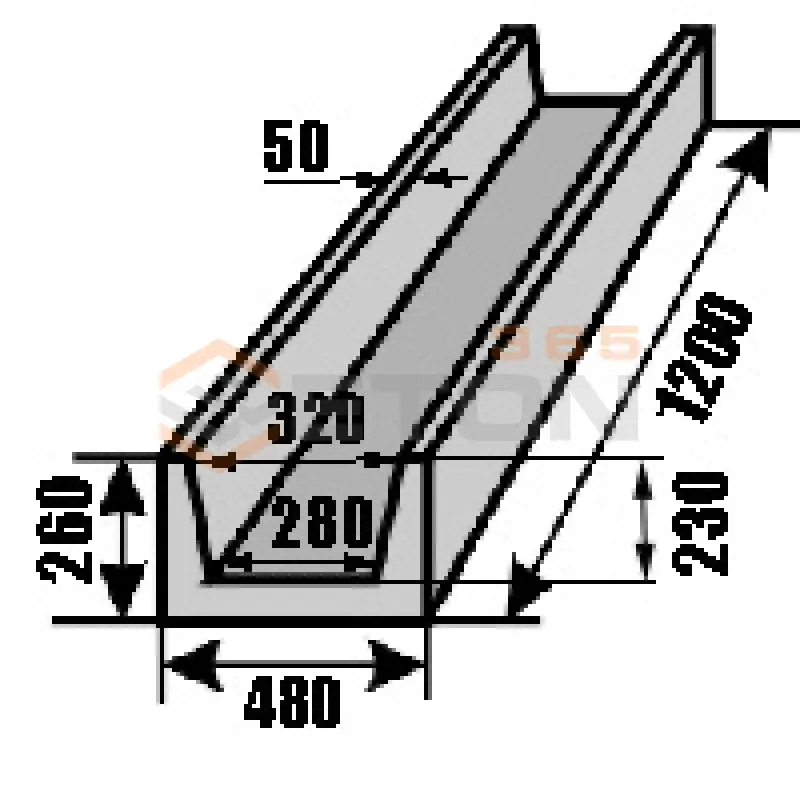

3. Лотки водоотводные (дорожные, ливневые): Применяются в системах водоотвода и дренажа для сбора и отвода талых, ливневых и грунтовых вод. Устанавливаются вдоль дорог, тротуаров, на промышленных площадках.

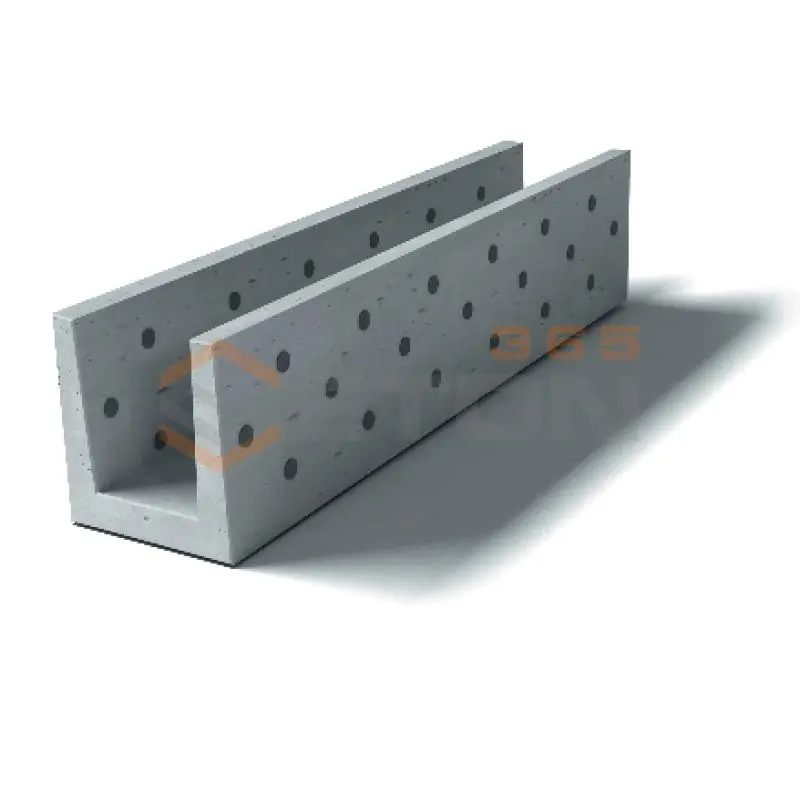

4. Лотки дренажные (мелиоративные): Используются в сельском хозяйстве и мелиорации для осушения земель. Имеют, как правило, трапециевидное сечение.
5. Лотки телескопические: Устанавливаются на склонах и откосах для предотвращения размыва и организованного сброса воды.

Использование железобетонных лотков обусловлено рядом неоспоримых преимуществ:

• Прочность и долговечность: Железобетон выдерживает высокие механические нагрузки (включая транспортные), устойчив к воздействию грунтовых вод, перепадам температур и обладает длительным сроком службы (50 лет и более).
• Огнестойкость: Бетон не горит, что критически важно для кабельных лотков и лотков теплотрасс.
• Устойчивость к агрессивным средам: При использовании соответствующих марок бетона лотки устойчивы к воздействию химических веществ, содержащихся в почве и сточных водах.
• Универсальность и стандартизация: Существует широкий типоразмерный ряд, что позволяет подобрать лоток для любой задачи. Процесс монтажа хорошо отработан.
• Экономическая эффективность: По сравнению с альтернативными материалами (например, полимербетонными лотками в некоторых сегментах) железобетонные изделия часто имеют более низкую первоначальную стоимость, особенно для масштабных проектов.

Маркировка железобетонных лотков осуществляется в соответствии с ГОСТ и содержит основную информацию об изделии. Пример расшифровки маркировки ЛК 20.12.2:

• ЛК — тип изделия (Лоток Кабельный). Может быть: ЛТ (лоток теплотрассы), ЛД (лоток дорожный) и т.д.
• 20 — длина лотка в дециметрах (в данном случае 2000 мм или 2 метра).
• 12 — ширина лотка в дециметрах (1200 мм).
• 2 — тип или несущая способность (в данном примере может обозначать группу нагрузки по ГОСТ 23009, где "2" — для нагрузок до 20 кН на ось транспортного средства). Иногда последняя цифра указывает на модификацию или высоту изделия.

Для точной расшифровки конкретной марки всегда необходимо обращаться к соответствующему ГОСТ или технической документации завода-изготовителя.

Правильный монтаж — залог долговечности и надежности системы. Основные требования:

1. Подготовка основания: Основание (грунт или песчано-гравийная подушка) должно быть тщательно уплотнено и выровнено по проектным отметкам. Это предотвратит просадку и разрушение лотков.
2. Укладка: Лотки укладываются вплотную друг к другу. Стыки между ними, как правило, герметизируются цементно-песчаным раствором или специальными герметиками для предотвращения протечек и заиливания.
3. Уклоны: При монтаже водоотводных и дренажных лотков строго соблюдается проектный уклон для обеспечения самотека воды.
4. Обратная засыпка: После укладки и проверки положения производится обратная засыпка. Грунт послойно уплотняется с боков лотка, чтобы избежать точечных нагрузок и смещений. Не допускается уплотнение грунта непосредственно над лотком тяжелой техникой, если это не предусмотрено его несущей способностью.
5. Установка крышек: Для лотков с крышками (ЛТС, некоторые ЛК) крышки устанавливаются после прокладки труб или кабелей.

Основное отличие между лотками ЛТ и ЛТС заключается в конструкции крышки:

• ЛТ (Лоток Теплотрассы): Как правило, это монолитная конструкция или лоток с несъемной или монолитно связанной крышкой. Часто используются в условиях, где не предполагается частый доступ к коммуникациям.
• ЛТС (Лоток Теплотрассы Сборный): Конструкция состоит из лотка-основания и съемной железобетонной крышки. Это ключевое преимущество, так как оно обеспечивает легкий и быстрый доступ для осмотра, ремонта или замены трубопроводов без разрушения конструкции канала.

Как выбрать:

• ЛТС выбирают в подавляющем большинстве случаев для прокладки тепловых сетей, так как возможность ревизии и ремонта является критически важным требованием.
• ЛТ может применяться на участках, где доступ не потребуется (например, под проезжей частью с очень интенсивным движением, где вскрытие практически невозможно), но такие случаи редки и должны быть строго обоснованы проектом. ЛТС является более современным и практичным решением.
