Ступени основные ГОСТ 8717.0-84

ГОСТ 8717.0-84 устанавливает следующие основные типы ступеней для лестниц из железобетона:

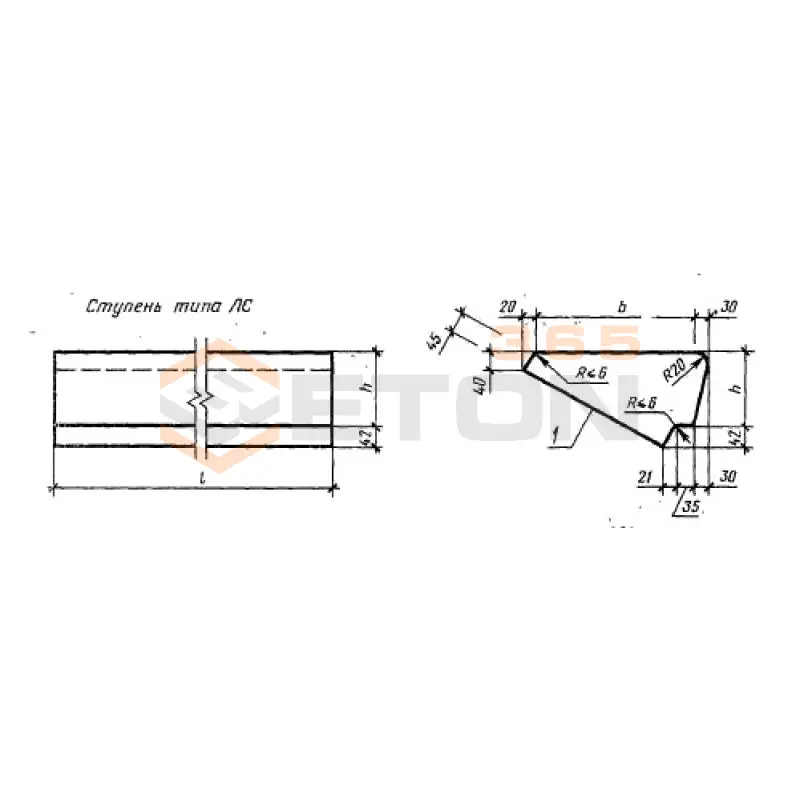

1. Ступени типа ЛС (лестничные ступени): Предназначены для устройства лестничных маршей в жилых, общественных и промышленных зданиях. Имеют стандартную прямоугольную форму.
2. Ступени типа ЛСВ (лестничные ступени с верхним фризом): Используются в качестве верхних ступеней марша, примыкающих к лестничной площадке. Имеют выступ (фриз), который обеспечивает плавный переход от марша к площадке.
3. Ступени типа ЛСН (лестничные ступени с нижним фризом): Применяются в качестве нижних ступеней марша. Также имеют фриз для стыковки с площадкой или фундаментом.
4. Ступени типа ЛСП (лестничные ступени площадочные): Используются для устройства лестничных площадок. Имеют увеличенную ширину по сравнению с рядовыми ступенями.

Назначение всех типов — создание прочных, долговечных и пожаробезопасных лестниц.

Основные размеры ступеней стандартизированы. Например, для типа ЛС:

• Длина (L): Часто 1200 мм и 1500 мм (для основных маршей).
• Ширина (b): 150 мм, 165 мм, 180 мм, 210 мм, 240 мм, 270 мм, 300 мм (высота подступенка).
• Ширина проступи (l): 250 мм, 280 мм, 300 мм, 320 мм.

Маркировка строится по единому принципу и содержит всю необходимую информацию. Пример: ЛС 12.18.15-1

• ЛС — тип ступени (лестничная ступень).
• 12 — длина в дециметрах (12 дм = 1200 мм).
• 18 — ширина в дециметрах (1.8 дм = 180 мм — это высота подступенка).
• 15 — ширина проступи в дециметрах (1.5 дм = 150 мм).
• 1 — наличие монтажных петель (1 — с петлями, 2 — с отверстиями, 3 — без петель и отверстий).

Ступени изготавливаются из тяжелого бетона классов по прочности на сжатие не ниже В25 (марка М350) или В30 (М400). Это обеспечивает необходимую несущую способность и стойкость к истиранию.

Основные требования к качеству:

1. Прочность: Должна соответствовать проектному классу бетона.
2. Морозостойкость: Для наружных лестниц — не ниже F100, для внутренних — F50.
3. Водонепроницаемость: Как правило, W4.
4. Отсутствие дефектов: Не допускаются трещины шириной раскрытия более 0.2 мм, наплывы бетона, раковины на рабочих и лицевых поверхностях.
5. Точность геометрических размеров: Отклонения не должны превышать установленных стандартом величин (обычно ±3-5 мм).
6. Армирование: Ступени армируются сварными сетками из стальной арматуры для восприятия нагрузок.

ГОСТ 8717.0-84 предусматривает три основных варианта монтажных элементов в зависимости от маркировки:

1. С монтажными петлями (цифра "1" в маркировке): Это стальные закладные петли, которые выступают из тела ступени. Они используются для строповки и подъема изделия краном, а также могут служить для крепления к несущим конструкциям.
2. С отверстиями (цифра "2" в маркировке): В ступени на стадии изготовления формируются сквозные или глухие отверстия. Эти отверстия предназначены для последующего пропуска анкеров или других крепежных элементов при монтаже.
3. Без петель и отверстий (цифра "3" в маркировке): Ступени не имеют специальных монтажных элементов. Их укладка и фиксация производятся на раствор или с помощью других конструктивных решений лестничного марша.

Использование стандартизированных железобетонных ступеней имеет ряд ключевых преимуществ:

1. Прочность и долговечность: Железобетон выдерживает значительные нагрузки (пешеходные, аварийные) и не подвержен гниению, коррозии (при правильном качестве бетона), воздействию вредителей.
2. Пожарная безопасность: Бетон является негорючим материалом, что критически важно для эвакуационных путей в зданиях.
3. Промышленное производство: Стандартные размеры и типы позволяют изготавливать ступени серийно, что снижает стоимость и ускоряет строительство.
4. Унификация и совместимость: Все изделия, произведенные по ГОСТ, имеют точные геометрические параметры, что обеспечивает простоту проектирования и сборки лестничных маршей и площадок.
5. Стойкость к износу: Поверхность бетонных ступеней устойчива к истиранию, что гарантирует длительный срок службы даже при интенсивной эксплуатации.
6. Стабильность размеров: Не подвержены усушке или короблению в отличие от деревянных конструкций.
