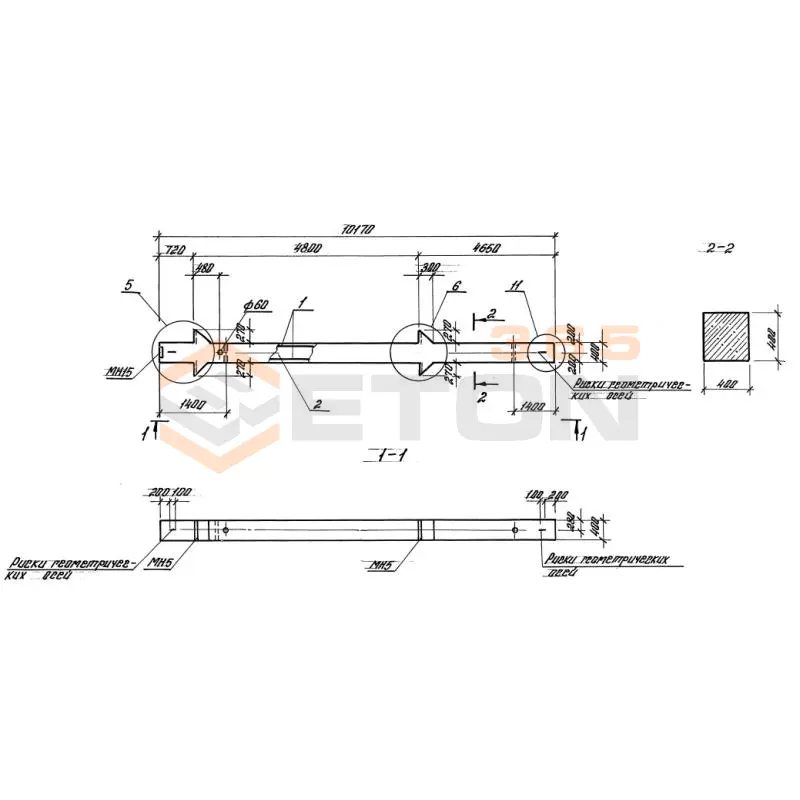

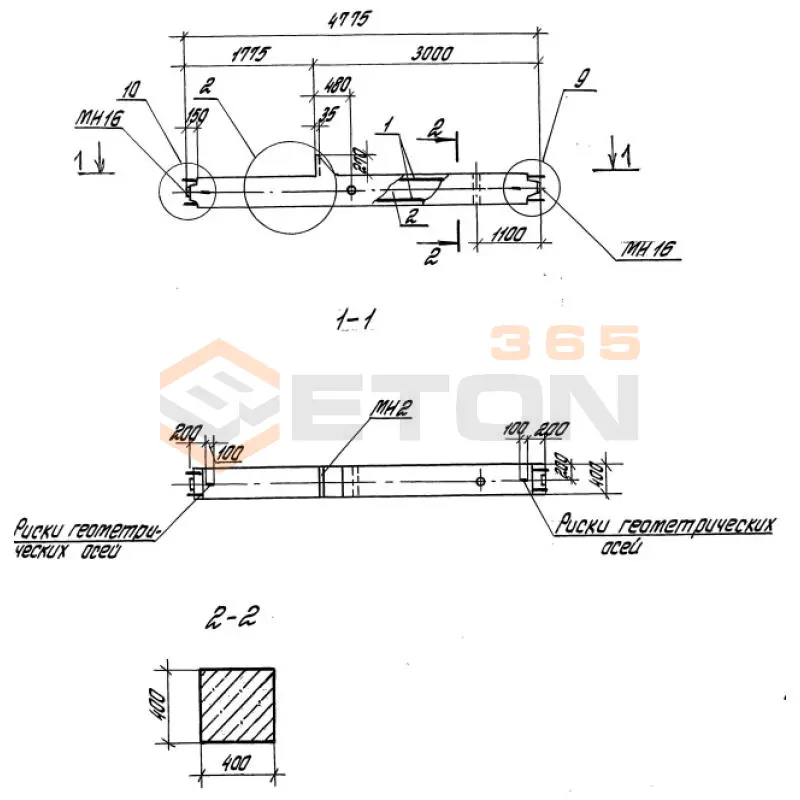

Колонны железобетонные. Высота этажей 4,8 и 6,0 м серия 1.420-35.95 ( 1.420-12, ИИ 23-3/70, ИИ 23-2/70, ИИ 23-1/70 )

Колонны серии 1.420-35.95 предназначены для каркасов зданий с высотой этажей 4,8 и 6,0 метров. Основные характеристики:

• Маркировка: ИИ 23-1/70, ИИ 23-2/70, ИИ 23-3/70 (различаются по несущей способности)
• Сечение колонн: 400×400 мм
• Класс бетона: В15-В25
• Рабочая арматура: сталь классов А-III, А-II
• Масса колонн: от 2,3 до 3,8 тонн в зависимости от высоты и марки
• Расчетная нагрузка: от 1500 кН до 2500 кН
• Огнестойкость: REI 150

Монтаж колонн серии 1.420-35.95 имеет следующие особенности:

• Стыковка выполняется с помощью стальных закладных деталей и сварки
• В верхней части колонн предусмотрены консоли для опирания ригелей
• Выверка положения осуществляется по осям и отметкам с допусками ±5 мм
• Анкеровка в фундаментах обеспечивается через стальные башмаки
• Для колонн высотой 6,0 м предусмотрены дополнительные монтажные петли
• Стыки после монтажа замоноличиваются бетоном класса В15

Подбор колонн осуществляется по расчетным нагрузкам:

• ИИ 23-1/70 - для нагрузок до 1500 кН (малоэтажные здания)
• ИИ 23-2/70 - для нагрузок до 2000 кН (среднеэтажные здания)
• ИИ 23-3/70 - для нагрузок до 2500 кН (многоэтажные здания) При выборе учитывают:
• Этажность здания
• Нагрузки от перекрытий и покрытий
• Ветровые и сейсмические воздействия
• Особенности грунтов основания Рекомендуется выполнять поверочный расчет для конкретных условий строительства.

Требования к транспортировке и хранению:

• Перевозка осуществляется в вертикальном или наклонном положении
• Укладка в штабели не более 2-3 ярусов с прокладками
• Защита от механических повреждений при погрузке-разгрузке
• Хранение на подготовленных площадках с отводом поверхностных вод
• Защита монтажных петель и закладных деталей от коррозии
• Маркировка должна быть читаемой и соответствовать проектной документации

Армирование и защита от коррозии:

• Рабочая арматура диаметром 20-32 мм в зависимости от марки колонны
• Поперечное армирование хомутами с шагом 200-300 мм
• Защитный слой бетона не менее 30 мм
• Закладные детали из стали марки ВСт3пс с антикоррозионным покрытием
• Для агрессивных сред предусмотрено дополнительное покрытие или применение сульфатостойкого цемента
• Монтажные петли из стали класса А-I с антикоррозионной обработкой
