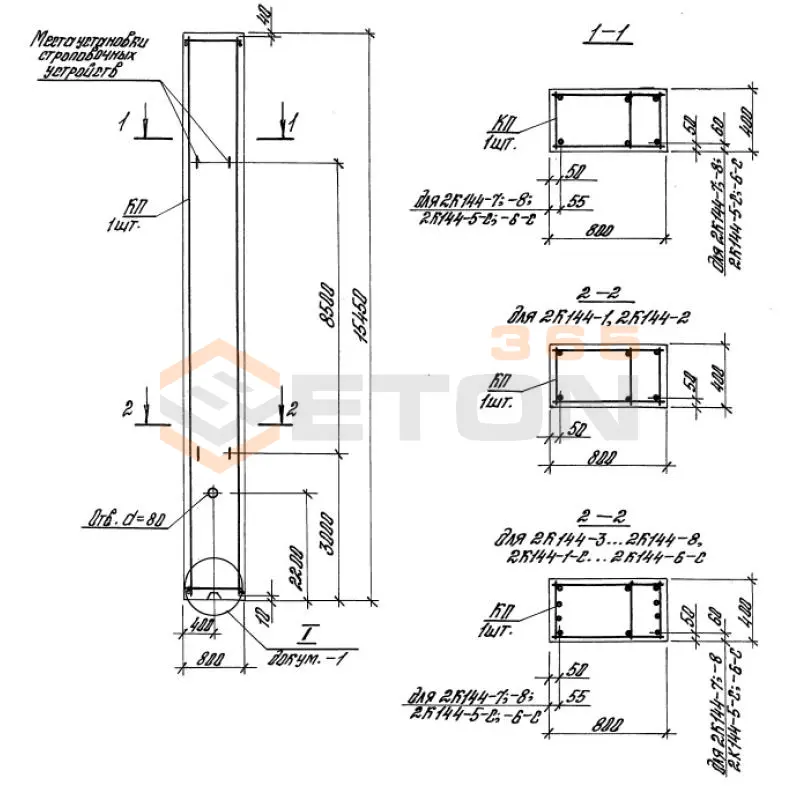

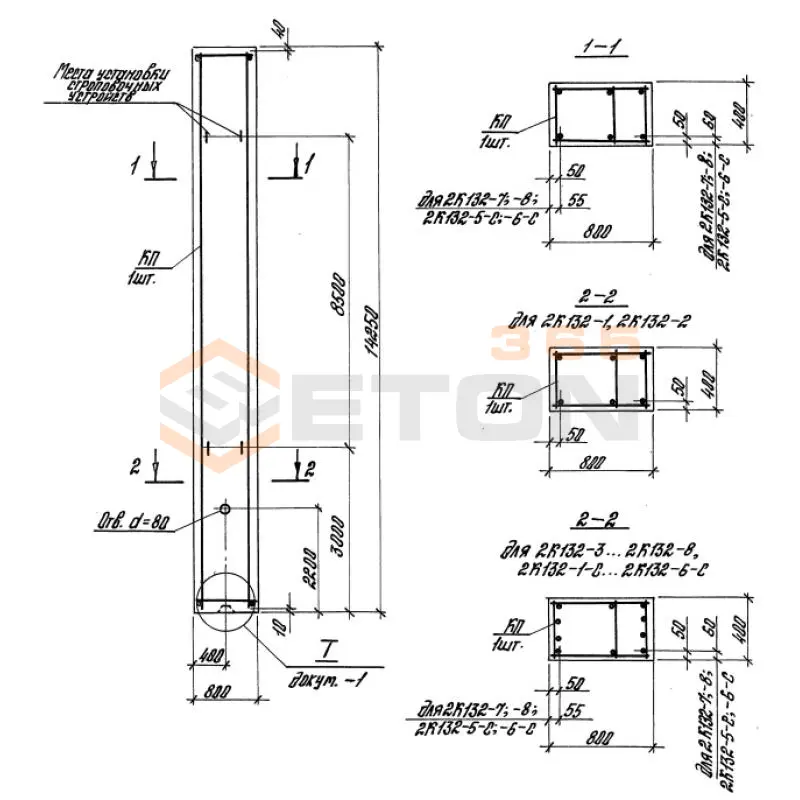

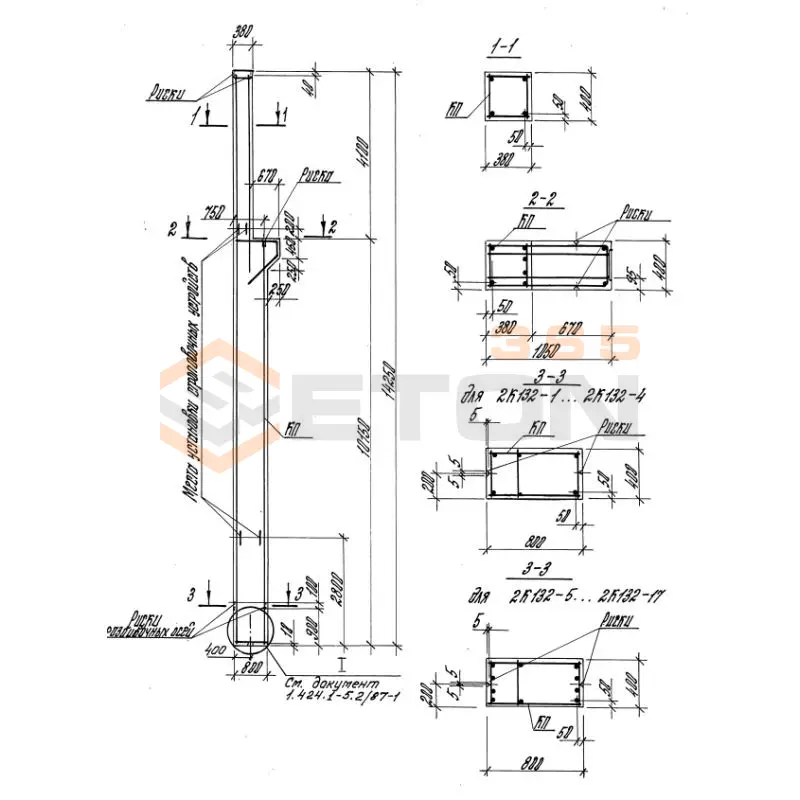

Серия 1.423.1-5/88 включает колонны прямоугольного и двухветвевого сечения. Основные типоразмеры прямоугольных колонн: 300х300 мм, 300х400 мм, 400х400 мм. Двухветвевые колонны имеют сечения 500х1400 мм, 500х1600 мм и другие. Несущая способность варьируется от 1000 кН до 5000 кН в зависимости от сечения, марки бетона и армирования. Конкретные значения указываются в рабочих чертежах и таблицах серии.
Для колонн данной серии применяется тяжелый бетон классов по прочности на сжатие: В15, В20, В25, В30. В качестве рабочей арматуры используется сталь классов А-III (А400) и Ат-IIIC (А500С). Для монтажных петель и конструктивных элементов может применяться арматура класса А-I (А240). Конкретный выбор материалов зависит от расчетных нагрузок и условий эксплуатации.
Стыковка колонн по высоте осуществляется с помощью стальных закладных деталей и сварки выпусков арматуры. Стыки располагаются выше уровня перекрытия на 600-1000 мм. Соединение с ригелями и балками выполняется через опорные столики или консоли с использованием закладных деталей. Все стыки после монтажа замоноличиваются бетоном на мелком заполнителе.
Колонны транспортируются в горизонтальном положении на специальных транспортных подкладках. Складирование осуществляется в штабелях высотой не более 2 метров с деревянными прокладками в местах расположения монтажных петель. Монтаж производится строго в проектное положение с использованием грузоподъемных механизмов соответствующей грузоподъемности. Перед установкой проверяется соответствие геометрических параметров, состояние бетонных поверхностей и закладных деталей.
Армирование колонн включает продольную рабочую арматуру (4-8 стержней диаметром 12-40 мм) и поперечную арматуру в виде хомутов или спиралей. В местах стыков и сопряжений предусмотрено дополнительное армирование. Для двухветвевых колонн характерно наличие распорок между ветвями. Все выпуски арматуры и закладные детали имеют антикоррозионное покрытие. Арматурные каркасы изготавливаются с соблюдением защитного слоя бетона не менее 25-30 мм.
