Колонны серии 1.423-5 предназначены для применения в каркасах одноэтажных промышленных зданий, общественных и административных сооружений. Они используются в качестве несущих вертикальных элементов, воспринимающих нагрузки от вышележащих конструкций (балок, ферм, перекрытий) и передающих их на фундамент. Конкретная область применения зависит от типоразмера колонны и ее несущей способности.

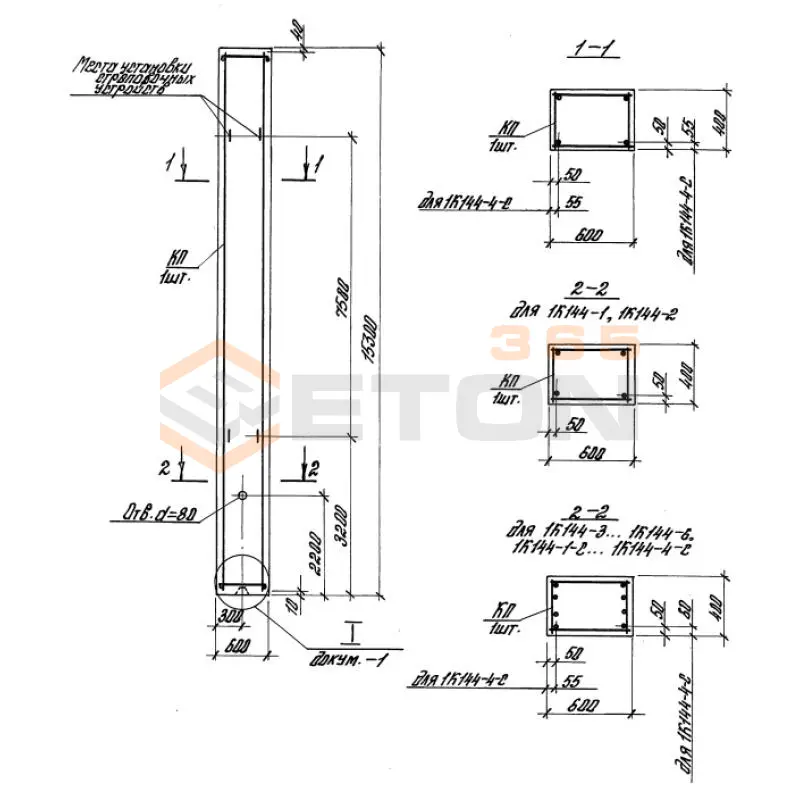

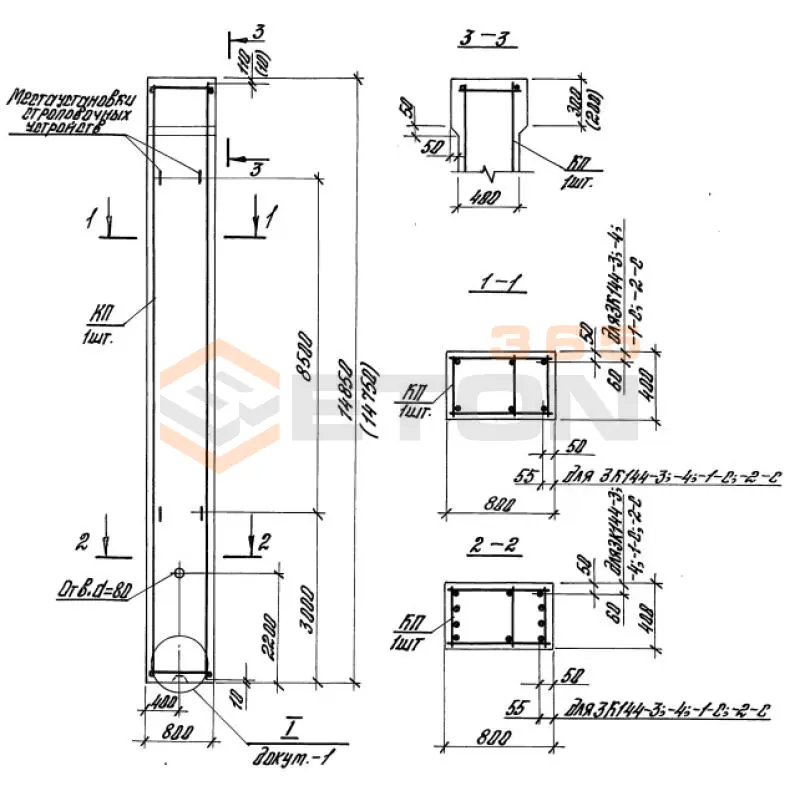

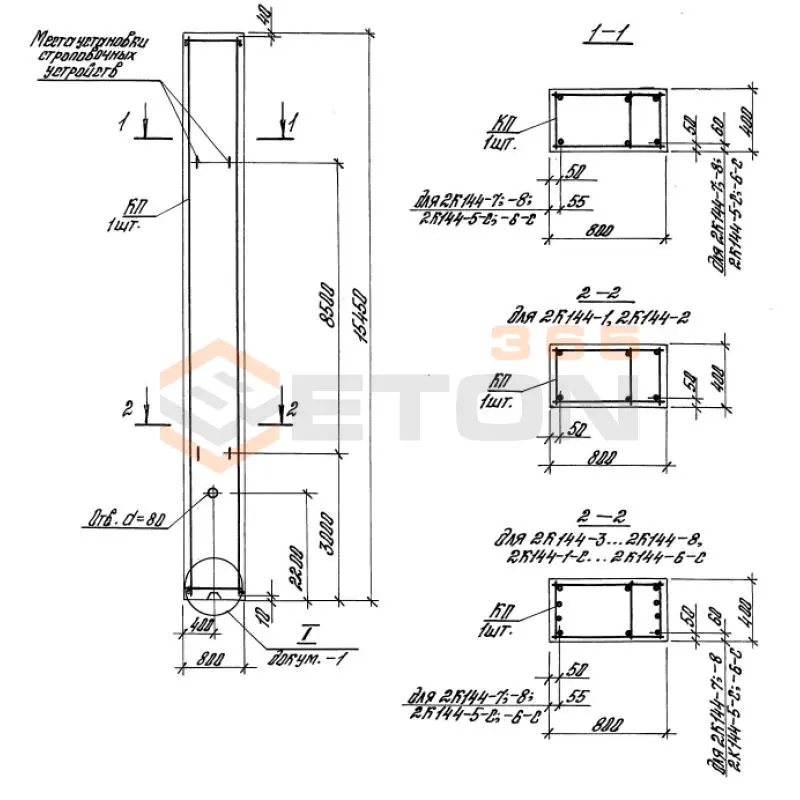

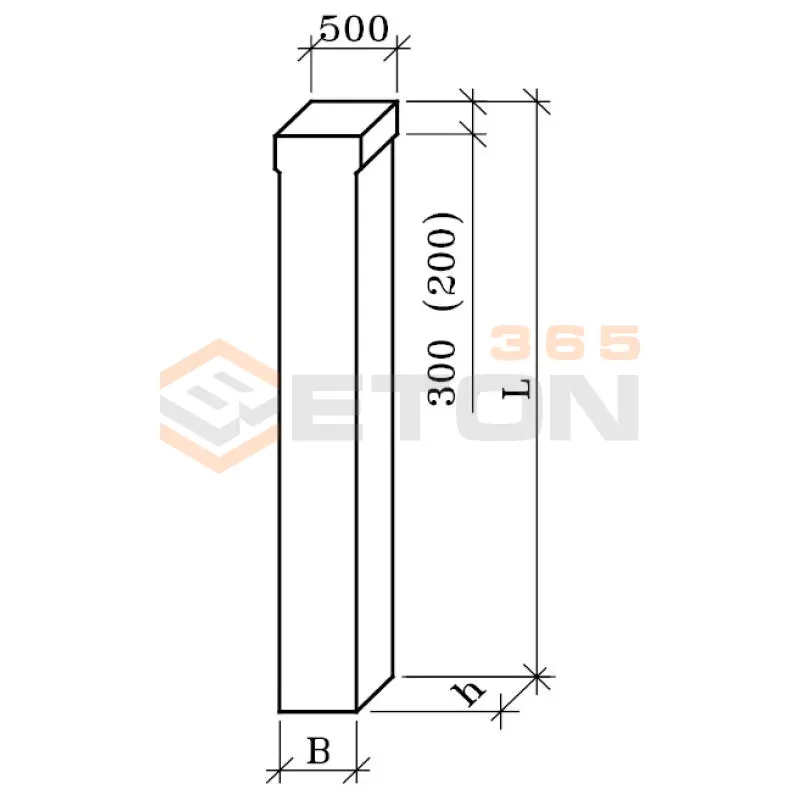

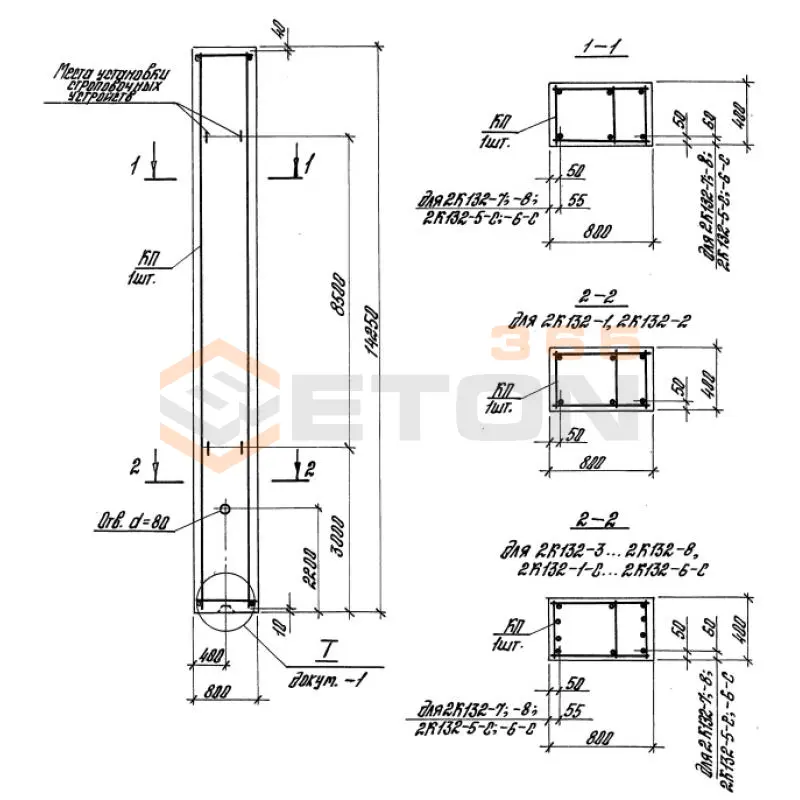

Серия 1.423-5 включает колонны прямоугольного и двухветвевого (составного) сечения. Маркировка колонн осуществляется по типу и габаритным размерам. Примеры маркировки: КР (колонна прямоугольного сечения), КВ (колонна двухветвевая), КС (колонна сплошного сечения) с последующим указанием высоты в дециметрах и других параметров (например, КР-60, КВ-96). Полный перечень типоразмеров, сечений и марок приведен в рабочих чертежах серии.
Колонны изготавливаются из тяжелого бетона классов по прочности на сжатие, как правило, В15, В20, В25 (или соответствующих марок М200, М250, М300). Для армирования применяется стержневая арматурная сталь классов А-I (А240), А-III (А400) и выше, а также проволочная арматура для хомутов и сеток. Классы бетона и арматуры назначаются в зависимости от несущей способности колонны и условий эксплуатации в соответствии с проектом.
Колонны монтируются на заранее подготовленные фундаменты стаканного типа. После выверки положения колонны по осям и вертикали производится заделка стыка колонны с фундаментом. Как правило, заделка осуществляется бетонной смесью на мелком заполнителе класса не ниже В12.5 (М150). Перед заделкой стакан фундамента должен быть очищен от мусора и промыт водой. Точные требования к монтажу и заделке содержатся в проекте производства работ (ППР) и технологических картах.
Расчетная несущая способность колонны (продольная сила, изгибающий момент) определяется по рабочим чертежам серии 1.423-5, которые содержат таблицы грузоподъемности для каждого типоразмера. Несущая способность зависит от класса бетона, класса арматуры, геометрических характеристик сечения и расчетной длины колонны. Для точного определения необходимо пользоваться альбомом чертежей серии и руководством по ее применению, а также выполнять поверочные расчеты при отклонениях от стандартных условий.
