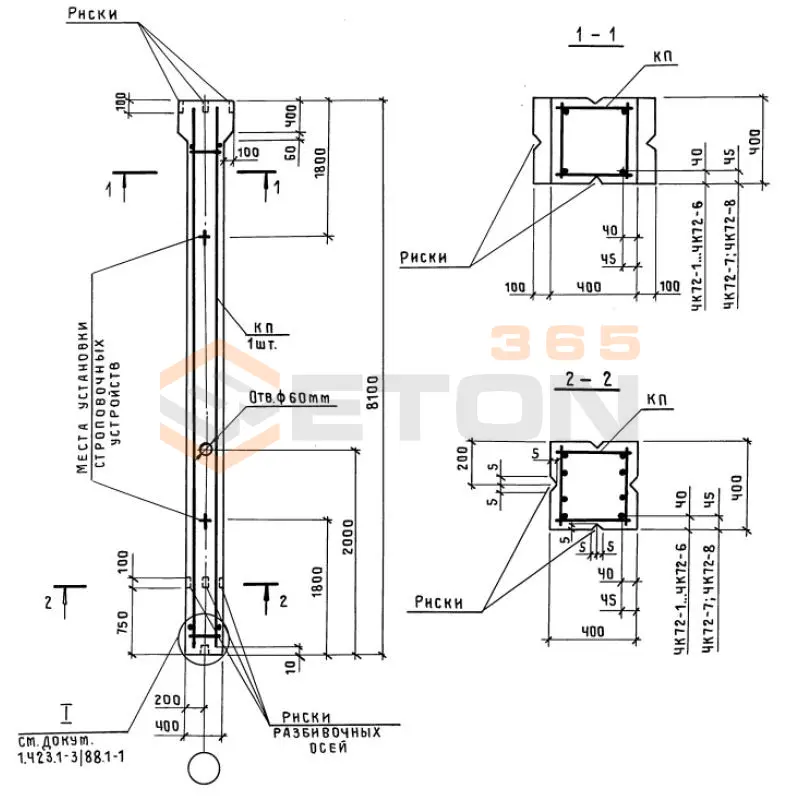

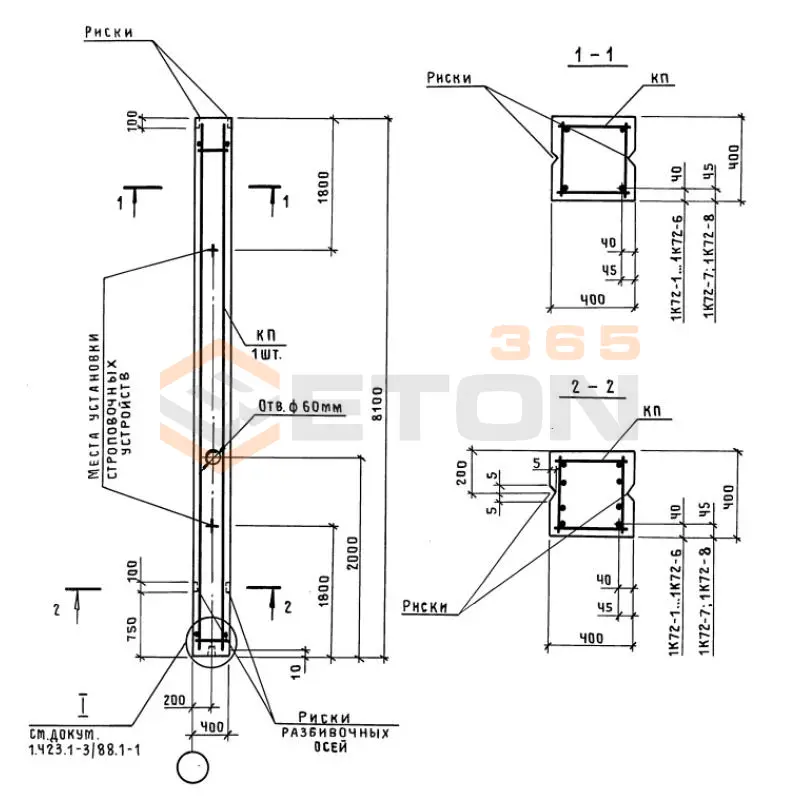

Колонны железобетонные для одноэтажных зданий предприятий типа (К) Серия 1.423.1-3/88 (1.423-3)

Колонны серии 1.423.1-3/88 предназначены для использования в качестве несущих вертикальных конструкций в каркасах одноэтажных промышленных зданий предприятий. Они применяются в зданиях с мостовыми кранами и без них, с различными схемами шагов и пролетов, предусмотренных серией. Основная функция – восприятие нагрузок от покрытия, стенового ограждения, крановых нагрузок (для соответствующих типов) и передача их на фундамент.

Серия предусматривает градацию колонн по следующим ключевым параметрам:

• Высота: От 3.6 до 18.0 метров (для крайних и средних колонн).
• Грузоподъемность крана: Колонны разделяются на типы для зданий без кранов, с подвесными кранами (до 5 т) и с мостовыми кранами (от 5 до 50 т).
• Сечение: Как правило, прямоугольное или двухветвевое (для колонн большой высоты и несущих значительные крановые нагрузки).
• Привязка: "0" и "250" мм, что определяет положение колонны относительно разбивочной оси.
• Материал: Тяжелый бетон классов по прочности на сжатие (например, В15, В25, В30) и арматура – стержневая горячекатаная классов А-III (А400) и А-I (А240) для хомутов.

Конструкция колонн серии 1.423.1-3/88 предусматривает закладные детали и выпуски арматуры для надежного соединения:

• С фундаментом: В нижней части колонны (башмаке) имеются выпуски арматуры, которые замоноличиваются в стакане фундамента.
• С подкрановыми балками и балками покрытия: На необходимых отметках установлены закладные детали (пластины с анкерными стержнями) для приварки опорных элементов.
• С фермами или балками покрытия: В верхней части колонны также предусмотрены закладные детали или оголовок для опирания и крепления несущих конструкций покрытия.
• Связи: Имеются закладные детали для крепления вертикальных и горизонтальных связей, обеспечивающих пространственную жесткость каркаса.

Использование серии 1.423.1-3/88 дает следующие преимущества:

• Экономическая эффективность: Типовое проектирование и заводское изготовление снижают стоимость и сроки возведения объекта.
• Надежность и проверенность: Конструкции прошли многолетнюю апробацию, их расчеты и узлы сопряжений отработаны.
• Унификация: Стандартизация типоразмеров и узлов позволяет легко комбинировать элементы здания, упрощает складирование и монтаж.
• Соответствие нормам: Изделия разработаны в соответствии с действовавшими на момент создания серии СНиП (по нагрузкам, бетону, арматуре).
• Наличие проектной документации: Существует подробная рабочая документация (чертежи, спецификации), что ускоряет процесс проектирования конкретного здания.

При использовании серии 1.423.1-3/88 в новых проектах необходимо учитывать:

• Соответствие современным нормам: Необходима проверка несущей способности колонн по актуальным СП (Своду правил), так как серия разрабатывалась под старые СНиП. Может потребоваться корректировка расчетных нагрузок.
• Агрессивность среды: Для зданий с агрессивной средой необходимо проверить марку бетона по водонепроницаемости и морозостойкости, а также принять дополнительные меры защиты арматуры (возможно, потребуется индивидуальное проектирование).
• Наличие материалов: Следует уточнять возможность изготовления колонн на местных заводах ЖБИ, так как не все типоразмеры могут находиться в постоянном производстве.
• Сопряжение с современными элементами: Необходимо тщательно прорабатывать узлы сопряжения типовых колонн с нестандартными или современными конструкциями покрытий и стеновых ограждений.
