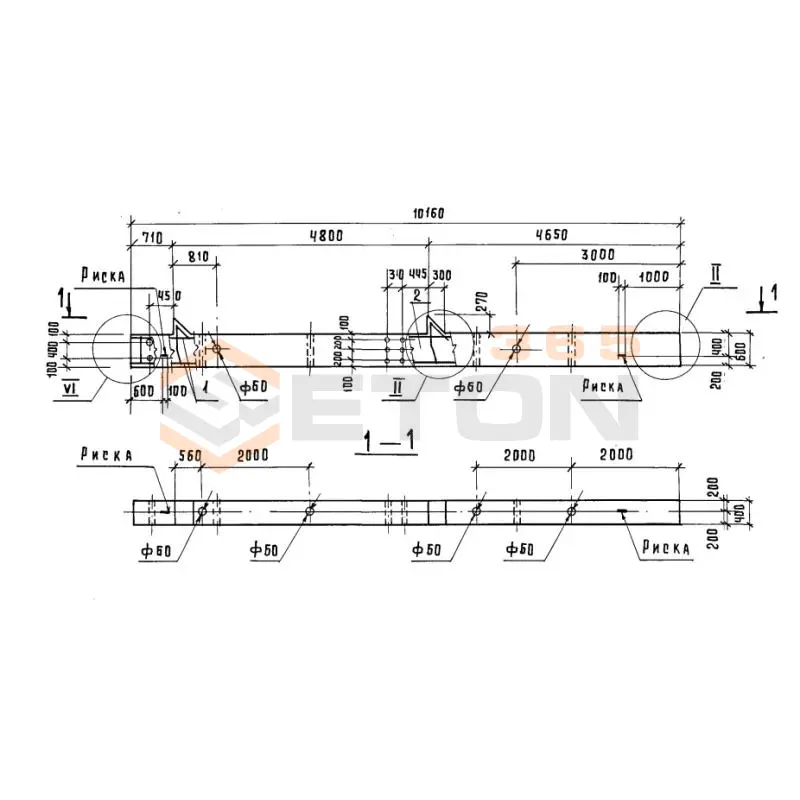

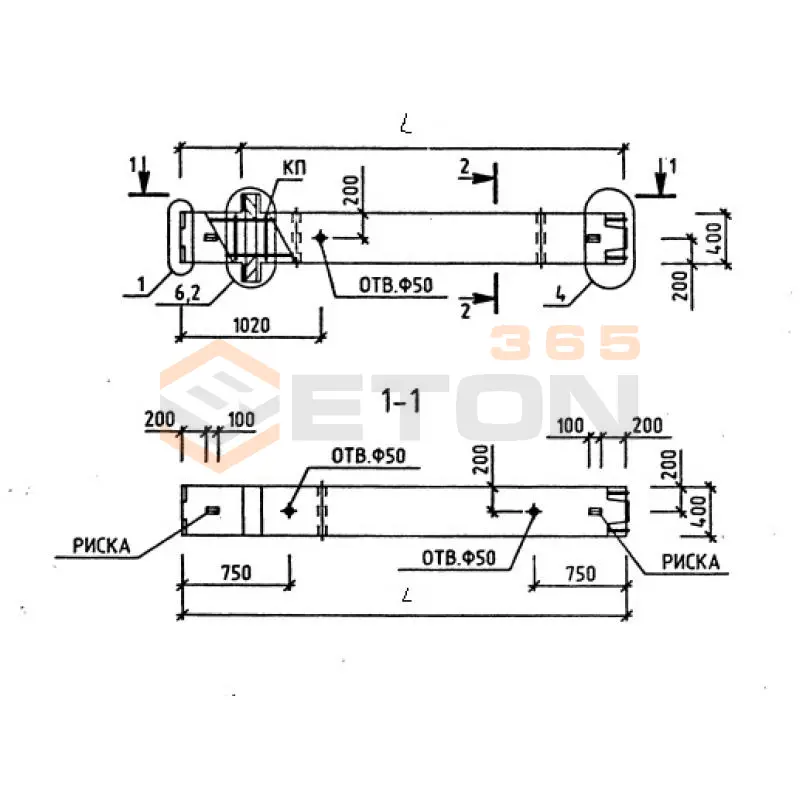

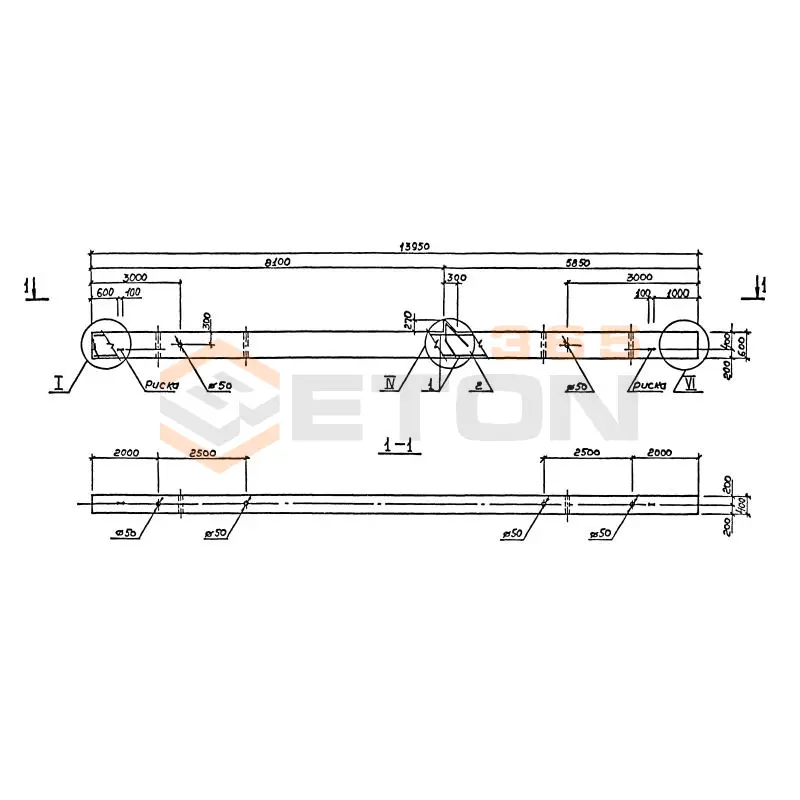

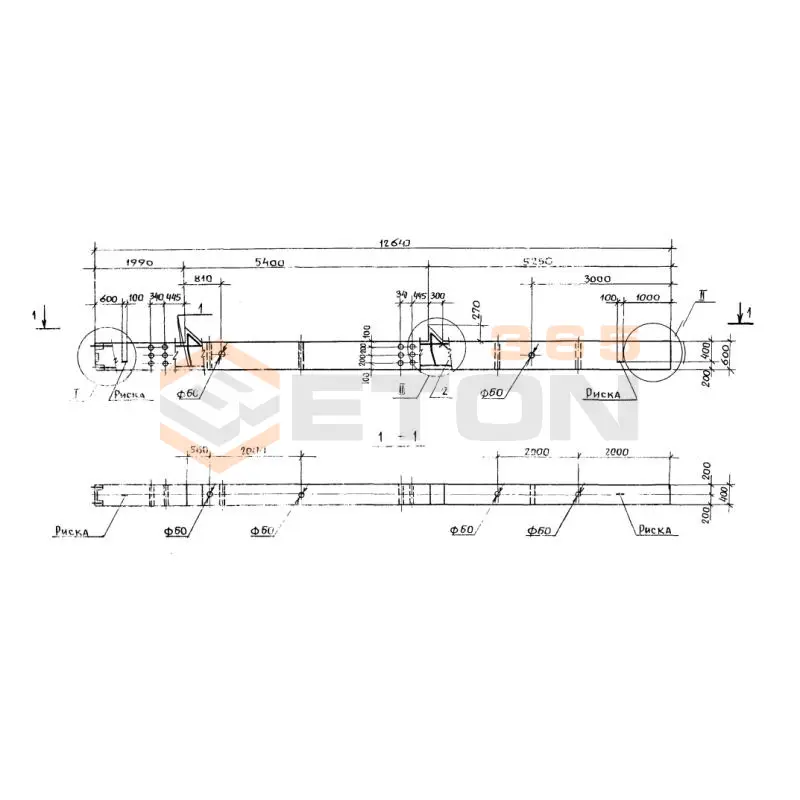

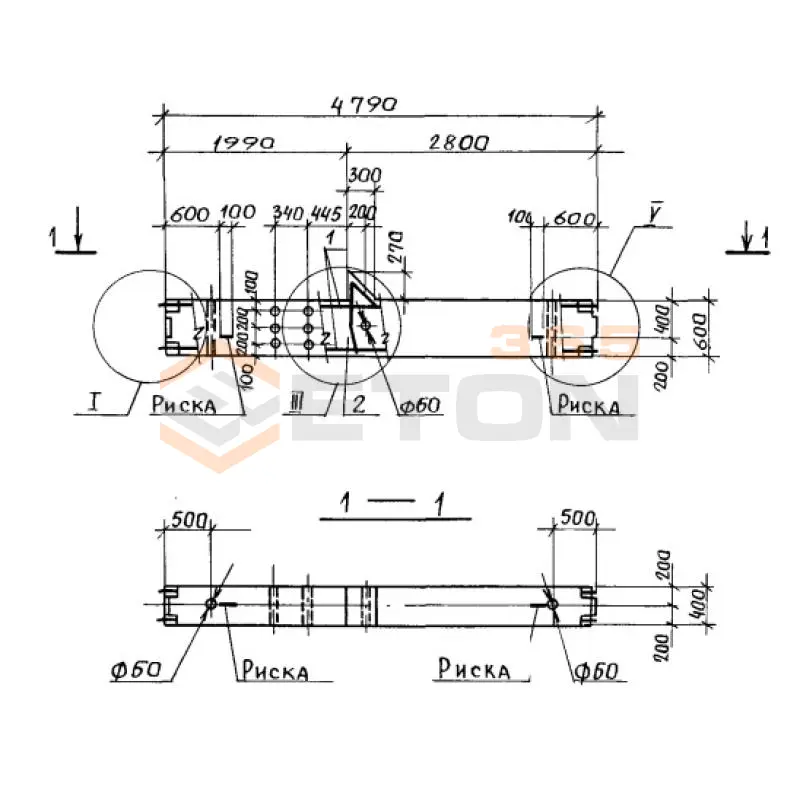

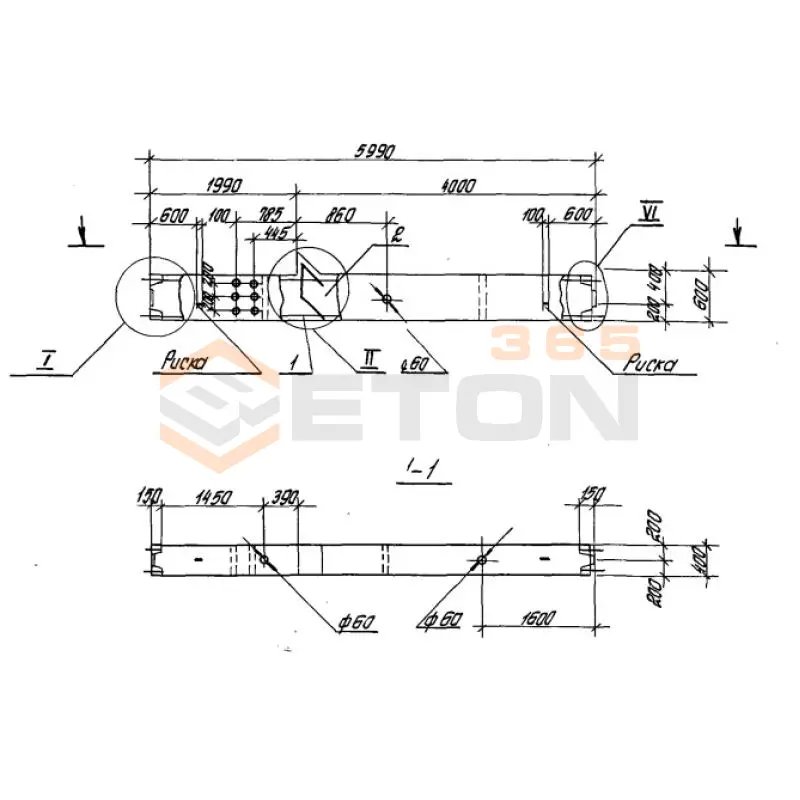

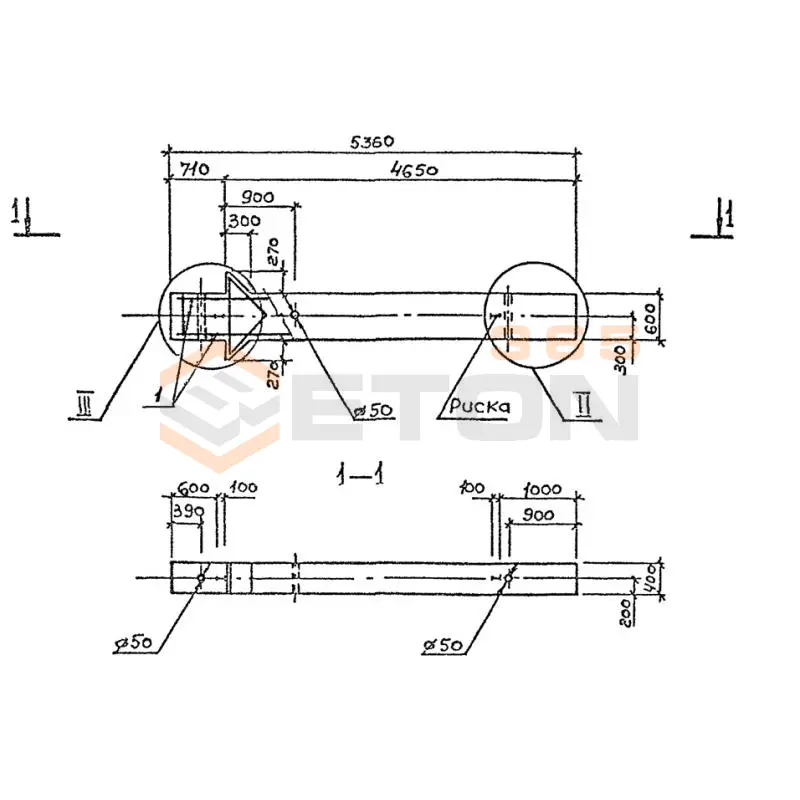

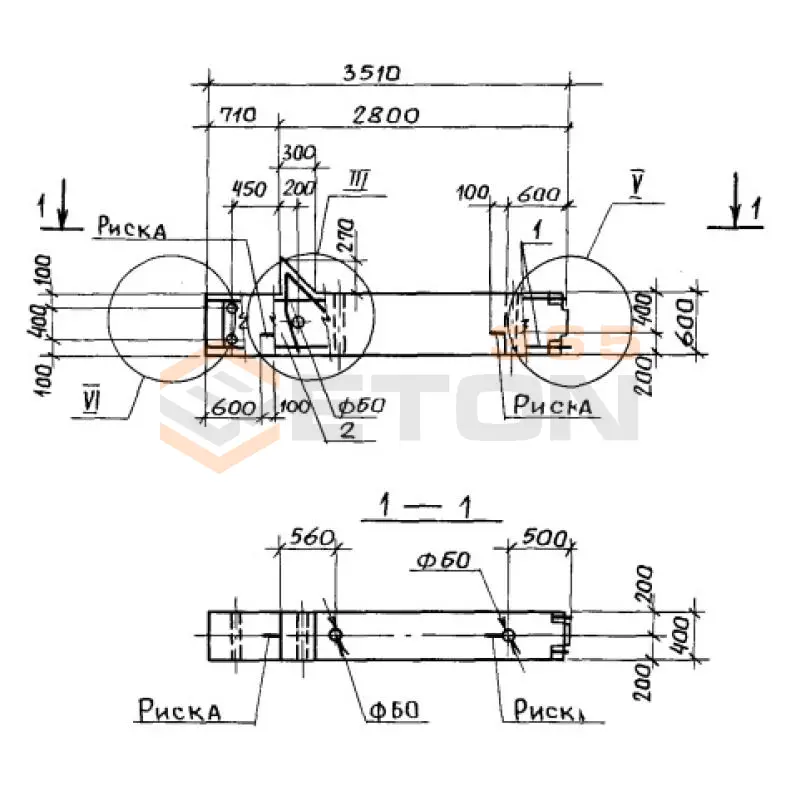

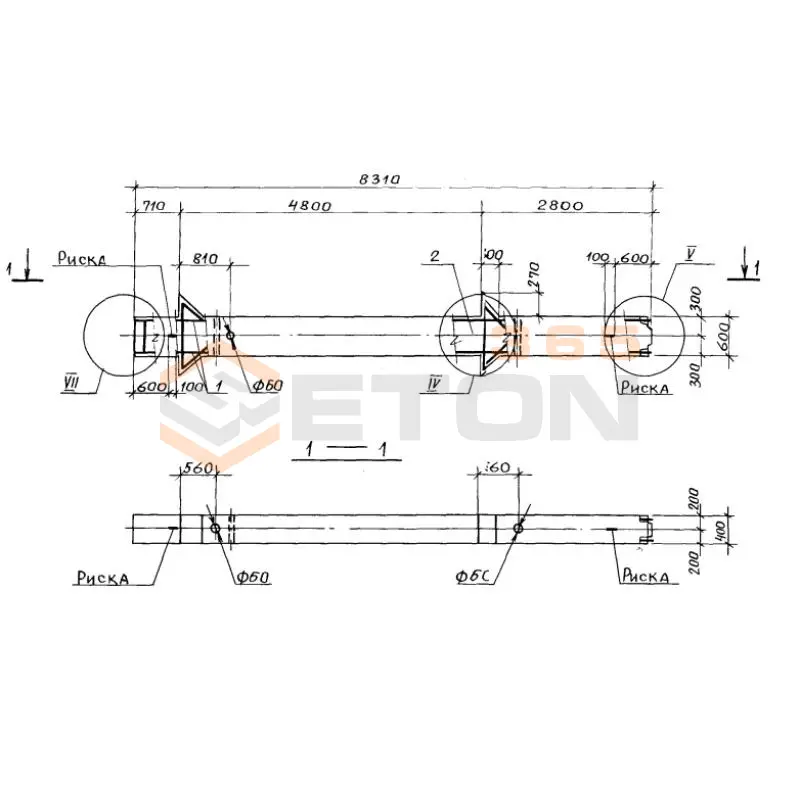

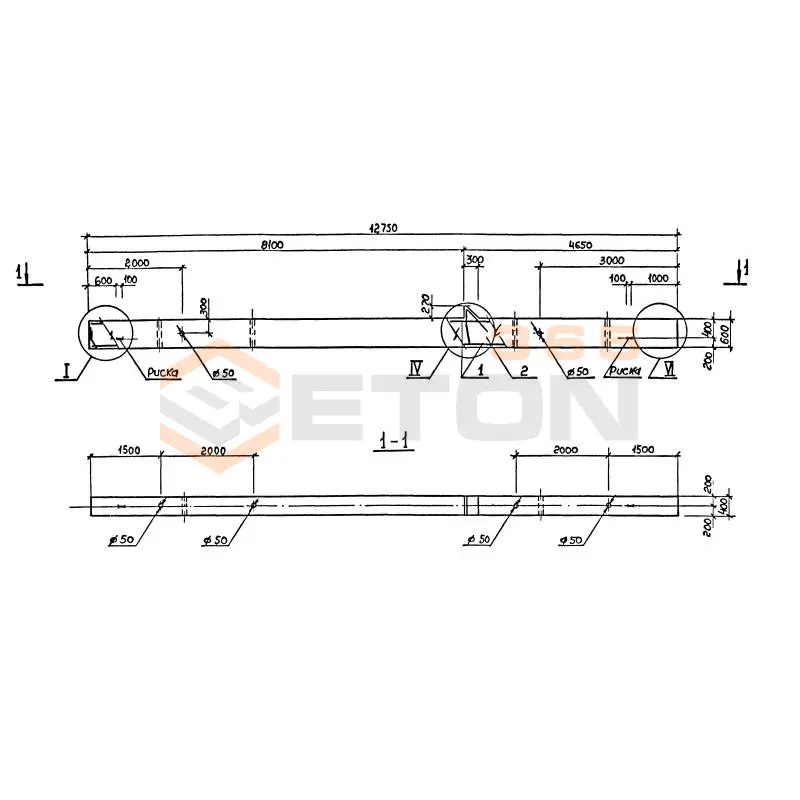

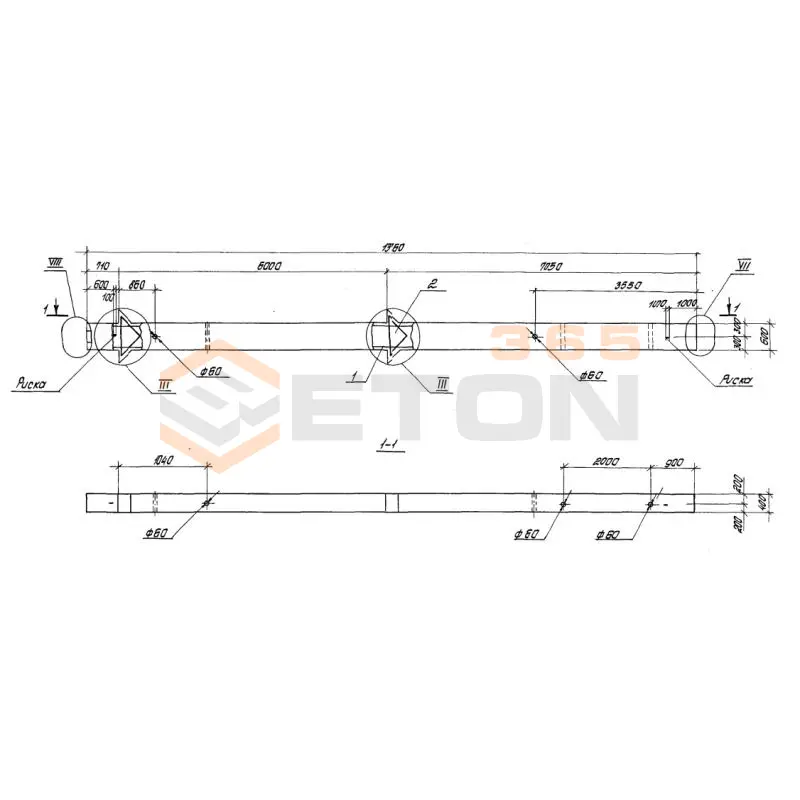

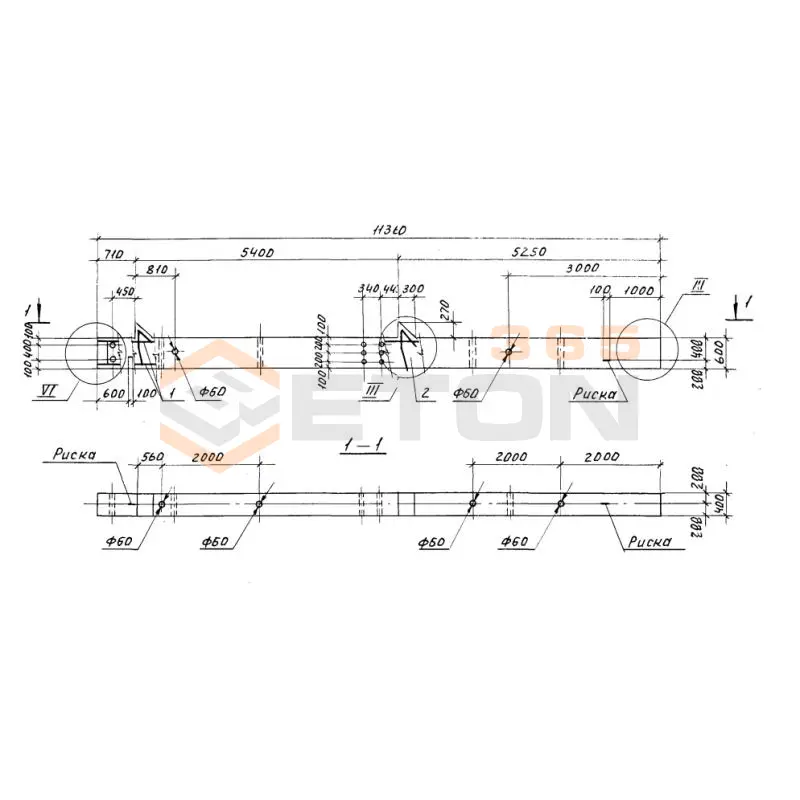

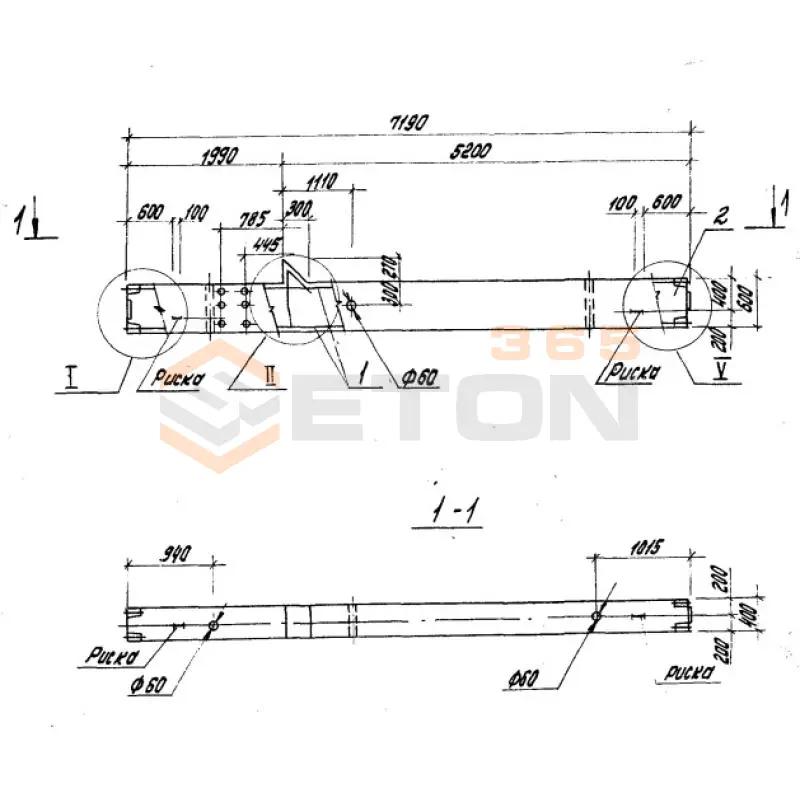

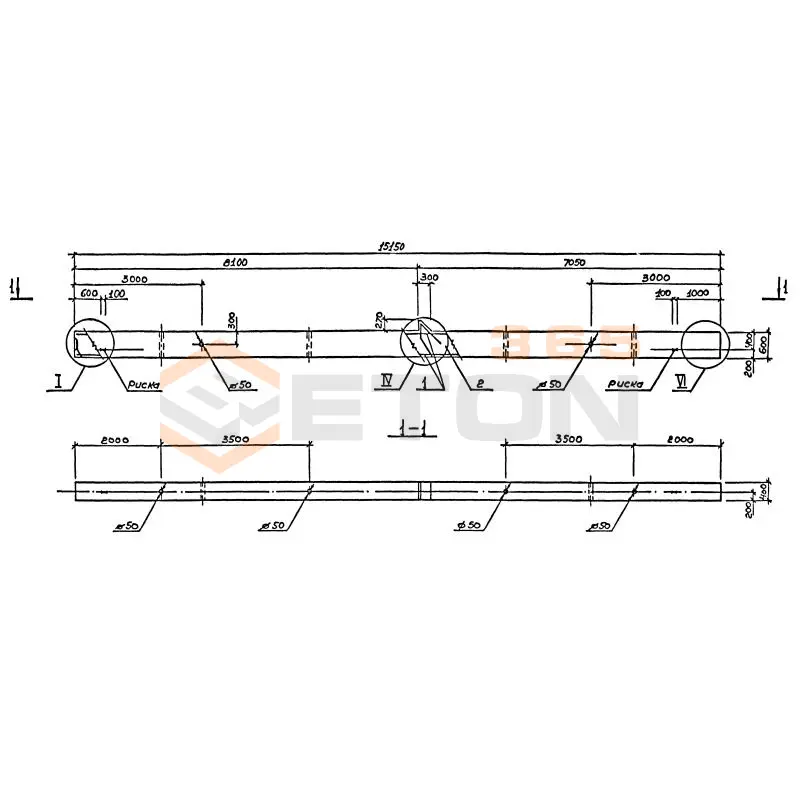

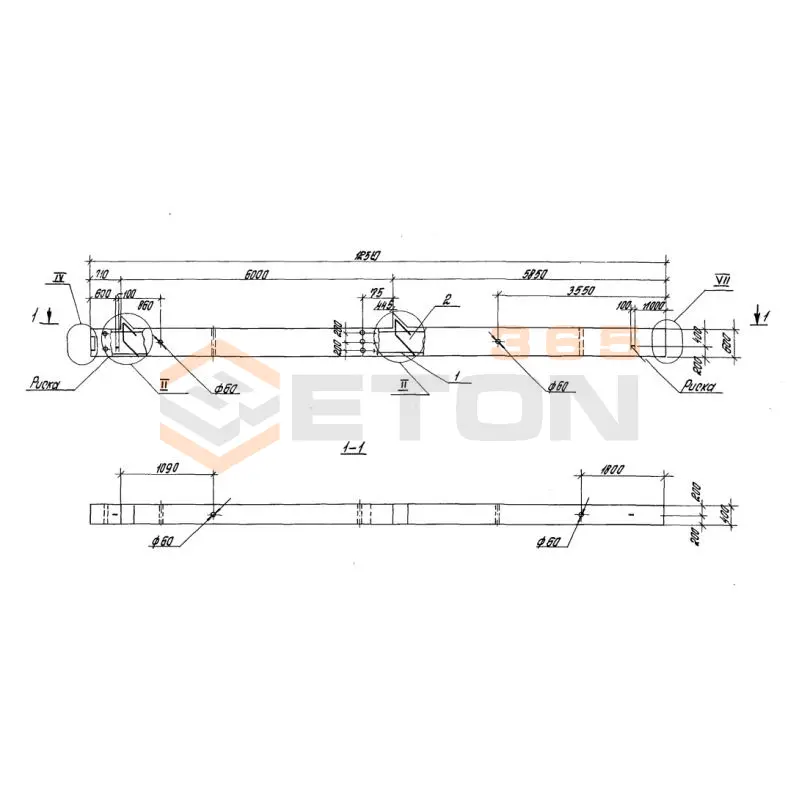

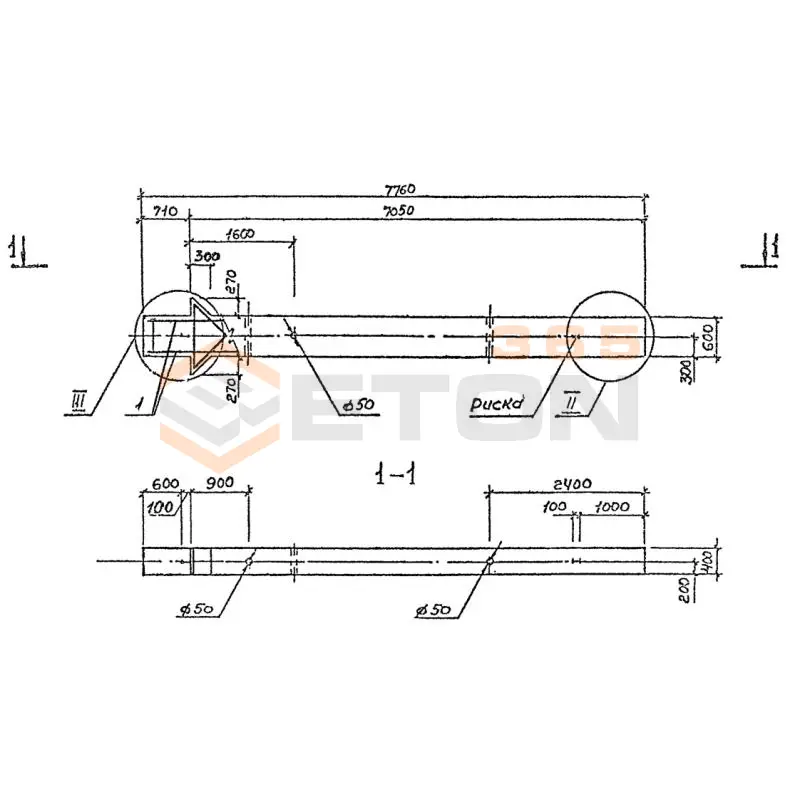

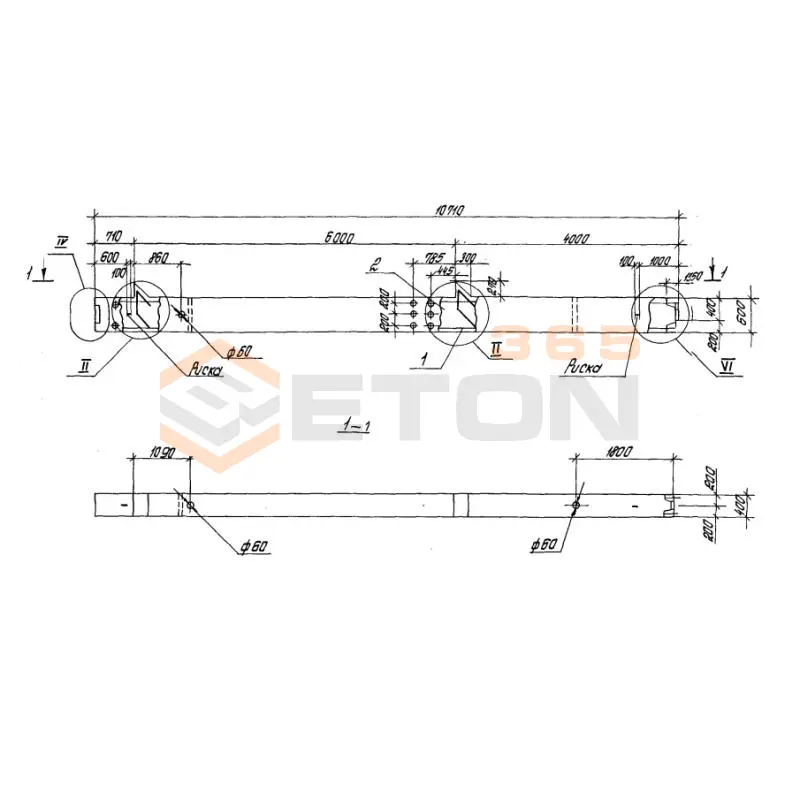

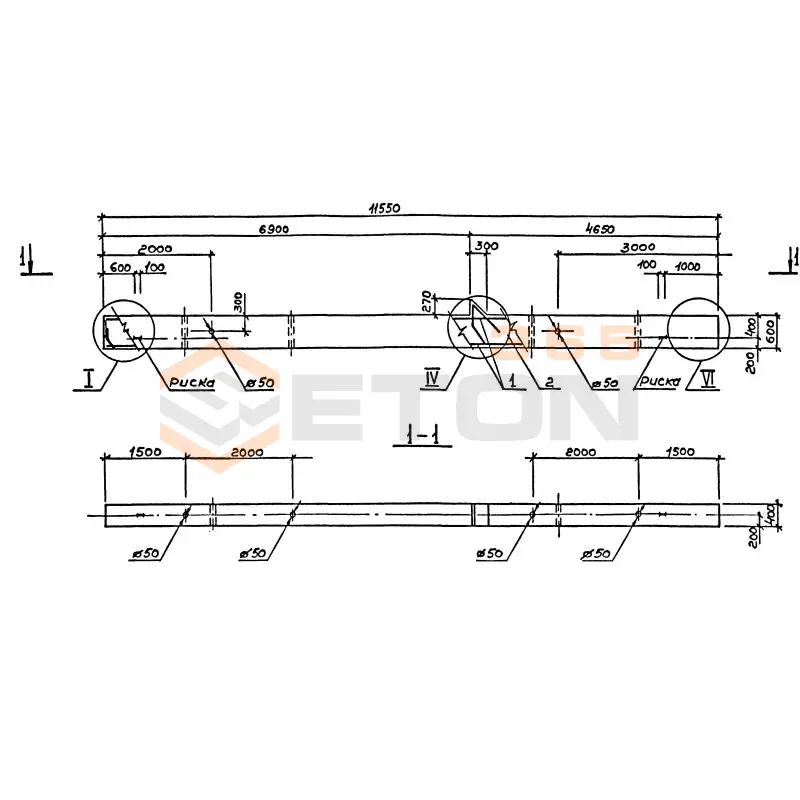

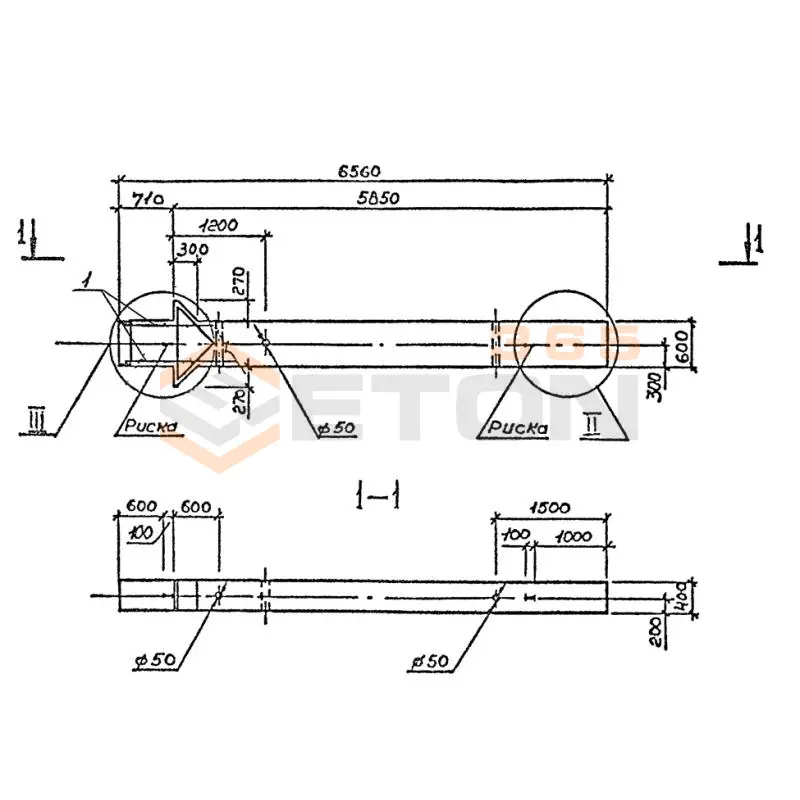

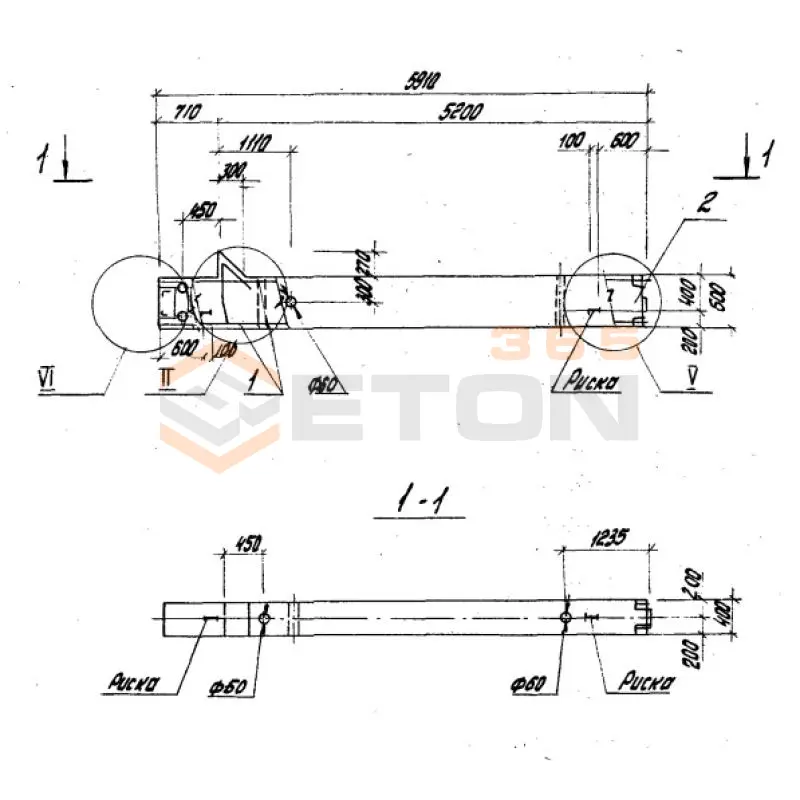

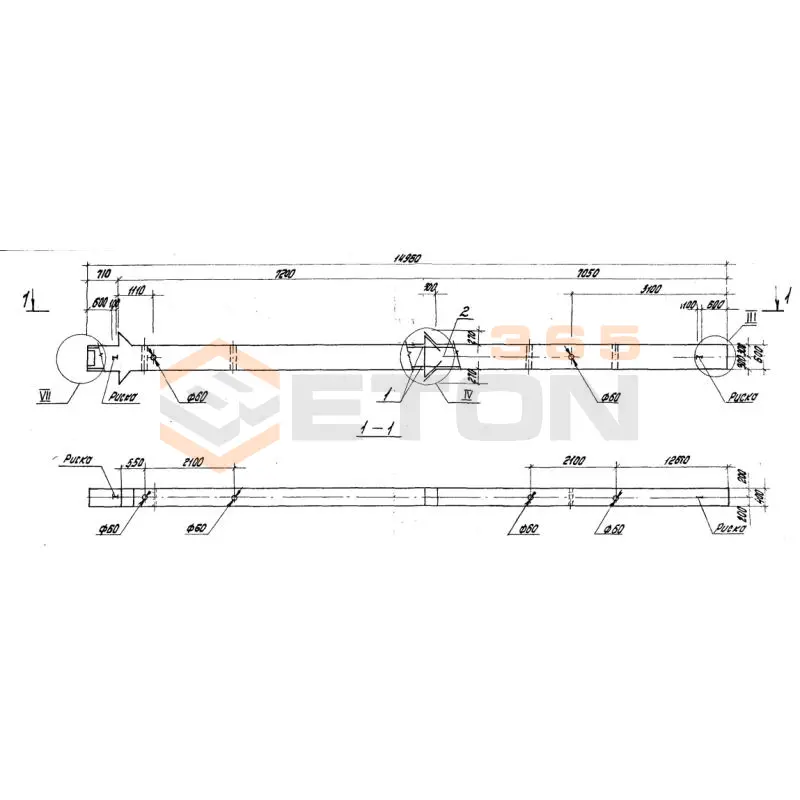

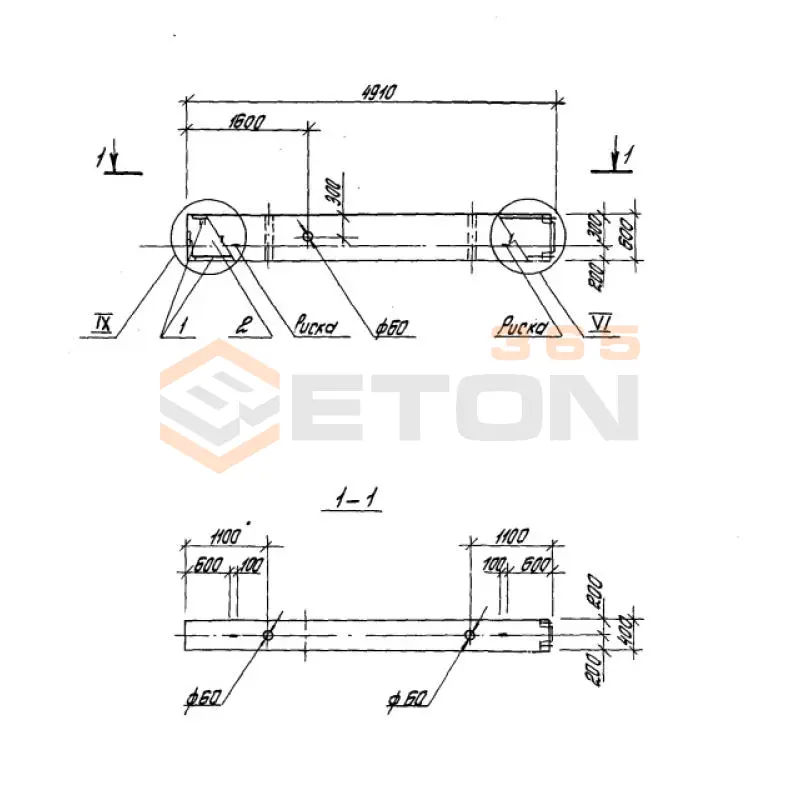

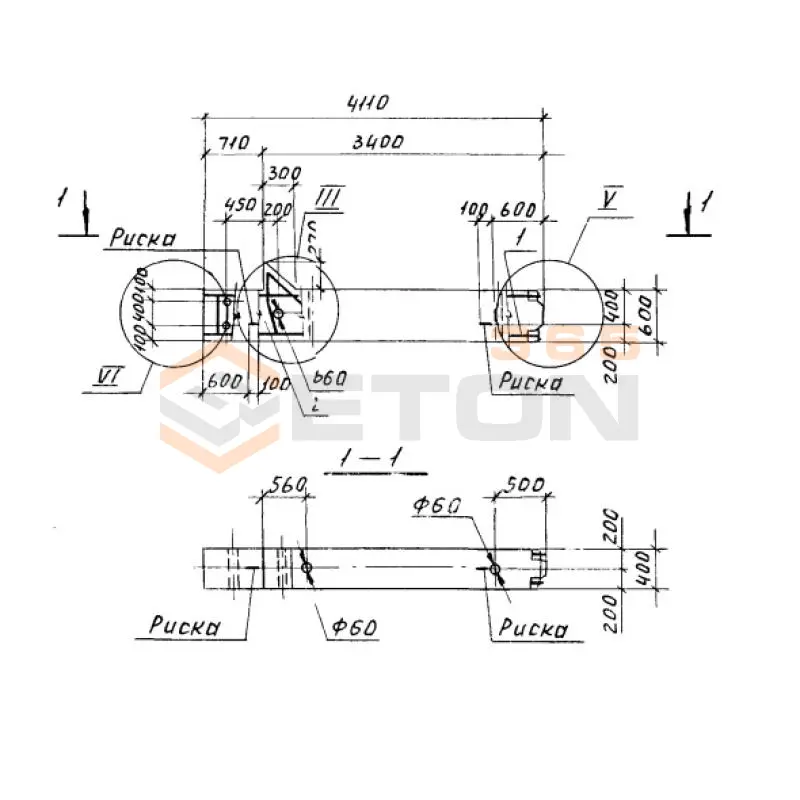

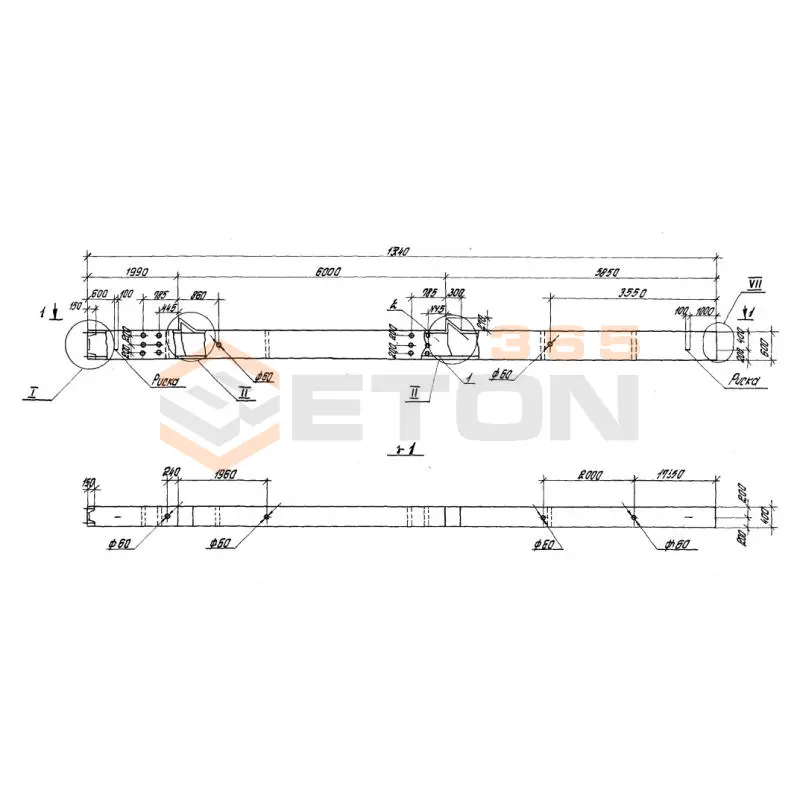

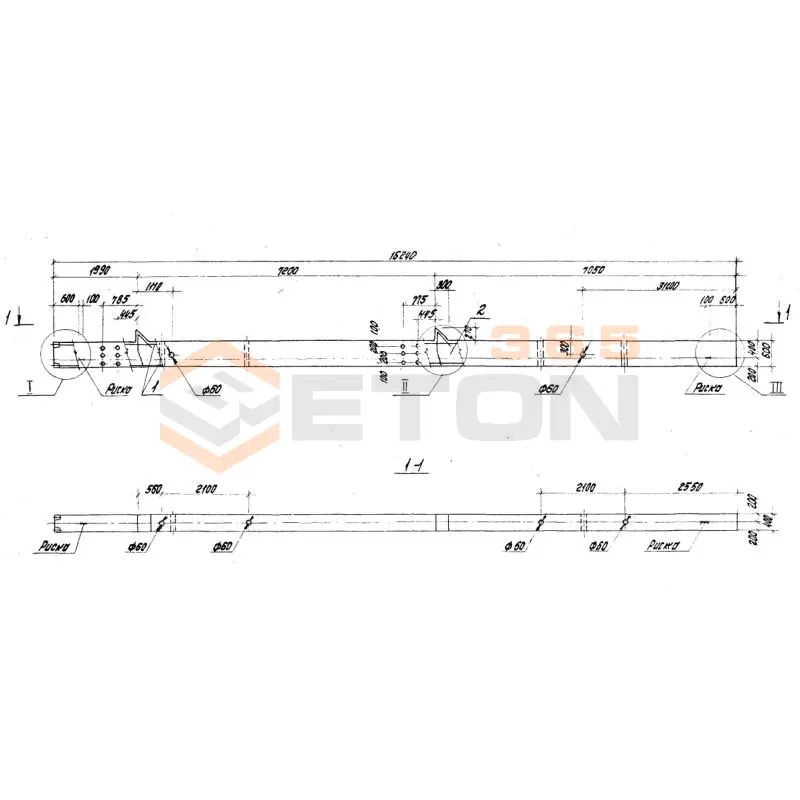

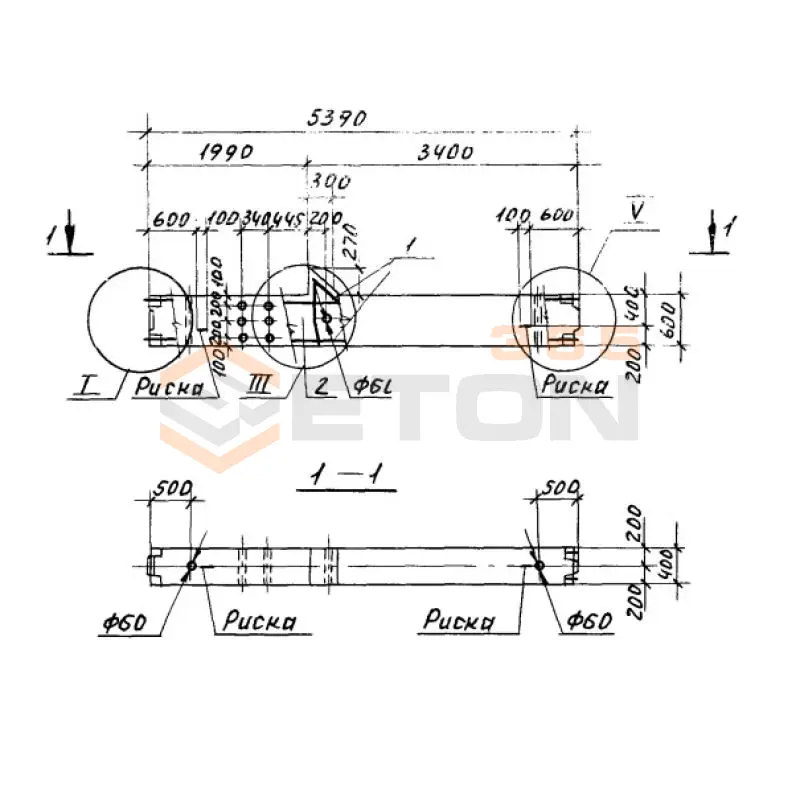

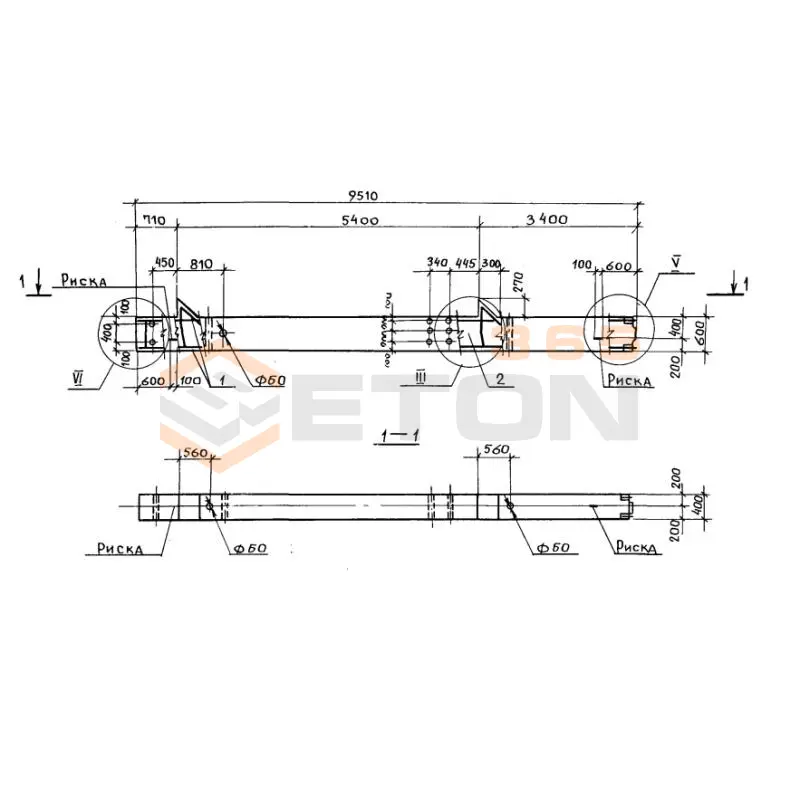

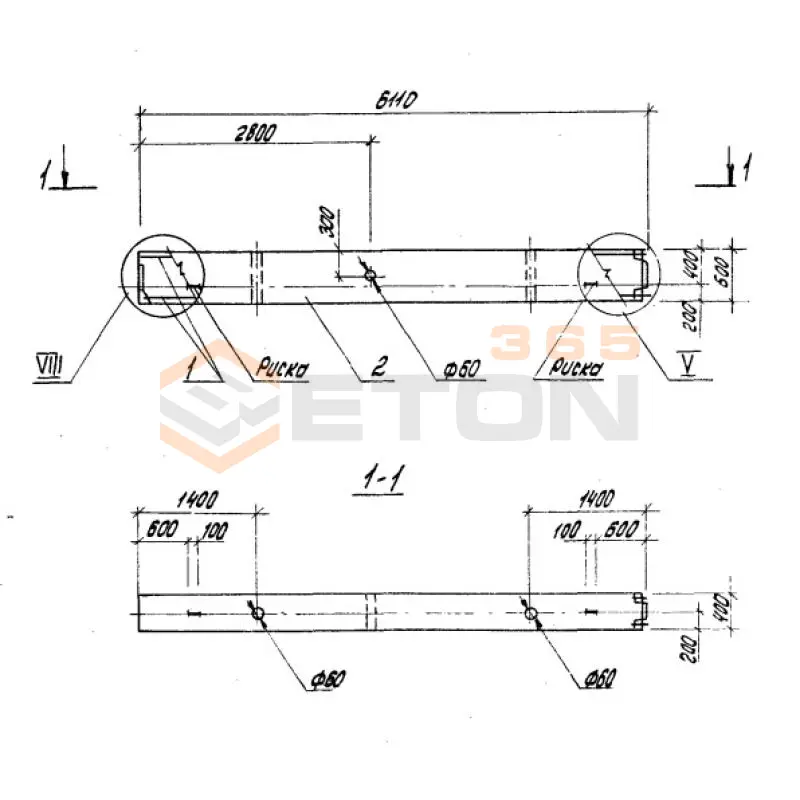

Колонны железобетонные для многоэтажных зданий поперечного сечения 400*600 Серия 1.020-1/87 ( 1.020.1-7, 1.020-1/83, ИИ 04-1, 1.020.1-3пв )

Колонны серии 1.020-1/87 с поперечным сечением 400×600 мм предназначены для каркасов многоэтажных зданий. Основные характеристики:

• Расчетная нагрузка: варьируется в зависимости от марки бетона и высоты этажа, но для типовых условий (бетон В15-В25, этаж 3.0-4.2 м) составляет примерно 1500-2500 кН (150-250 тонн) на сжатие.
• Марка бетона: по серии применяется бетон классов В15, В20, В22.5, В25.
• Армирование: пространственный каркас из стальной арматуры классов А-I, А-III.
• Монтажные элементы: закладные детали и выпуски арматуры для соединения с ригелями и другими элементами каркаса.

Монтаж колонн серии 1.020-1/87 выполняется строго по проекту:

1. Подготовка основания: Колонна устанавливается на стальной опорный лист или непосредственно на нижележащую колонну через сварной стык. Поверхность опоры должна быть выверена по уровню.
2. Стыковка: Вертикальные стыки между колоннами, как правило, выполняются с помощью стальных торцевых листов (оголовков и башмаков), которые свариваются между собой. Выпуски арматуры из нижележащей колонны заводятся в гнездо (стакан) вышележащей или соединяются с ее арматурным каркасом с последующим замоноличиванием.
3. Соединение с ригелями: Осуществляется через закладные детали колонны и ригеля, которые свариваются на месте.
4. Выверка: После установки колонна выверяется по вертикали и временно раскрепляется до монтажа ригелей и диафрагм жесткости.

Требования регламентированы ГОСТ и правилами техники безопасности:

• Транспортировка: Колонны перевозятся в горизонтальном положении на транспортных средствах с надежным креплением для предотвращения сдвигов и ударов. Подкладки под колонны располагаются в местах, указанных в проектной документации (обычно в зонах монтажных петель или в точках, где не возникнут трещины от изгиба).
• Складирование: На строительной площадке колонны складируются в горизонтальном положении в штабелях высотой не более 2-3 ярусов. Между ярусами обязательны прокладки из дерева или другого мягкого материала, расположенные строго друг над другом по вертикали, чтобы избежать возникновения изгибающих моментов и повреждений.
• Монтажные петли: Запрещается поднимать колонну за петли, не предназначенные для данного вида подъема (например, за вспомогательные петли для кантовки).

Основные преимущества колонн серии 1.020-1/87:

1. Типизация и унификация: Серия является стандартизированной, что упрощает проектирование, изготовление и поставку, снижает стоимость.
2. Проверенная надежность: Конструкции рассчитаны и апробированы десятилетиями использования в массовом строительстве, их несущая способность и поведение под нагрузкой хорошо изучены.
3. Технологичность: Конструкция колонн предусматривает удобные узлы стыковки (закладные детали, выпуски арматуры), что ускоряет и упрощает монтаж.
4. Широкая номенклатура: Серия включает колонны разной высоты, несущей способности и с разным расположением закладных деталей, что позволяет подобрать оптимальный вариант для конкретного проектного решения.

Армирование и защита от коррозии выполняются в соответствии с требованиями серии и действующих СНиП:

• Армирование: Колонна армируется пространственным каркасом из продольной рабочей арматуры (обычно класса А-III) и поперечных хомутов (обычно класса А-I). Диаметр и шаг хомутов обеспечивают необходимую прочность и устойчивость продольных стержней.
• Защита от коррозии: Основная мера защиты стальной арматуры – обеспечение защитного слоя бетона. Его толщина нормируется (обычно 25-30 мм для колонн) и строго контролируется при изготовлении. Сам бетон, будучи плотным и маловодопроницаемым, создает щелочную среду, пассивирующую сталь и предотвращающую ее коррозию. Дополнительные мероприятия (например, использование композитной арматуры или добавки в бетон) в данной типовой серии, как правило, не предусмотрены, если иное не указано в специальном проекте для агрессивных сред.
