Колонны Серия ИИ 22-2/70

Колонны серии ИИ 22-2/70 — это железобетонные изделия, предназначенные для использования в каркасах общественных, производственных и жилых зданий. Основные характеристики:

• Типоразмер: Серия включает колонны высотой от 3,0 до 7,2 метров.
• Нагрузка: Расчётная нагрузка на колонну — до 700 кН (70 тонн).
• Материал: Бетон класса В15-В30, арматура — стальные стержни классов А-I, А-III.
• Область применения: Несущие элементы в зданиях с шагом колонн 6 и 12 метров, преимущественно для сооружений с высотой этажа 3,6-4,8 метра. Используются в условиях сейсмичности до 7 баллов.

Монтаж колонн ИИ 22-2/70 требует соблюдения следующих правил:

1. Подготовка основания: Колонна устанавливается на стальной башмак или непосредственно на фундамент стаканного типа. Проверяется горизонтальность опорной поверхности.
2. Анкеровка: В верхней части колонны предусмотрены выпуски арматуры или закладные детали для соединения с ригелями и балками. Анкерные болты замоноличиваются после выверки положения.
3. Выверка: Положение колонны контролируется по вертикали с помощью теодолита или отвеса. Допустимое отклонение — не более 1/200 высоты колонны.
4. Крепление: До замоноличивания стыков колонны временно раскрепляются подкосами.

Транспортировка и хранение колонн ИИ 22-2/70 должны соответствовать ГОСТ и учитывать их габариты и массу:

• Транспортировка: Перевозка осуществляется на специализированном транспорте (панелевозы, тралы). Колонны укладываются в рабочее положение (горизонтально) на деревянные прокладки толщиной не менее 50 мм, расположенные в местах монтажных петель.
• Складирование: На стройплощадке колонны хранятся в штабелях высотой не более 2/3 от ширины изделия. Подкладки укладываются друг над другом вертикально. Запрещается сбрасывание и удары для предотвращения трещин.

Долговечность и огнестойкость обеспечиваются за счёт конструктивных и материальных решений:

• Защитный слой бетона: Толщина защитного слоя арматуры составляет 20-30 мм, что предотвращает коррозию арматуры.
• Марка бетона: Применение бетона с низкой проницаемостью (В15-В30) повышает стойкость к атмосферным воздействиям и агрессивным средам (при необходимости используются специальные добавки).
• Огнестойкость: Колонны соответствуют требованиям пожарной безопасности — предел огнестойкости составляет R 90-R 150 (в зависимости от толщины сечения и защитного слоя), что позволяет выдерживать воздействие огня до 2,5 часов.

Каждая партия колонн сопровождается следующей документацией:

1. Паспорт изделия: Указываются марка, дата изготовления, прочностные характеристики бетона, результаты испытаний.
2. Сертификаты: На арматуру и бетон.

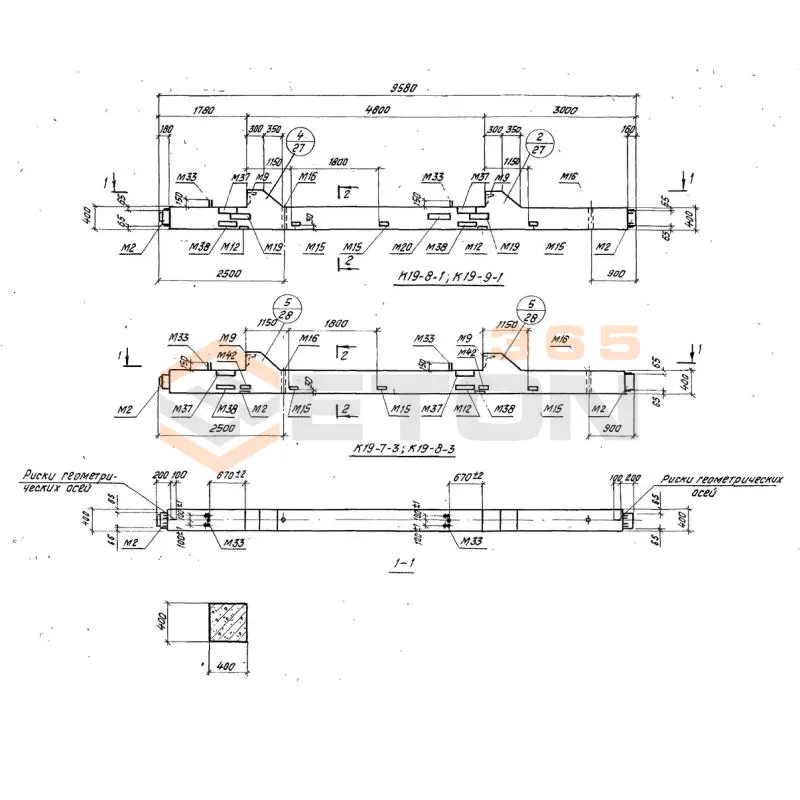

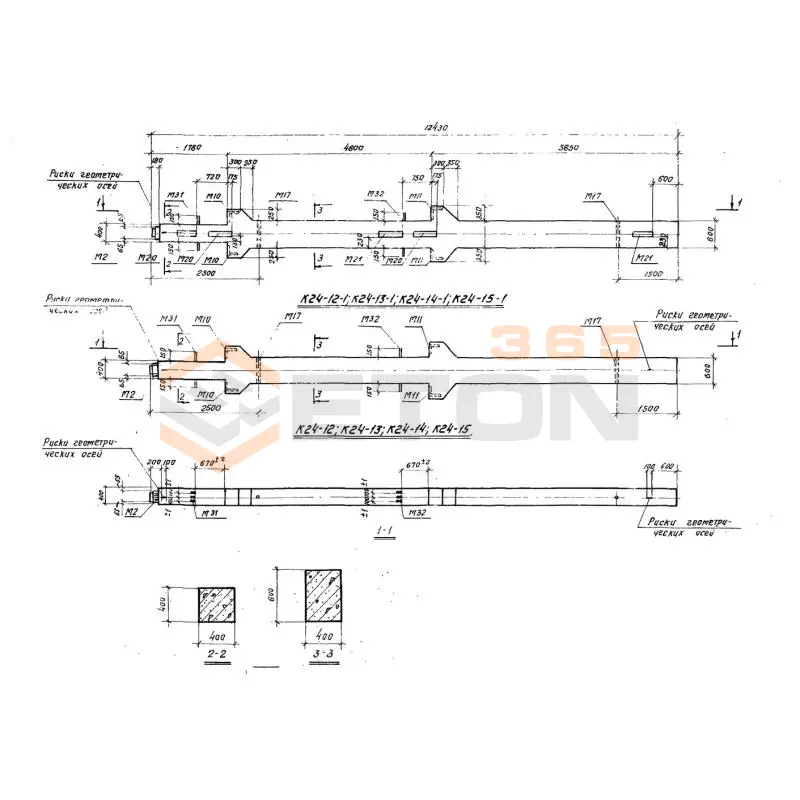

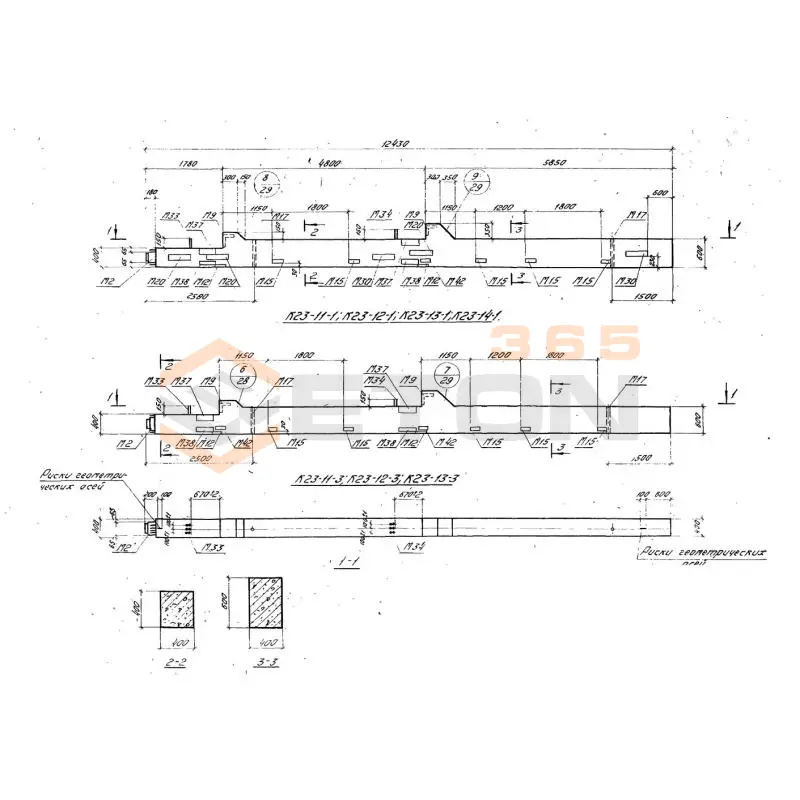

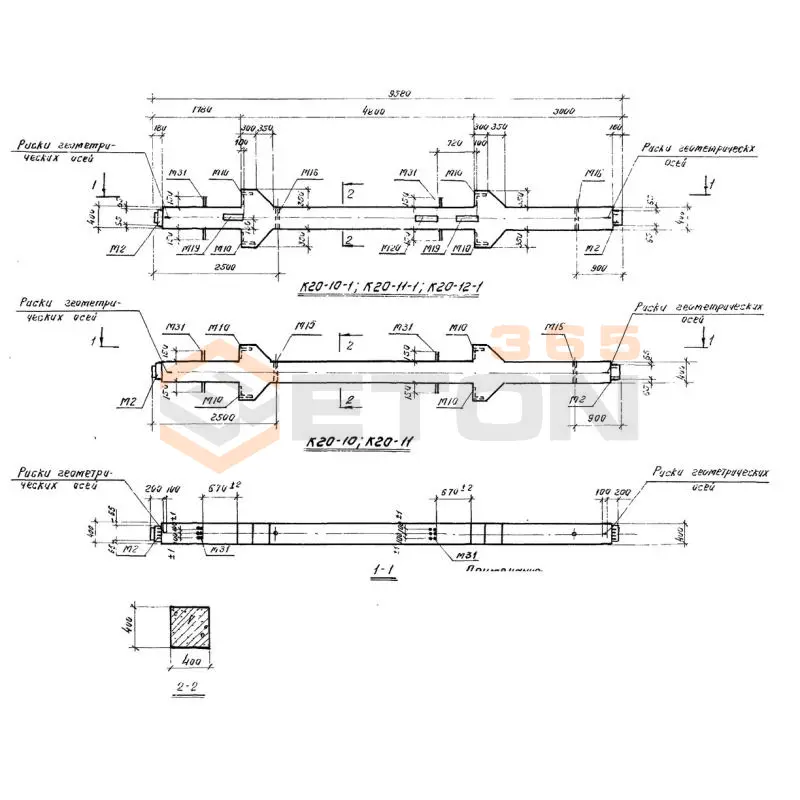

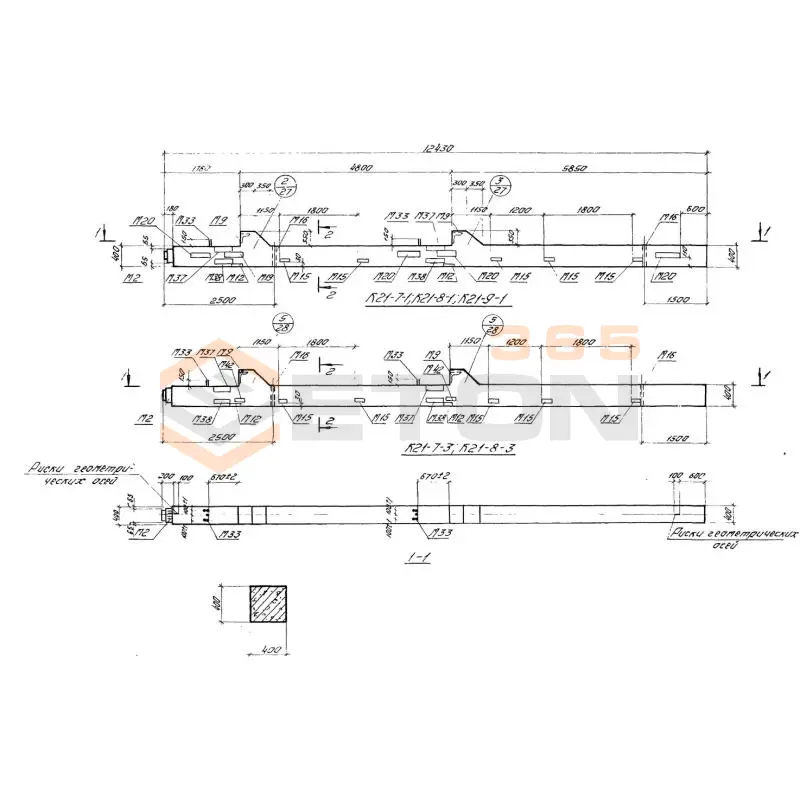

3. Рабочие чертежи: Серия ИИ 22-2/70.

Контроль качества включает:

• Входной контроль материалов (бетонная смесь, арматура).
• Пооперационный контроль при изготовлении (укладка бетона, вибрирование).
• Приёмосдаточные испытания: проверка прочности бетона (испытание образцов-кубов), геометрических параметров, наличия трещин.
