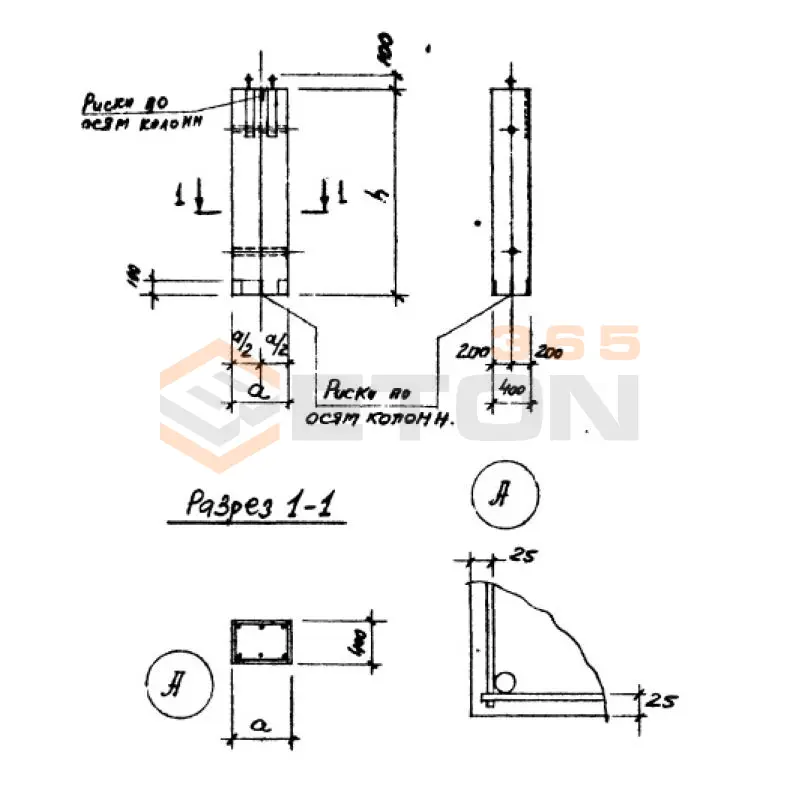

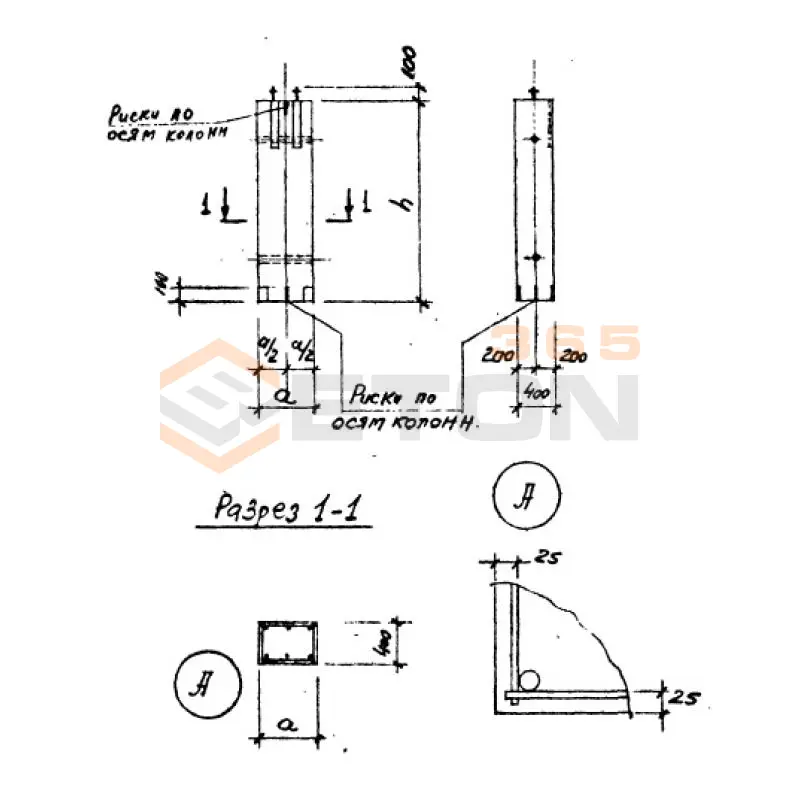

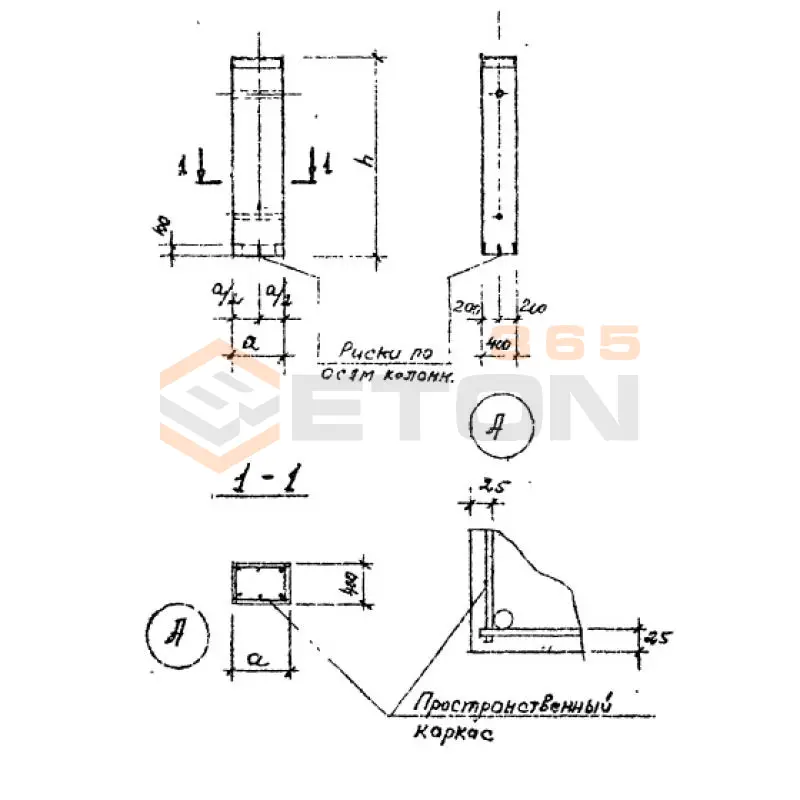

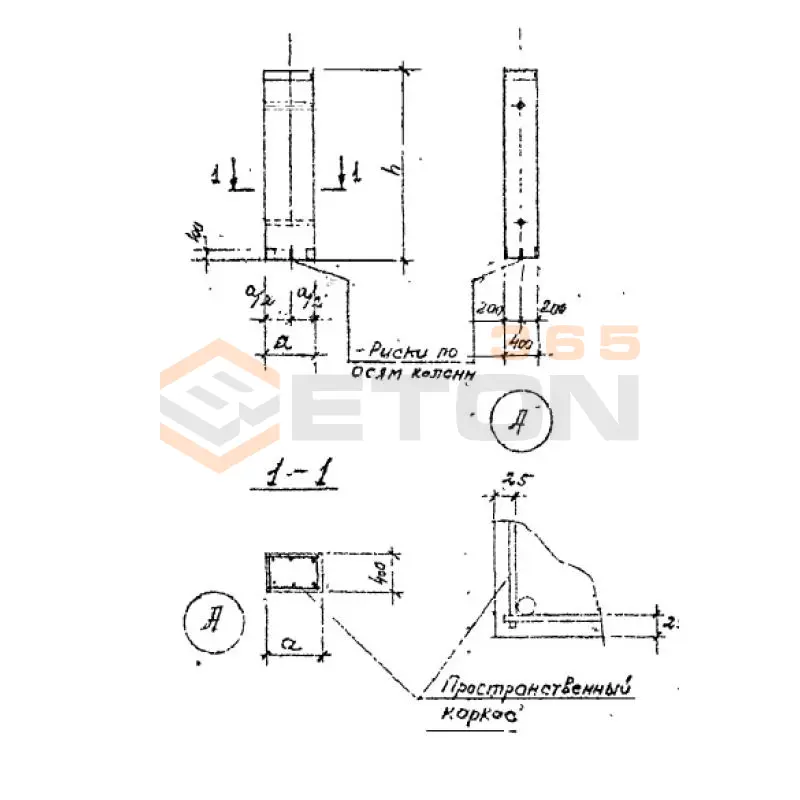

Колонны Серия 3.402-24

Колонны данной серии применяются в основном для возведения каркасов многоэтажных производственных, общественных и жилых зданий. Они рассчитаны на работу в зданиях с шагом несущих конструкций 6 и 12 метров, с высотой этажа, как правило, 3.6, 4.2, 4.8, 6.0 метров. Колонны предназначены для эксплуатации в условиях сейсмичности до 6 баллов включительно, при условии, что грунты основания не являются просадочными.

Серия включает несколько типов колонн, различающихся по назначению и месту в каркасе здания. Основные типы:

1. Колонны крайних рядов (К): Устанавливаются по периметру здания. Имеют консоли для опирания плит покрытия или перекрытия с одной стороны.
2. Колонны средних рядов (С): Устанавливаются внутри здания. Могут иметь консоли с двух сторон или не иметь их.
3. Колонны фахверковые (Ф): Предназначены для крепления стенового ограждения и восприятия ветровых нагрузок, не несут нагрузку от перекрытий.

Маркировка колонн строится по принципу: КСХ-ХХ/Х, где:

• К – тип колонны (К – крайнего ряда, С – среднего ряда, Ф – фахверковая).
• С – прямоугольного сечения (сплошные).
• Х – цифра, обозначающая несущую способность (условный номер по несущей способности).
• ХХ – цифры, обозначающие высоту колонны в дециметрах.
• Х – наличие дополнительной характеристики (например, наличие закладных деталей или особенности конструкции).

Пример: КС5-45 – колонна крайнего ряда, сплошного сечения, 5-й типоразмер по несущей способности, высотой 4.5 метра.

Основные параметры колонн:

• Сечение: Как правило, прямоугольное. Наиболее распространенные размеры поперечного сечения: 300x300 мм, 300x400 мм, 400x400 мм, 400x500 мм, 400x600 мм. Конкретный размер зависит от этажности, шага колонн и нагрузки.
• Высота: Стандартная высота (длина) варьируется в зависимости от высоты этажа. Типовые значения: 3.6 м, 4.2 м, 4.8 м, 6.0 м, 7.2 м, 8.4 м, 9.6 м, 10.8 м и более.
• Материал: Тяжелый бетон классов по прочности на сжатие В15, В20, В25 (M200, M250, M300).
• Армирование: Рабочая арматура из стальных стержневых классов А-III (А400) и А-I (А240) для конструктивной. Для поперечного армирования используется проволока или арматура меньшего диаметра.
• Монтажные элементы: Колонны имеют стальные закладные детали (пластины, анкеры) для крепления к фундаменту (стакану) и для соединения с ригелями или балками, а также монтажные петли для подъема.

Монтаж колонн данной серии имеет следующие особенности:

1. Установка в стаканы фундаментов: Колонны, как правило, устанавливаются в заранее подготовленные "стаканы" сборных железобетонных фундаментов.
2. Выверка положения: После установки колонна выверяется по осям и вертикали с помощью геодезических инструментов и временных расчалок.
3. Закрепление: После точной выверки стакан заливается бетонной смесью (обычно класса В12.5 - В15), что обеспечивает жесткое защемление колонны в фундаменте.
4. Стыковка по высоте: В многоэтажных зданиях колонны стыкуются друг с другом. Стык выполняется, как правило, с помощью стальных центрирующих прокладок и сварки выпусков арматуры или закладных деталей. После монтажа стык омоноличивается бетоном.
5. Соединение с другими элементами: С ригелями и балками колонны соединяются через сварку закладных деталей.

Колонны серии 3.402-24 рассчитаны на восприятие:

• Вертикальных нагрузок: Собственный вес, вес перекрытий, покрытий, технологического оборудования, снега, полезная (временная) нагрузка.
• Горизонтальных нагрузок: Ветровые нагрузки, а также нагрузки от кранового оборудования (если таковое предусмотрено проектом).

Подбор конкретного типоразмера колонны (марки) осуществляется на стадии проектирования на основе расчета. Расчет учитывает:

• Суммарную расчетную нагрузку на колонну (в тоннах или кН).
• Высоту этажа.
• Размеры здания в плане (шаг колонн).
• Условия эксплуатации (сейсмичность, агрессивность среды).
• По расчетной нагрузке и высоте из альбома чертежей серии выбирается колонна с соответствующей несущей способностью и габаритами.
