Колонны Серия 3.013.9-1

Вопрос 1: Каково основное назначение колонн серии 3.013.9-1 и в каких типах зданий они применяются?

Ответ: Колонны серии 3.013.9-1 предназначены для использования в качестве вертикальных несущих элементов каркаса одноэтажных промышленных зданий. Они воспринимают нагрузки от покрытия, подкрановых балок (при их наличии), стенового ограждения и передают их на фундамент. Данная серия широко применяется в зданиях с мостовыми кранами грузоподъемностью до 50 тонн, а также в бескрановых зданиях различного назначения (производственные цеха, склады, депо).

Вопрос 2: Какие основные типоразмеры и характеристики имеют колонны этой серии?

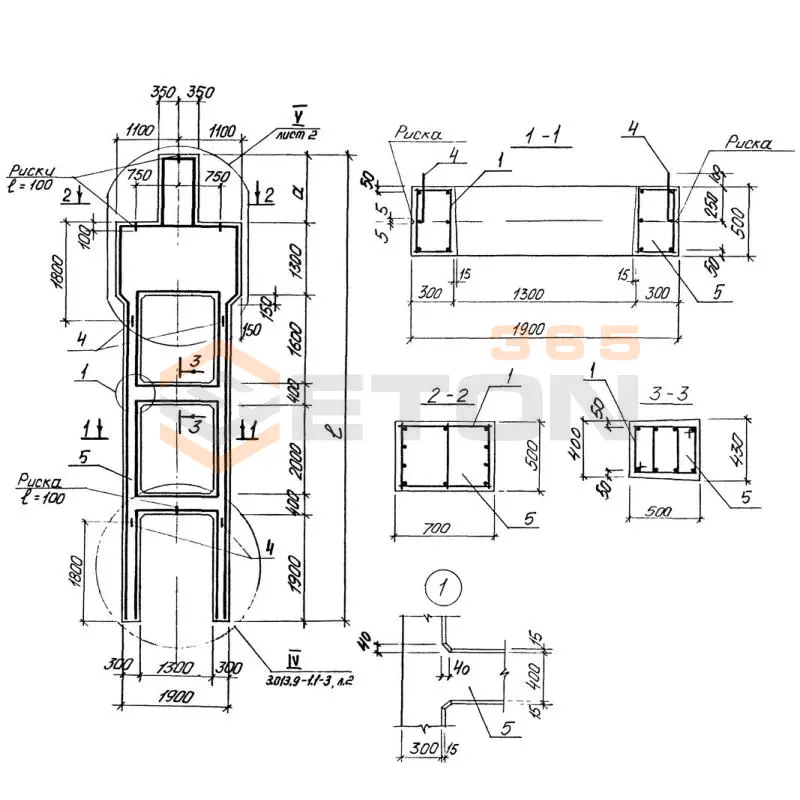

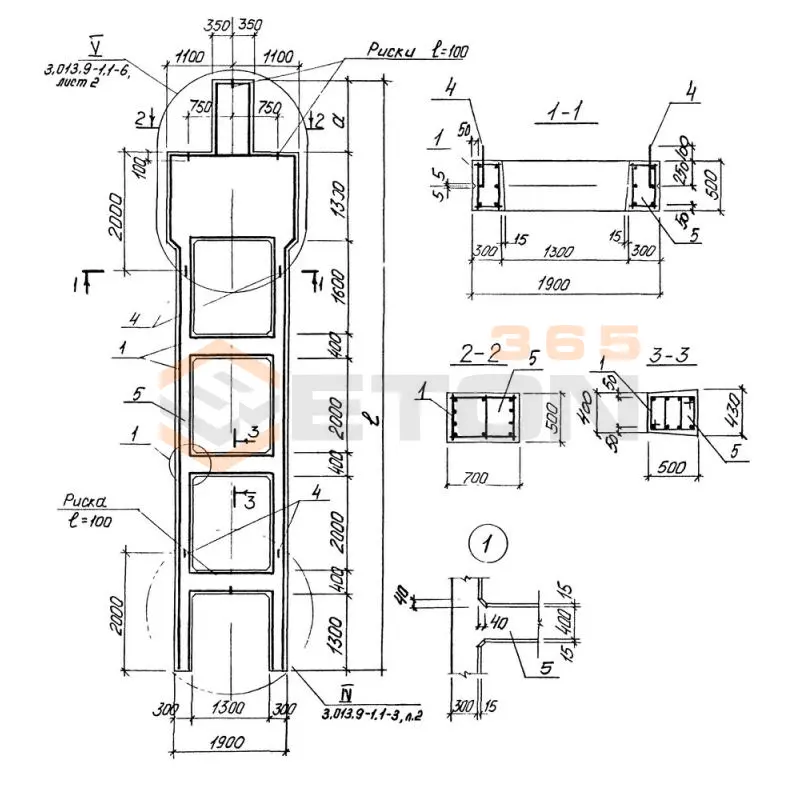

Ответ: Серия 3.013.9-1 включает в себя два основных типа колонн: крайние (К) и средние (С). Их типоразмеры определяются следующими параметрами:

• Высота: Зависит от шага колонн (как правило, 6 или 12 метров) и высоты здания (от 4.8 до 18 метров и более).
• Сечение: Как правило, прямоугольное или двухветвевое (для колонн высотой более 14 метров). Размеры поперечного сечения могут быть, например, 400x400 мм, 400x600 мм, 400x800 мм и т.д., в зависимости от нагрузки.
• Несущая способность: Определяется расчетом и зависит от марки бетона (чаще В15, В20, В25) и армирования. В паспортах на изделия указывается расчетная нагрузка, которую они могут выдержать.

Вопрос 3: Как осуществляется монтаж и закрепление колонн серии 3.013.9-1?

Ответ: Монтаж колонн осуществляется с помощью грузоподъемной техники. В нижней части колонны (башмаке) имеются закладные детали или выпуски арматуры для соединения с фундаментным стаканом. После установки колонны в стакан и выверки ее положения по вертикали и в плане, стакан заливается бетонной смесью (обычно класса В15 или В20), что обеспечивает жесткое защемление колонны в фундаменте. В верхней части колонны также предусмотрены закладные детали или выпуски арматуры для крепления подкрановых балок и несущих конструкций покрытия (ферм, балок).

Вопрос 4: Какие марки бетона и классы арматуры используются при изготовлении этих колонн?

Ответ: Для изготовления колонн серии 3.013.9-1, как правило, применяется:

• Бетон: Тяжелый бетон классов по прочности на сжатие В15, В20, В25. Марка бетона по морозостойкости не ниже F50, а по водонепроницаемости — W4, что обеспечивает долговечность конструкции в условиях промышленной среды.
• Арматура: В качестве рабочей продольной арматуры используется сталь классов А-III (А400) или Ат-IV (А600). Для поперечного армирования (хомуты) применяется сталь класса А-I (А240) или Вр-I.

Вопрос 5: На что важно обратить внимание при приемке и осмотре колонн на строительной площадке?

Ответ: При приемке колонн серии 3.013.9-1 необходимо провести визуальный и инструментальный контроль:

1. Наличие документации: Паспорт изделия, сертификаты на бетон и арматуру.
2. Внешний вид: Отсутствие трещин (допускаются лишь усадочные шириной раскрытия не более 0,2 мм), сколов бетона, оголения арматуры.
3. Геометрические параметры: Проверка соответствия габаритных размеров и положения закладных деталей проектным значениям.
4. Маркировка: На торце колонны должна быть четко нанесена маркировка, указывающая тип колонны (К или С), ее несущую способность, дату изготовления и номер партии.
