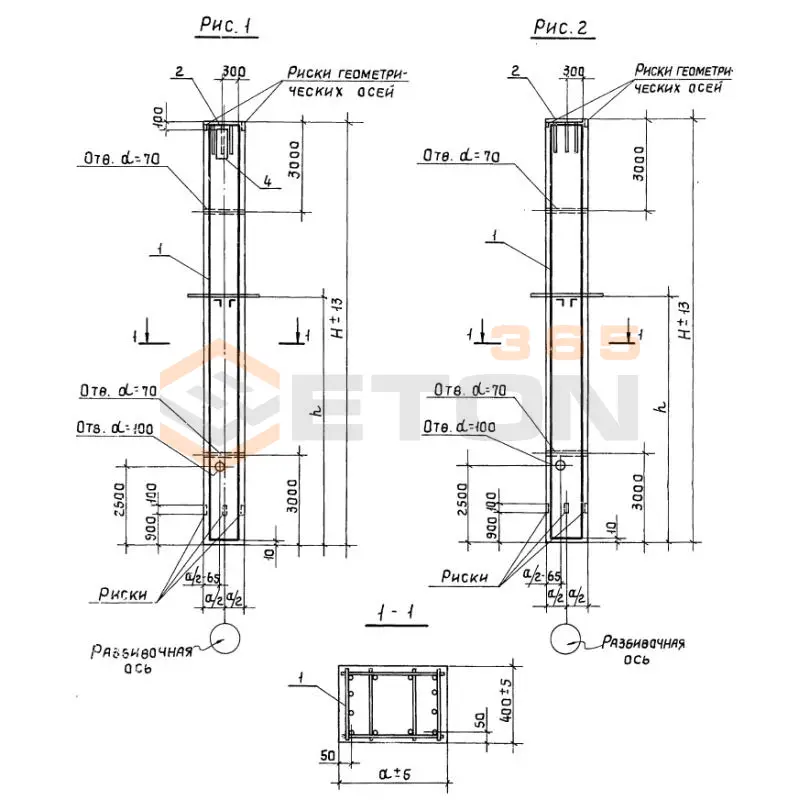

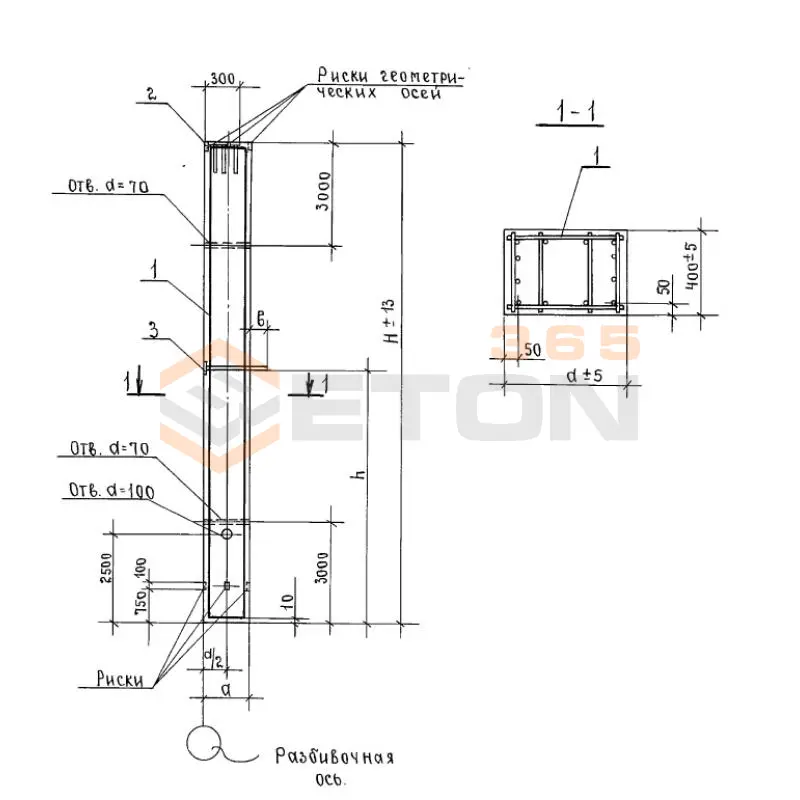

Колонны Серия 1.420-8/81

Колонны серии 1.420-8/81 предназначены для применения в каркасах многоэтажных промышленных, общественных и жилых зданий. Они используются в качестве вертикальных несущих элементов, воспринимающих нагрузку от вышележащих конструкций (перекрытий, покрытий, крановых балок) и передающих её на фундаменты. Серия разработана для зданий с высотой этажа 3,6; 4,2; 4,8; 6,0 и 7,2 метра.

При расчете и конструировании колонн серии 1.420-8/81 учитывается комплекс нагрузок и воздействий согласно действующим СНиП (ныне СП). Основные из них:

1. Постоянные нагрузки: собственный вес колонны, вес опирающихся на неё конструкций (балок, перекрытий).
2. Временные длительные и кратковременные нагрузки: полезная (технологическая) нагрузка на перекрытия, снеговая нагрузка.
3. Особые нагрузки: сейсмические, ветровые (для высотных зданий или при значительном парусности), нагрузки от мостовых кранов (для промышленных зданий).
4. Воздействия: температурно-влажностные воздействия, а также возможные отклонения геометрических параметров.

Колонны серии 1.420-8/81 изготавливаются из тяжелого бетона классов по прочности на сжатие В15 - В35. В качестве рабочей арматуры применяется сталь классов А-III (А400) и Ат-IIIC (А500С) для продольных стержней, и проволока или стержни класса Вр-I (В500) для поперечной арматуры (хомуты). Защитный слой бетона обеспечивает требуемую огнестойкость и защиту арматуры от коррозии. Марка бетона по морозостойкости и водонепроницаемости назначается в зависимости от условий эксплуатации здания.

Монтаж колонн серии 1.420-8/81 выполняется строго в соответствии с проектом производства работ (ППР). Основные правила:

1. Установка: Колонна устанавливается на подготовленное основание (стаканный фундамент) с выверкой по осям и вертикали.
2. Стыкование: Стык колонн между собой по высоте, как правило, выполняется в уровне перекрытия. Концы колонн имеют выпуски арматуры или закладные детали, которые соединяются сваркой или на болтах. Стык затем замоноличивается бетоном на мелком заполнителе.
3. Крепление: До момента замоноличивания стыка колонна должна быть надежно закреплена временными связями (раскосами) от опрокидывания.
4. Контроль: Обязателен пооперационный контроль качества сварных швов, положения колонны и качества бетона в стыке.

Маркировка колонн в серии 1.420-8/81 строится по определенному принципу. Пример марки: К-1-14-5.

• "К" — обозначение типа элемента (Колонна).
• "1" — номер типа поперечного сечения (например, прямоугольное сечение с консолями).
• "14" — номер типоразмера, который определяет высоту колонны и приложенную к ней нагрузку.
• "5" — дополнительная характеристика, указывающая на особенности конструкции (например, наличие дополнительных закладных деталей для крепления подкрановых путей или стеновых ограждений).

Таким образом, марка однозначно определяет геометрические размеры, несущую способность и конструктивное исполнение колонны.
