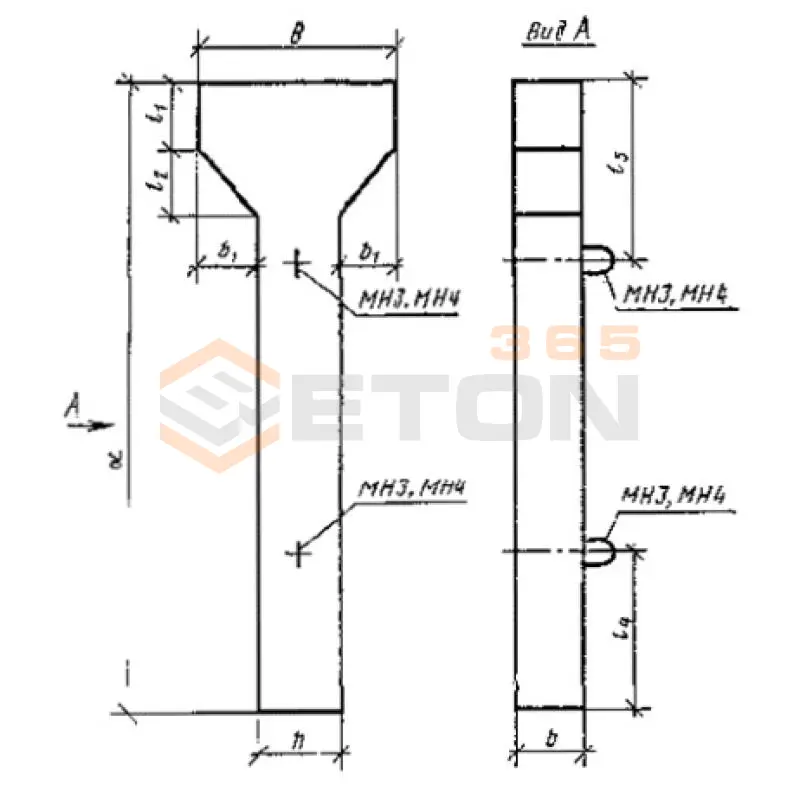

Колонны ГОСТ 23899-79

ГОСТ 23899-79 устанавливает типы колонн для каркасов зданий различного назначения. Основное деление происходит по типу арматуры:

1. Колонны с ненапрягаемой арматурой (К): Применяются в зданиях с преимущественно статическими нагрузками.
2. Колонны с предварительно напряженной арматурой (КН): Используются в зданиях и сооружениях, где возможны значительные динамические нагрузки, воздействия температуры или требуется повышенная трещиностойкость.

Колонны также различаются по форме поперечного сечения (прямоугольные, двухветвевые) и по способу опирания вышележащих конструкций (с консолями для балок или без них). Их основное назначение — быть вертикальными несущими элементами каркаса, передающими нагрузку от перекрытий, покрытий, кранового оборудования и других элементов на фундамент.

Использование стандартизированных колонн по ГОСТ 23899-79 дает ряд преимуществ:

• Стандартизация и унификация: Габаритные параметры и узлы сопряжения унифицированы, что упрощает проектирование и сборку конструкций.
• Проверенная надежность: Конструкции и технологии изготовления отработаны десятилетиями, что гарантирует их прочность и долговечность.
• Высокая несущая способность: Колонны рассчитаны на значительные нагрузки, что позволяет возводить многоэтажные здания и сооружения с тяжелым оборудованием.
• Огнестойкость: Железобетон обладает высокой сопротивляемостью огню по сравнению со стальными конструкциями.
• Промышленное изготовление: Производство в заводских условиях обеспечивает стабильно высокое качество бетона и точность геометрических параметров.

При выборе и приемке колонн ГОСТ 23899-79 необходимо контролировать следующие параметры:

1. Маркировка: Она должна четко соответствовать проекту и включать тип колонны, несущую способность, габаритные размеры, марку бетона.
2. Проектная документация: Колонна должна быть подобрана в соответствии с расчетными нагрузками и условиями эксплуатации здания.
3. Качество бетона: Проверяется паспорт на бетон, а при необходимости — прочность методом неразрушающего контроля. На поверхности не должно быть трещин (кроме усадочных шириной раскрытия до 0,1 мм), раковин, сколов бетона в зонах установки закладных деталей.
4. Геометрические размеры: Допустимые отклонения регламентированы стандартом и должны быть проверены.
5. Положение закладных деталей и выпусков арматуры: Их расположение и размеры должны точно соответствовать рабочим чертежам для обеспечения корректного соединения с другими элементами каркаса.

Монтаж колонн имеет свои ключевые особенности:

• Подготовка основания: Колонна устанавливается на стальные опорные плиты или непосредственно на фундаментный стакан. Поверхность опоры должна быть выверена по уровню и очищена.
• Стыковка: Вертикальные стыки колонн между собой, как правило, выполняются с помощью стальных центрирующих прокладок и сварки выпусков арматуры или закладных деталей. Стык затем замоноличивается бетоном на мелком заполнителе.
• Временное крепление: До замоноличивания стыков колонны в стаканах фундаментов раскрепляются деревянными или инвентарными металлическими клиньями, а свободностоящие колонны — расчалками или подкосами.
• Выверка положения: Перед окончательным закреплением необходимо тщательно выверить колонну в плане и по вертикали с помощью теодолита или нивелира. Допустимые отклонения строго регламентированы.
• Обетонирование стыков: Работы проводятся после приемки каркаса и проверки правильности установки всех элементов. Бетонная смесь для замоноличивания должна иметь высокую пластичность.
