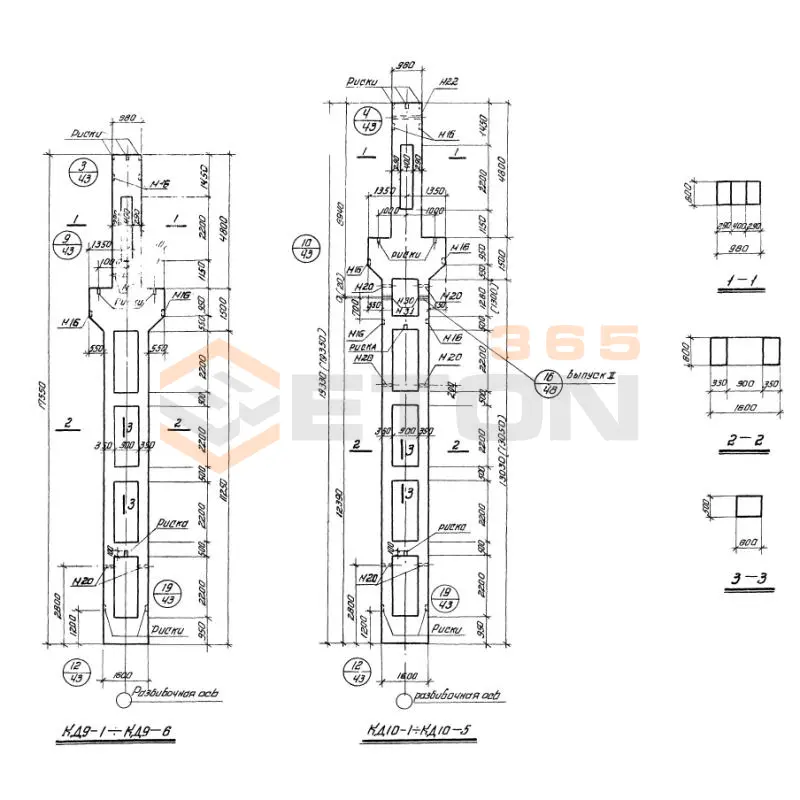

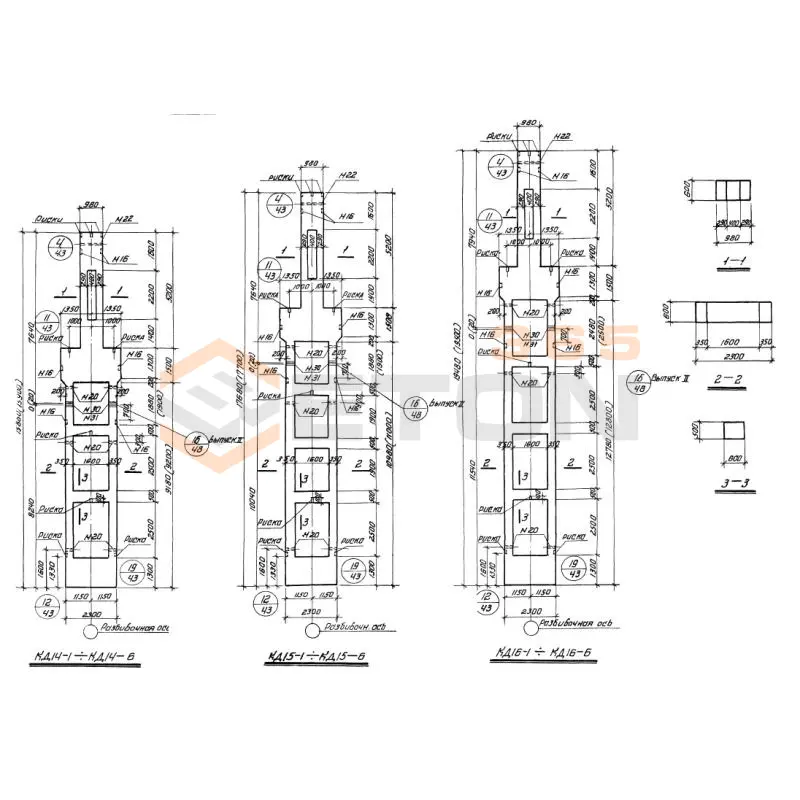

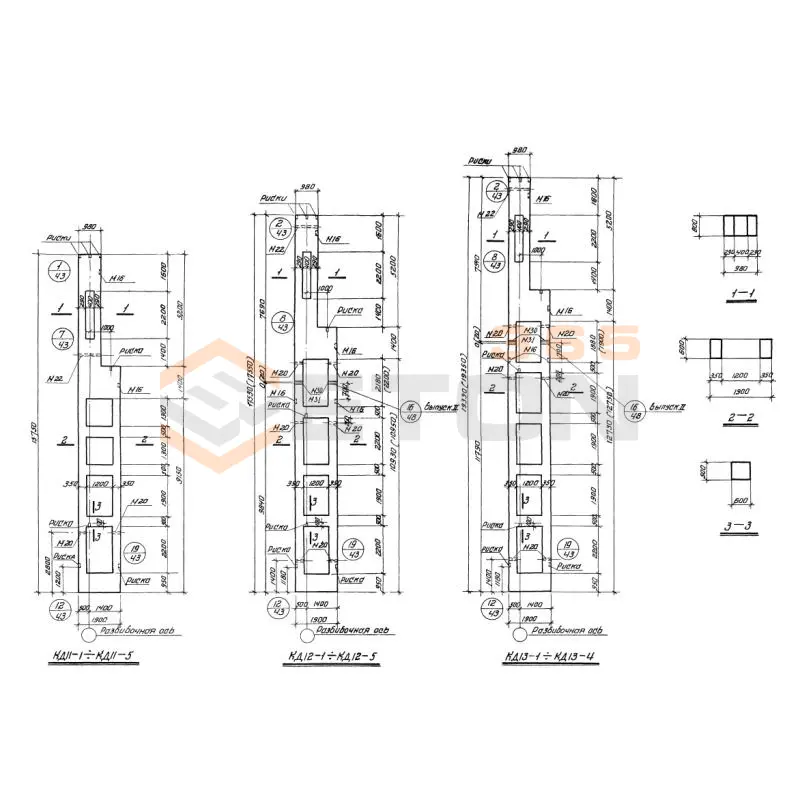

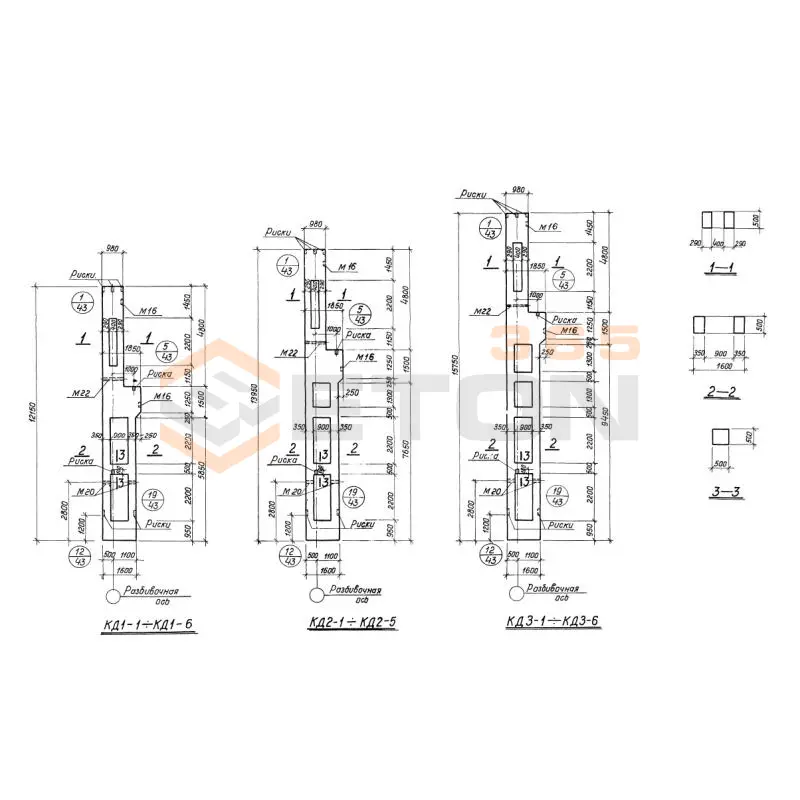

Колонны двухветвевые Серия КЭ 01-60

Ответ: Колонны двухветвевые серии КЭ 01-60 применяются в качестве несущих вертикальных конструкций в каркасах промышленных зданий, преимущественно одноэтажных. Они используются при значительных нагрузках от кранового оборудования (мостовые краны), при больших пролетах и высотах зданий, а также в случаях, когда требуется обеспечить свободное пространство на уровне пола без промежуточных опор.

Ответ: Основные преимущества двухветвевых колонн:

1. Высокая несущая способность при изгибе: Конструкция с двумя ветвями, соединенными решеткой, обладает значительно большей гибкостью и устойчивостью к горизонтальным нагрузкам (ветровым, от кранов) и внецентренному сжатию по сравнению со сплошной колонной того же сечения.
2. Экономия материала: При равной несущей способности двухветвевая колонна часто оказывается более материалоэффективной для высоких конструкций с большими моментами, чем массивная сплошная.
3. Уменьшение массы: Меньшая масса облегчает транспортировку и монтаж, хотя сама конструкция является сборной.
4. Оптимальность для крановых нагрузок: Конструкция идеально подходит для восприятия динамических нагрузок от мостовых кранов, которые создают значительный момент в плоскости подкрановой балки.

Ответ:

• Основные элементы:

  1. Ветви (стойки): Два основных вертикальных элемента, работающих на сжатие.
  2. Распорка (решетка): Связи (обычно из железобетона или металла), соединяющие ветви между собой. Они обеспечивают совместную работу ветвей и воспринимают поперечные силы.
  3. Оголовок: Верхняя часть колонны, предназначенная для опирания подкрановых или подстропильных конструкций.
  4. Консоль (выступ): Для опирания подкрановой балки.
  5. База (башмак): Нижняя часть колонны, передающая нагрузку на фундамент.

• Стандартная маркировка: Маркировка по серии выглядит как, например, КЭ-60-1. Расшифровка:

  • К — колонна.
  • Э — двухветвевая (или "для крайних рядов" в некоторых интерпретациях, но в данной серии это признак двухветвевой конструкции).
  • 60 — показатель, связанный с грузоподъемностью крана (в данном случае до 50/30 т) или с типоразмером серии.
  • 1 — порядковый номер типа колонны в серии (может варьироваться в зависимости от высоты, нагрузки и привязки к оси).

Ответ: Колонны рассчитаны на комплекс нагрузок:

1. Вертикальные постоянные: Вес покрытия, стенового ограждения, собственный вес.
2. Вертикальные временные: Снеговая нагрузка.
3. Вертикальные крановые: Нагрузки от мостовых кранов (максимальное и минимальное давление колес).
4. Горизонтальные крановые: Поперечные тормозные силы от крана вдоль подкрановой балки и продольные силы вдоль цеха.
5. Ветровые нагрузки.

Факторы выбора конкретной марки колонны:

• Высота здания (отметка низа стропильной конструкции).
• Грузоподъемность крана и режим его работы.
• Шаг колонн в продольном ряду.
• Привязка к разбивочным осям (крайний ряд, средний ряд).
• Наличие фахверковых колонн (для торцевых стен).

Ответ:

1. Транспортировка и складирование: Из-за крупногабаритности и хрупкости железобетона требуют осторожности. Складировать следует в рабочем положении на специальных прокладках.
2. Подготовка к монтажу: Проверяют геометрические размеры, массу, состояние закладных деталей и монтажных петель. Фундамент должен быть подготовлен, с выверенными отметками и анкерными болтами.
3. Строповка: Производится за специальные монтажные петли. Важно обеспечить положение, близкое к проектному, до начала подъема.
4. Установка: Колонна опускается на фундамент, насаживается на анкерные болты. Далее производится выверка ее положения в плане и по вертикали с помощью теодолитов и уровней. Отклонения строго регламентированы СНиП.
5. Крепление и стыковка: После выверки производится окончательное закрепление путем бетонирования стакана фундамента. Стыковка с другими элементами каркаса (подкрановыми балками, фермами) осуществляется через закладные детали с помощью сварки или болтовых соединений.
