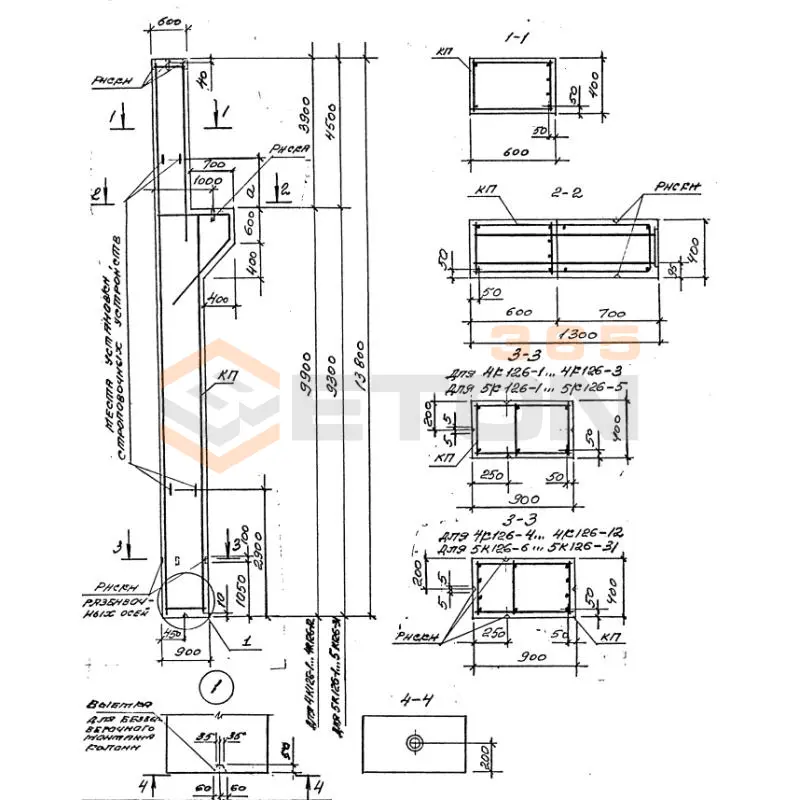

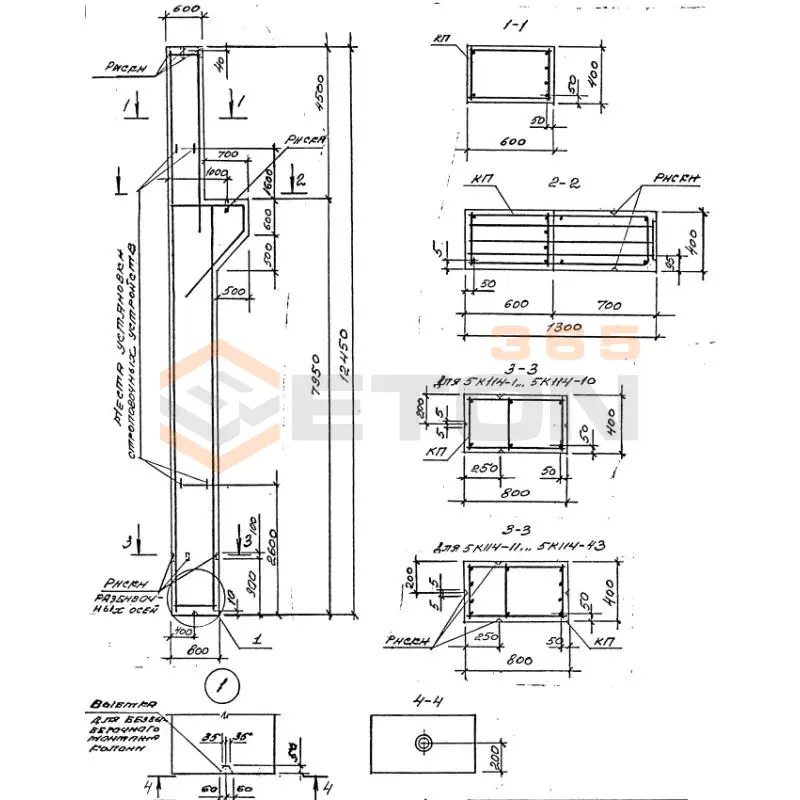

Колонны для зданий высотой 9,0; 10,2; 11,4; 12,6 и 13,8 м Серия 1.424.1-5

Колонны серии 1.424.1-5 представляют собой железобетонные конструкции прямоугольного сечения 400×400 мм. Основные характеристики: бетон класса В25-В30, рабочая арматура класса А400, монтажные петли из стали класса А240. Колонны предназначены для восприятия вертикальных нагрузок от междуэтажных перекрытий и горизонтальных нагрузок (ветровых, сейсмических). Для разных высот (9,0-13,8 м) варьируется армирование и несущая способность - от 1500 кН для меньших высот до 900 кН для больших.

Монтаж колонн осуществляется строго по проектным отметкам с использованием геодезических инструментов. Перед установкой проверяется соответствие опорных поверхностей, устанавливаются центровочные риски. Колонны фиксируются временными связями до завершения монтажа всего каркаса. Стыки колонн выполняются с помощью стальных закладных деталей и сварки. Допустимое отклонение от вертикали - не более 1/1000 высоты колонны, но не более 15 мм.

Защита обеспечивается: толщиной защитного слоя бетона не менее 25 мм, использованием бетона с нормированной водонепроницаемостью W6-W8, применением арматуры с антикоррозионным покрытием при необходимости. Для агрессивных сред предусмотрены дополнительные меры - повышение марки бетона по морозостойкости до F150, использование полимерных добавок, защитных покрытий поверхности.

Колонны рассчитываются на: постоянные нагрузки (собственный вес, вес перекрытий), временные нагрузки (полезная нагрузка на перекрытия), ветровые нагрузки согласно СНиП 2.01.07-85, сейсмические воздействия для сейсмических районов. Расчет выполняется по предельным состояниям первой группы (прочность, устойчивость) и второй группы (трещиностойкость, деформации). Несущая способность указывается в рабочих чертежах для каждого типоразмера.

Транспортировка осуществляется в горизонтальном положении на специальных транспортных средствах с мягкими прокладками в местах опирания. Складирование - в штабелях высотой не более 2 метров на ровных подготовленных площадках. Подкладки устанавливаются в местах расположения монтажных петель. Запрещается сбрасывание колонн с транспортных средств и складирование без защитных прокладок.
