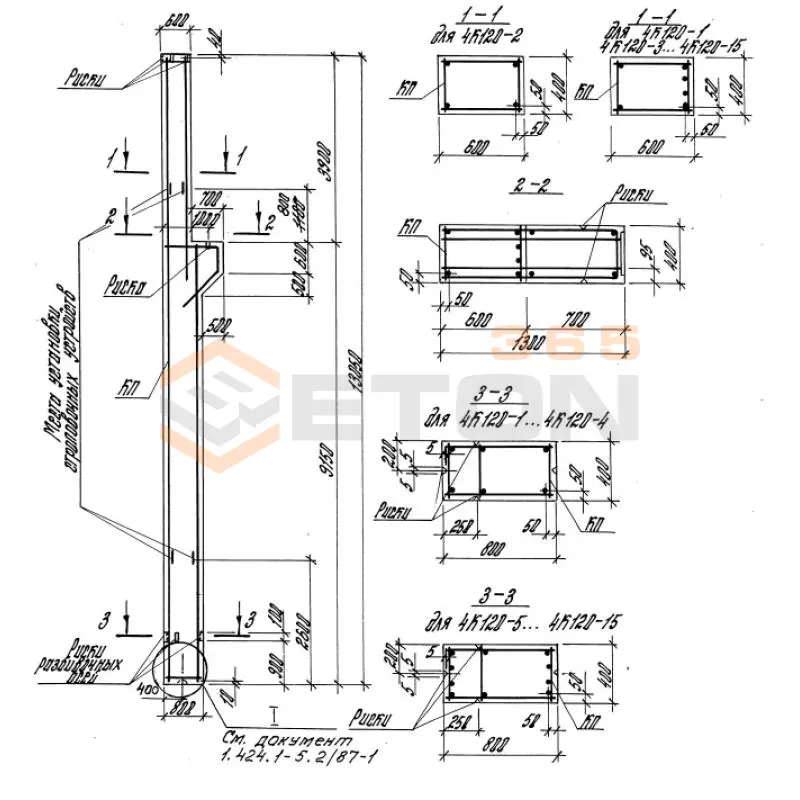

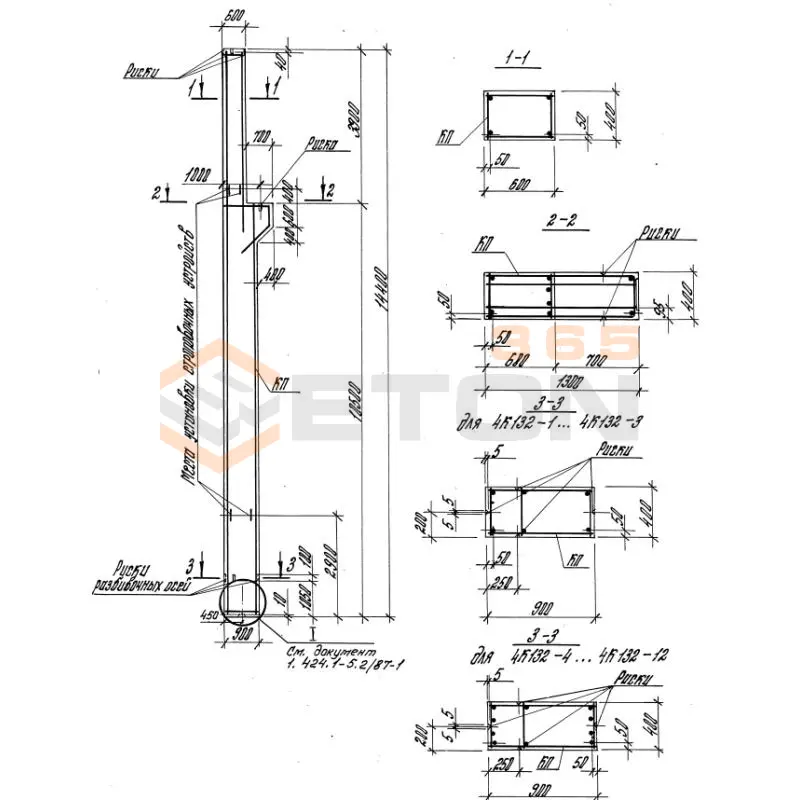

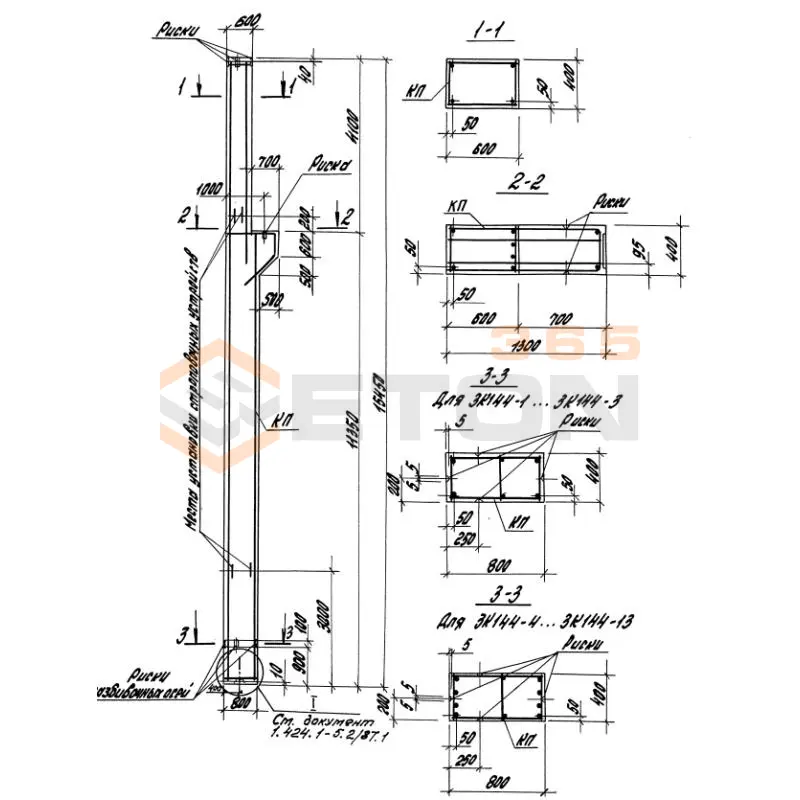

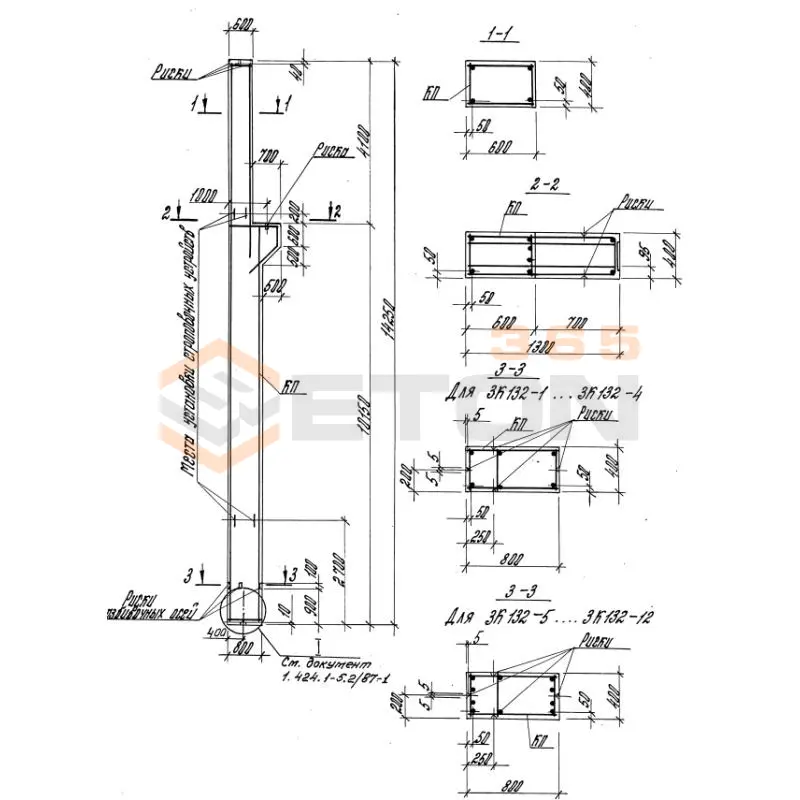

Колонны для зданий высотой 12,0; 13,2 и 14,4 м Серия 1.424.1-5

Колонны серии 1.424.1-5 для указанных высот изготавливаются из тяжелого бетона классов В15-В30. Основные характеристики:

• Высота: 12,0 м, 13,2 м, 14,4 м
• Сечение: 400×400 мм
• Армирование: пространственные каркасы из арматуры классов А-I, А-III
• Монтажные петли: из арматуры класса А-I
• Масса колонн: от 4,8 до 5,8 тонн в зависимости от высоты
• Несущая способность: рассчитывается в зависимости от этажности и нагрузок

При монтаже колонн серии 1.424.1-5 необходимо:

• Строго соблюдать проектные отметки и оси установки
• Обеспечивать вертикальность установки с помощью геодезических инструментов
• Выполнять временное крепление до завершения монтажа связей и ригелей
• Замоноличивание стаканов фундаментов производить бетоном класса не ниже В15
• Контролировать качество сварки закладных деталей
• Соблюдать последовательность монтажа согласно ППР

Защита колонн обеспечивается:

• Требуемым классом бетона по водонепроницаемости (W4-W6)
• Защитным слоем бетона для арматуры (25-30 мм)
• При необходимости - дополнительными защитными покрытиями
• В агрессивных средах применяются специальные марки бетона и дополнительные меры защиты
• Все поверхности должны быть очищены от загрязнений перед установкой

Основные допуски:

• Отклонение длины колонны: ±10 мм
• Отклонение от прямолинейности: не более 10 мм на всю длину
• Отклонение размеров поперечного сечения: ±5 мм
• Смещение арматурных каркасов: не более 5 мм
• Отклонение при монтаже от вертикали: не более 15 мм на всю высоту здания
• Отметки опорных поверхностей: ±5 мм

Для сейсмических районов в колоннах серии 1.424.1-5 предусмотрено:

• Усиленное армирование с увеличенным содержанием арматуры
• Дополнительные поперечные стержни в узловых соединениях
• Увеличенные защитные слои бетона
• Специальные требования к качеству сварных соединений
• Дополнительные конструктивные мероприятия в узлах сопряжений
• Применение бетона повышенных классов по прочности
