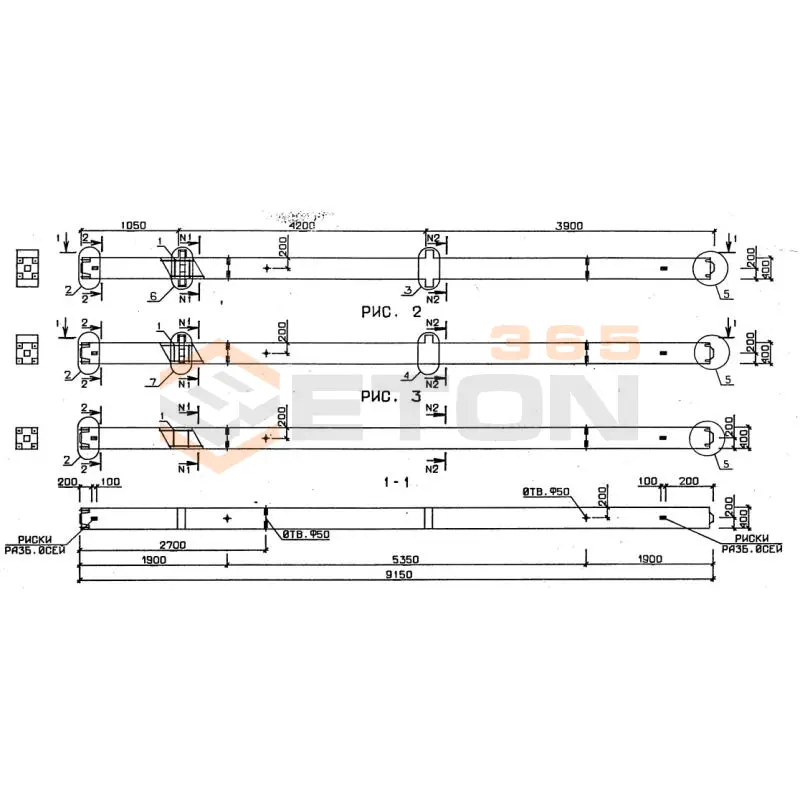

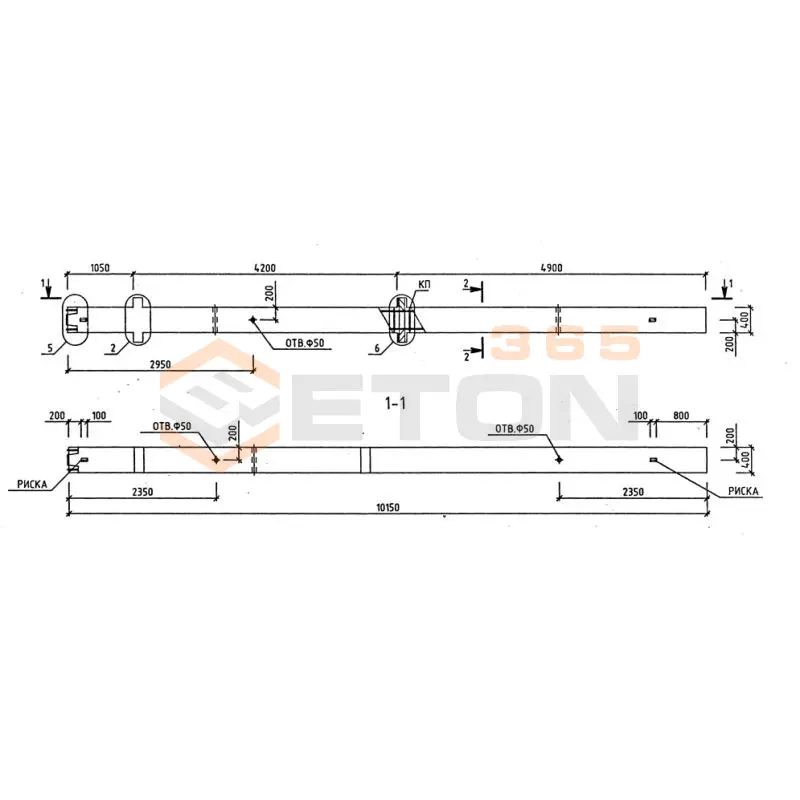

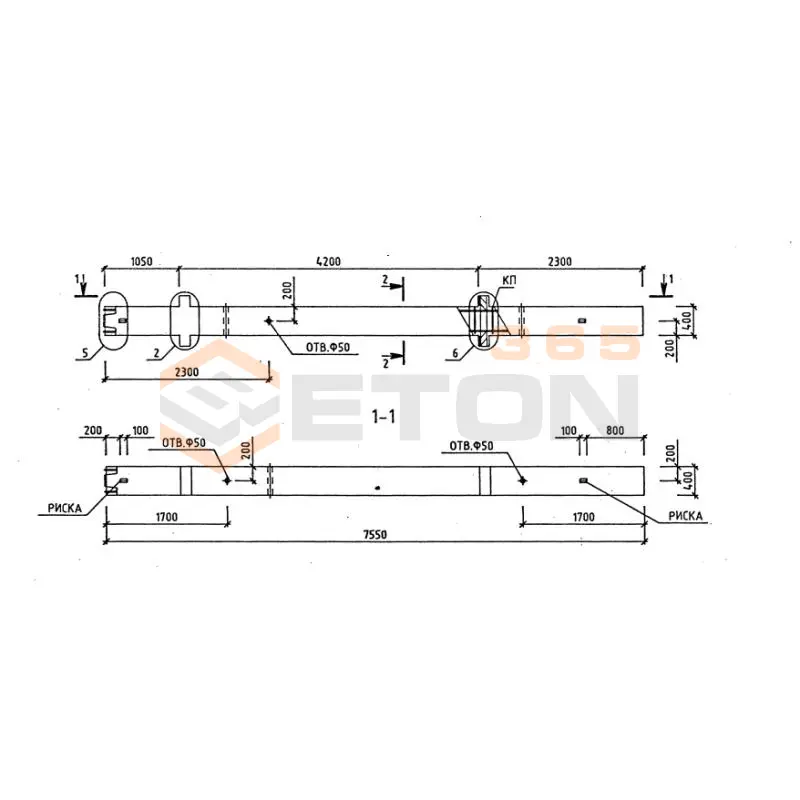

Колонны для зданий с высотой этажа 4,2 м серия 1.020-1/87 ( 1.020.1-7, 1.020-1/83, ИИ 04-1, 1.020.1-3пв )

Данные колонны предназначены для применения в каркасах общественных, административных и производственных зданий с высотой этажа 4,2 метра. Они используются в зданиях с шагом колонн 6 и 12 метров, воспринимают нагрузки от междуэтажных перекрытий, покрытий и обеспечивают пространственную жесткость каркаса здания. Колонны этой серии унифицированы и рассчитаны на эксплуатацию в условиях сейсмичности до 6 баллов включительно (для некоторых марок).

Серия включает несколько типоразмеров, которые маркируются в зависимости от сечения, наличия консолей и расположения закладных деталей. Примеры марок:

• КЭ (колонна крайнего ряда) и КС (колонна среднего ряда) с различными индексами, указывающими на сечение (например, 400x400 мм, 400x600 мм) и особенности (например, наличие консолей для опирания ригелей).
• Маркировка, например, КЭ-1-14, расшифровывается: Колонна Крайняя, тип 1, несущая способность, соответствующая 14-й грузопредельной группе. Цифры в марке также указывают на привязку к координационным осям здания и особенности сопряжения с другими элементами каркаса.

Колонны серии 1.020-1/87 рассчитаны на восприятие вертикальных нагрузок от собственного веса, веса перекрытий, покрытий, технологического оборудования, а также горизонтальных нагрузок (ветровых, крановых для производственных зданий, сейсмических). Их несущая способность нормируется по "грузопредельным группам" (например, от 1-й до 20-й и выше). Конкретная несущая способность (в тоннах или кН) для каждой марки колонны указывается в рабочих чертежах и таблицах серии и зависит от сечения колонны, класса бетона (как правило, В15-В25) и армирования.

Конструктивные особенности включают:

• Армирование: Пространственный каркас из стальной арматуры периодического профиля (класс А-III), включающий продольные рабочие стержни и поперечные хомуты для обеспечения прочности и устойчивости.
• Закладные детали: Стальные пластины с анкерами, предназначенные для крепления ригелей, стеновых панелей, подкрановых балок и связей. Их расположение строго регламентировано чертежами серии.
• Консоли: На колоннах крайних и средних рядов могут быть предусмотрены консоли (выпуски) для опирания ригелей перекрытий или подкрановых балок. Форма и размеры консолей зависят от марки колонны.
• Оголовок: Верхняя часть колонны имеет специальное оформление (оголовок) для надежного сопряжения с вышележащими конструкциями.

Производство и применение колонн серии 1.020-1/87 регламентируется следующими основными документами:

1. Серия рабочих чертежей: 1.020-1/87 "Колонны железобетонные для многоэтажных зданий с высотой этажа 3,6; 4,2; 4,8; 6,0 м", а также её предшественники и модификации (1.020.1-7, 1.020-1/83, ИИ 04-1).
2. ГОСТы на материалы: ГОСТ 26633-2015 "Бетоны тяжелые и мелкозернистые", ГОСТ 34028-2016 "Изделия железобетонные для зданий и сооружений".
3. ГОСТы на арматуру: ГОСТ 5781-82 "Сталь горячекатаная для армирования железобетонных конструкций".
4. Строительные нормы и правила (СНиП): Актуальные своды правил (СП) по проектированию бетонных и железобетонных конструкций (СП 63.13330.2018), по нагрузкам и воздействиям (СП 20.13330.2016).
