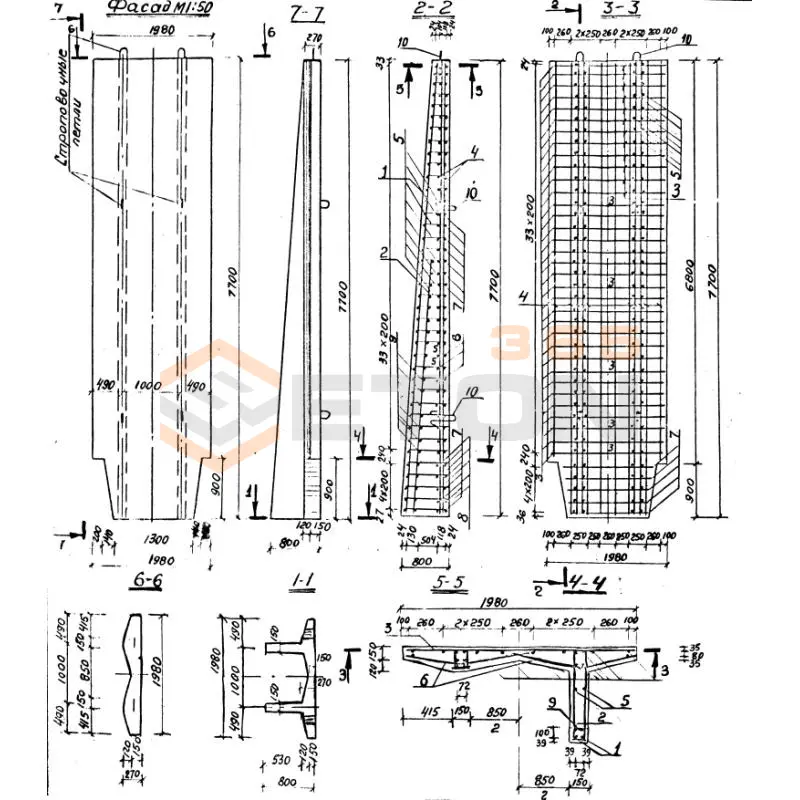

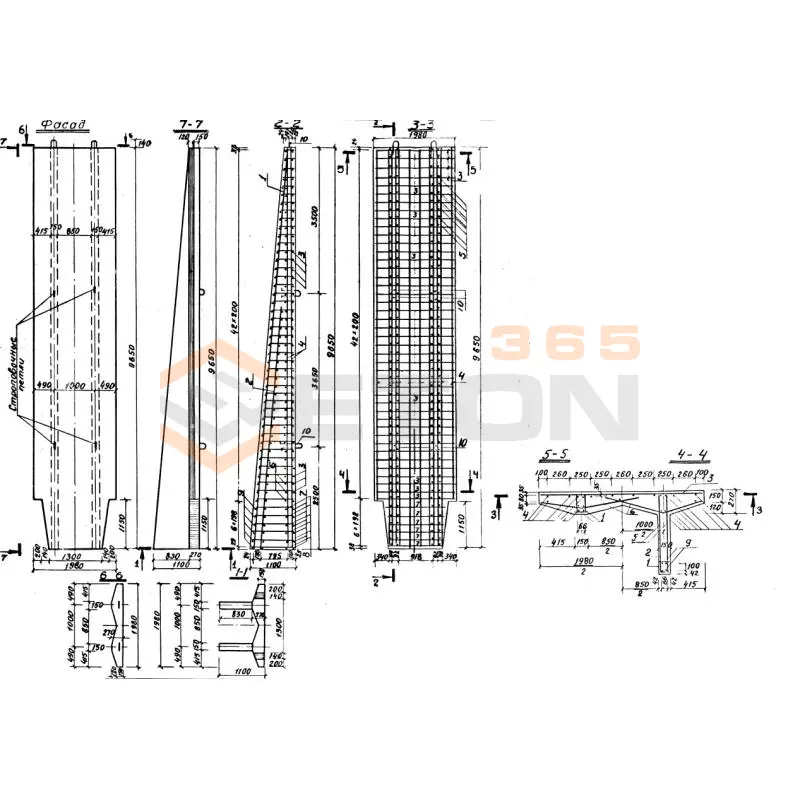

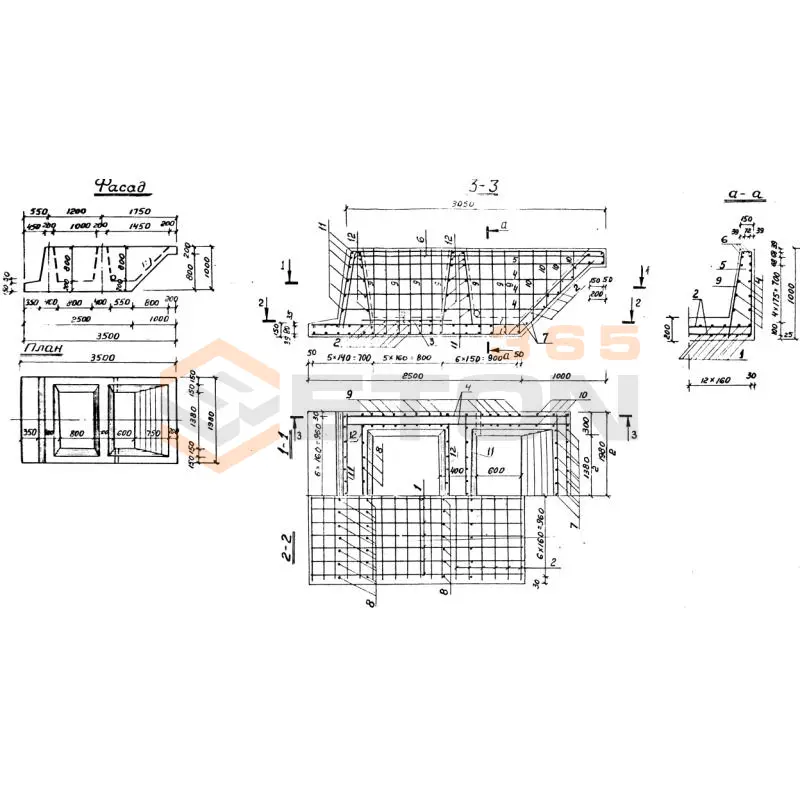

Стаканы фундаментные Серия 3.501.1-135

Ответ: Стаканы фундаментные серии 3.501.1-135 предназначены для устройства сборных железобетонных фундаментов под колонны каркасных зданий и сооружений промышленного и гражданского назначения. Они служат опорными элементами, в которые устанавливаются и затем замоноличиваются колонны. Основная сфера применения — это одноэтажные и многоэтажные промышленные здания, административные корпуса и другие объекты с каркасной несущей системой, где требуется надежное и технологичное соединение колонны с фундаментом.

Ответ: Основные преимущества включают:

1. Высокую скорость монтажа: Сборная конструкция позволяет значительно сократить сроки строительства по сравнению с устройством монолитных фундаментов.
2. Заводское качество: Изделия изготавливаются в заводских условиях с строгим контролем прочности бетона и геометрии, что обеспечивает высокую надежность.
3. Технологичность: Стаканная часть упрощает установку и временное закрепление колонны перед ее окончательным замоноличиванием.
4. Унификация: Серия 3.501.1-135 является стандартизированной, что упрощает проектирование, подбор сопрягаемых элементов (колонн) и поставку материалов.

Ответ: Серия 3.501.1-135 включает в себя широкий типоразмерный ряд стаканов, которые различаются по габаритным размерам (длина, ширина, высота) и, главное, по размерам подколонника (стаканной части). Маркировка изделий, например, ФЖ-6-1, указывает на его тип и основные параметры. Правильный подбор осуществляется на основе проектных расчетов, учитывающих:

• Нагрузки от колонны (вертикальные, горизонтальные, моменты).
• Размеры и сечение устанавливаемой колонны.
• Инженерно-геологические условия площадки (грунты, уровень грунтовых вод).
• Глубину заложения фундамента. Окончательный выбор марки и типа стакана всегда должен быть подтвержден проектной документацией.

Ответ: Технология монтажа включает несколько ключевых этапов:

1. Подготовка основания: Устройство песчаной или щебеночной подготовки на дне котлована, укладение фундаментного стакана на проектной отметке.
2. Установка колонны: Колонна краном опускается в стакан. Ее положение выверяется по осям и вертикали с помощью геодезических инструментов и временных распорок.
3. Временное крепление: Для фиксации колонны в проектном положении до замоноличивания используются деревянные или инвентарные металлические клинья, которые устанавливаются в зазор между колонной и стенкой стакана.
4. Замоноличивание: После окончательной выверки зазор между колонной и стенками стакана заполняется бетонной смесью на мелком заполнителе (например, класса В15-B25) с тщательным уплотнением вибраторами. Это создает жесткое и прочное соединение.

Ответ: При использовании данной серии важно учитывать следующие моменты и ограничения:

• Применимость в грунтах: Не рекомендуется применять в условиях вечномерзлых грунтов без специальных мероприятий, а также в сильноагрессивных средах без соответствующей защиты бетона.
• Горизонтальные нагрузки: Конструкция эффективно воспринимает значительные вертикальные и умеренные горизонтальные нагрузки. При очень высоких горизонтальных воздействиях (например, в сейсмических районах) требуется дополнительный расчет и, возможно, усиление узла сопряжения.
• Качество замоноличивания: Надежность всего узла напрямую зависит от качества бетонной подготовки основания, точности установки стакана и, особенно, от качества укладки и уплотнения бетонной смеси при заделке колонны.
• Строгое соответствие проекту: Не допускается установка колонн, размеры которых не соответствуют размерам стакана, предусмотренным проектом.
