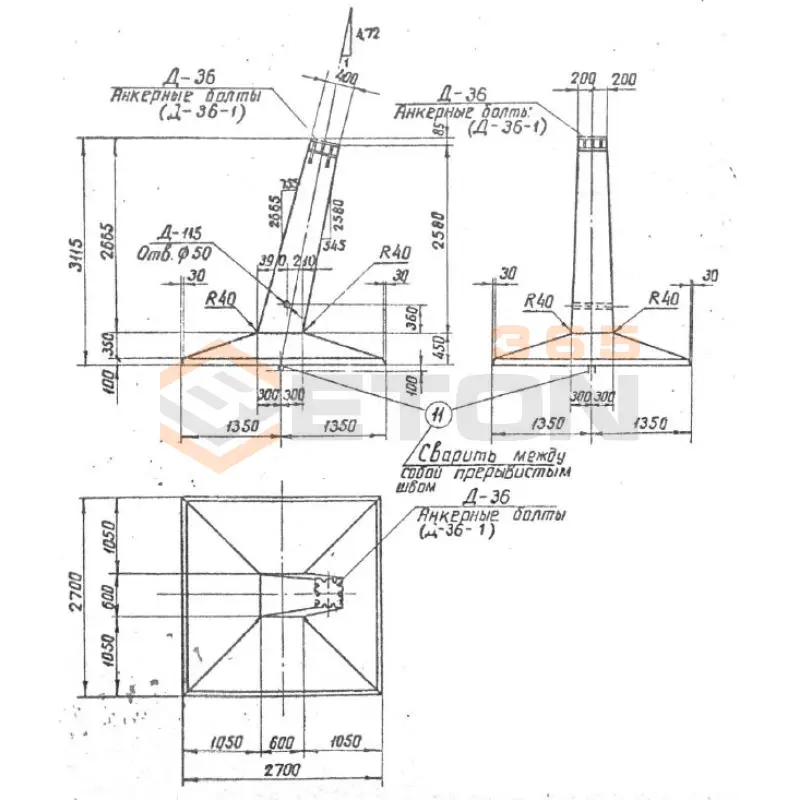

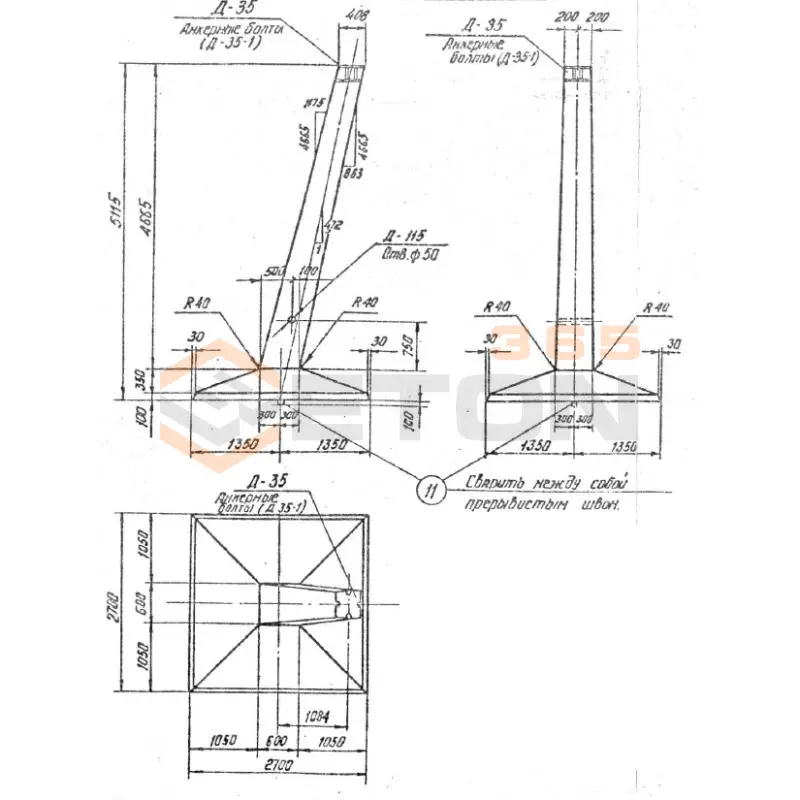

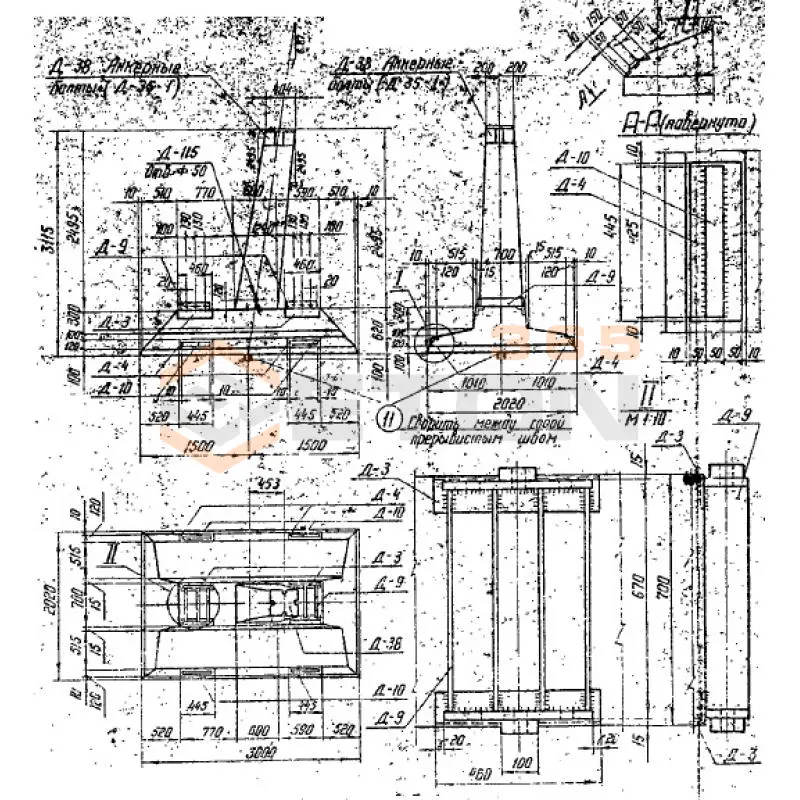

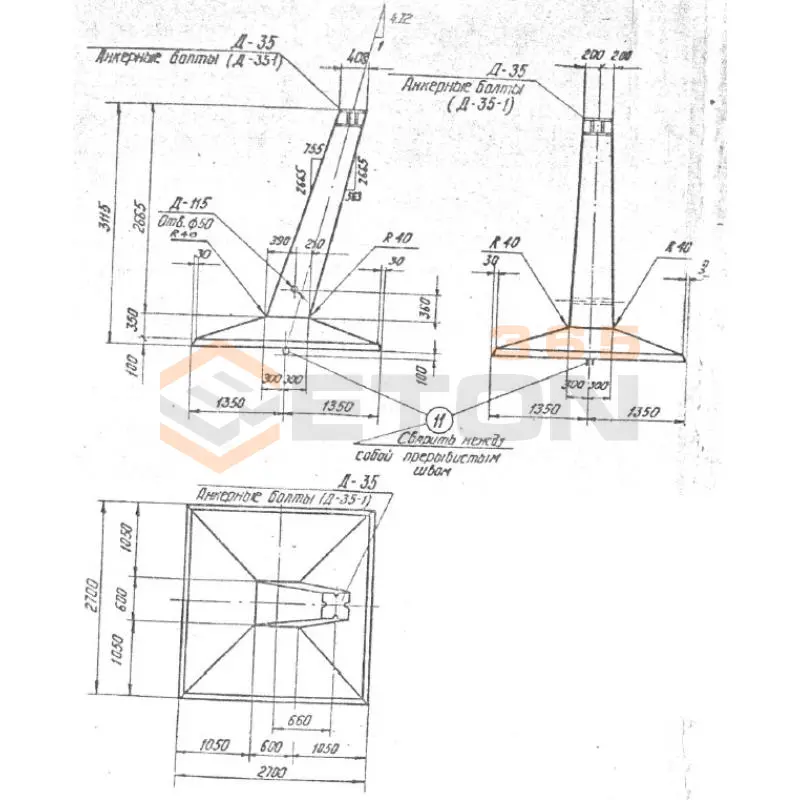

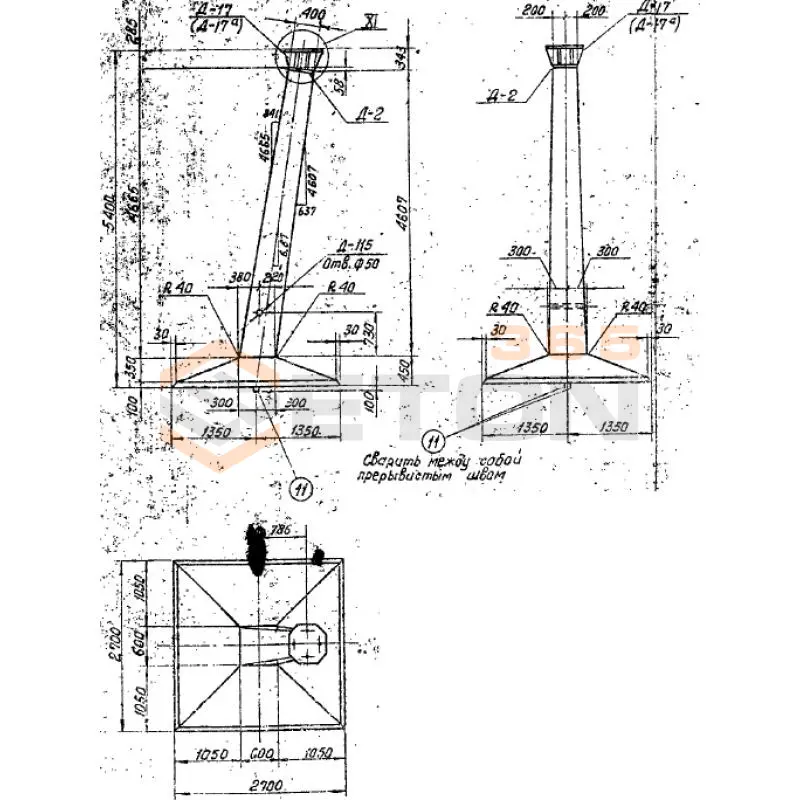

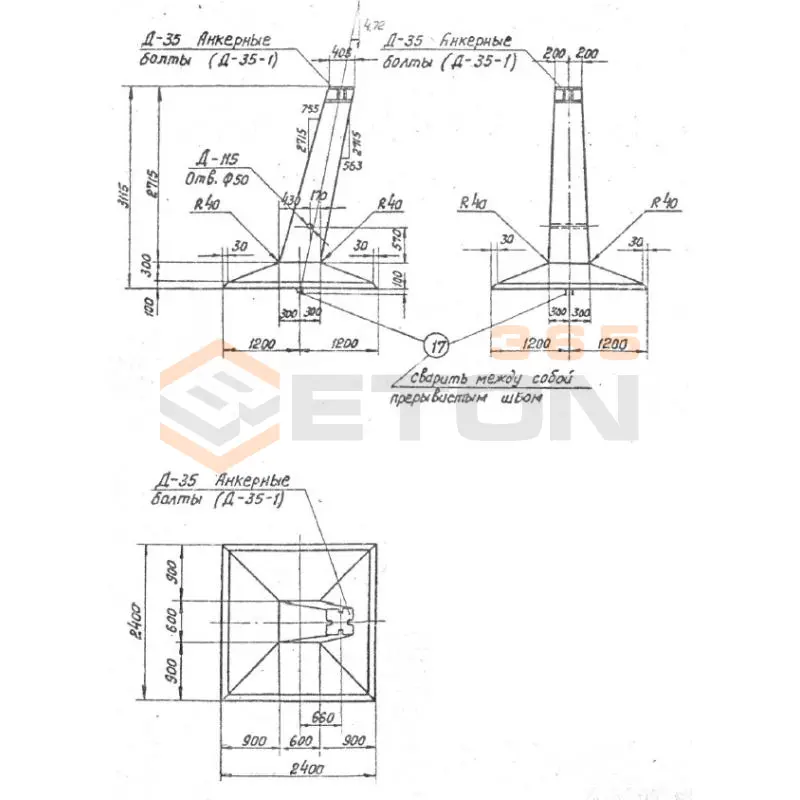

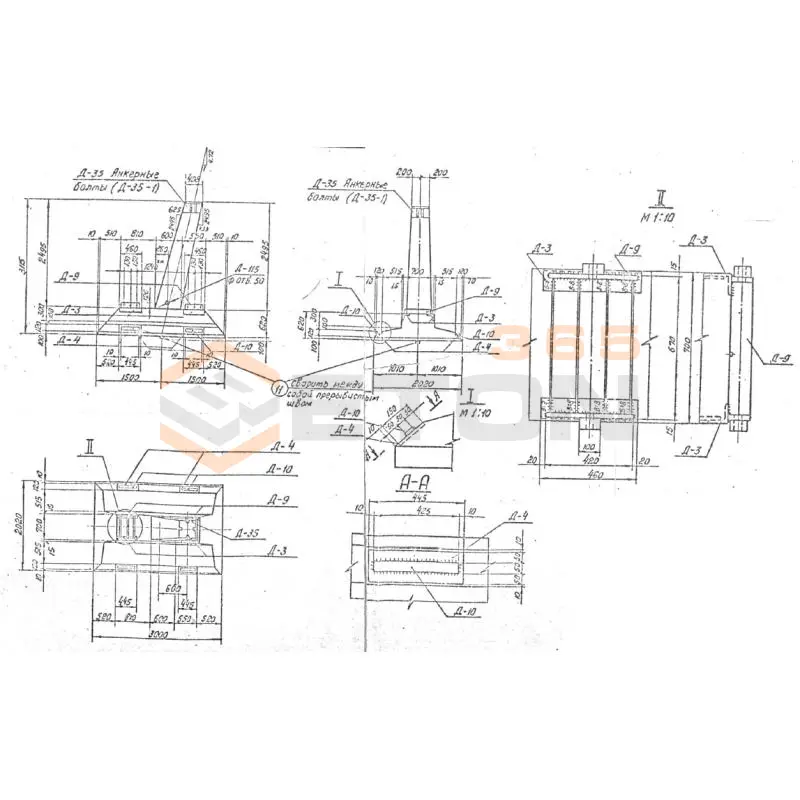

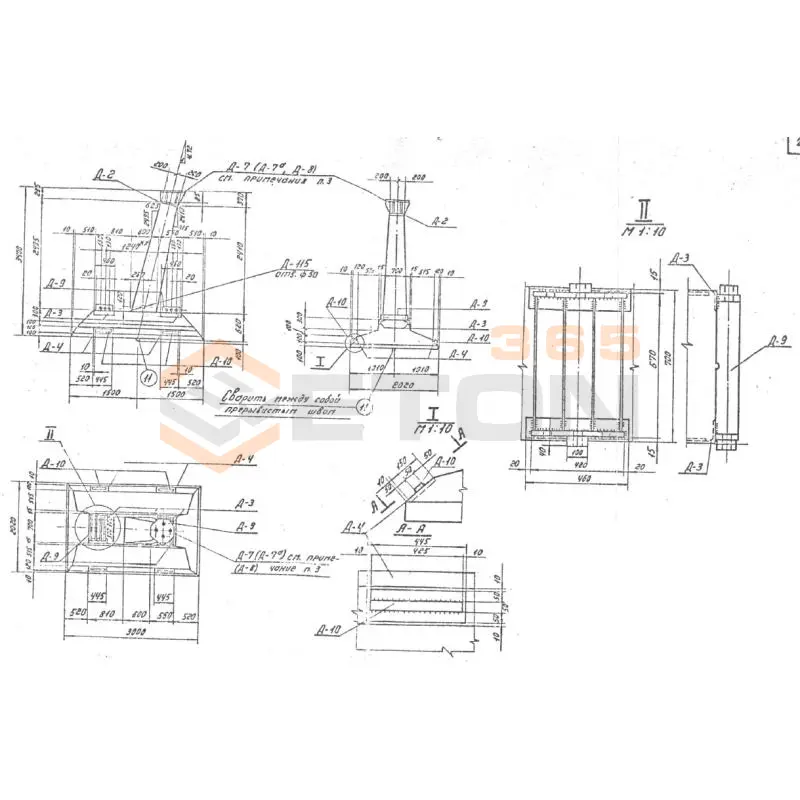

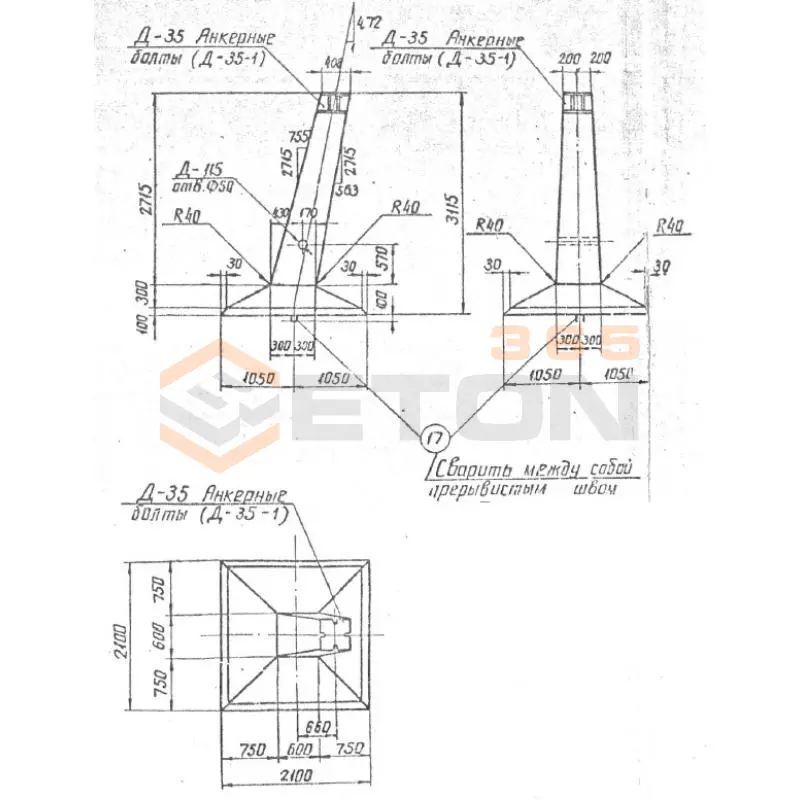

Подножники под анкерно-угловые опоры с моденизированным оголовником Серия 3.407.1-115

Ответ: Подножники серии 3.407.1-115 предназначены для устройства анкерных и угловых фундаментов опор воздушных линий электропередачи (ЛЭП). Их основная функция — обеспечение надежной и стабильной опоры для металлических или железобетонных стоек в грунте, воспринимая и передавая на основание значительные нагрузки, включая изгибающие моменты и горизонтальные усилия, характерные для анкерных и угловых участков трассы. Они применяются specifically с опорами, имеющими модернизированный оголовник, что обеспечивает улучшенные характеристики соединения и распределения нагрузки.

Ответ: Модернизированный оголовник в серии 3.407.1-115 отличается от базовых версий, как правило, усиленной конструкцией и оптимизированной геометрией. К его ключевым особенностям и преимуществам относятся:

• Повышенная прочность: Усиление зоны сопряжения с стойкой опоры позволяет лучше воспринимать и распределять значительные изгибающие моменты.
• Улучшенное анкерование: Конструкция обеспечивает более надежное закрепление анкерных болтов, что предотвращает смещение опоры.
• Унификация: Модернизация часто направлена на унификацию узла крепления, что упрощает монтаж и позволяет использовать подножник с более широкой номенклатурой опор.
• Стойкость к нагрузкам: Конструкция рассчитана на работу в сложных грунтовых условиях и при повышенных тяжениях проводов на анкерно-угловых участках.

Ответ: При расчете и проектировании подножников серии 3.407.1-115 учитывается комплекс нагрузок и воздействий, регламентированных строительными нормами (например, серией 3.407):

1. Вертикальные нагрузки: Собственный вес опоры, проводов, гололеда, а также монтажные нагрузки.
2. Горизонтальные нагрузки: Натяжение проводов и тросов в анкерно-угловом пролете, ветровое давление на опору и провода.
3. Изгибающие моменты: Наиболее значимый вид нагрузки для угловых и анкерных опор, возникающий от неравномерного натяжения проводов.
4. Климатические воздействия: Расчетная температура региона, гололедно-ветровые условия.
5. Сейсмические воздействия: Для строительства в сейсмических районах.
6. Воздействие от грунта: Давление грунта на подземную часть конструкции, силы морозного пучения.

Ответ: Подножники данной серии изготавливаются из тяжелого бетона классов по прочности на сжатие не ниже В25-B30 (марка М300-М400) с обязательным армированием стальной арматурной сталью классов А-I, А-III (для монтажных петель и рабочей арматуры соответственно). Арматура защищается слоем бетона (защитным слоем) для предотвращения коррозии.

Основные требования к монтажу:

1. Подготовка основания: Устройство песчано-гравийной подготовки на дне котлована.
2. Позиционирование: Точная установка подножника по осям и проектным отметкам с использованием геодезических инструментов.
3. Анкеровка: Правильная установка и затяжка анкерных болтов, соединяющих подножник со стойкой опоры.
4. Обратная засыпка: Послойная засыпка пазух котлована с тщательным трамбованием грунта (часто песчано-гравийной смесью) для обеспечения проектной несущей способности фундамента.
5. Контроль качества: Проверка геометрии, отметок и качества бетонных поверхностей перед монтажом опоры.

Ответ: Полные рабочие чертежи, спецификации на материалы, схемы армирования и монтажные указания содержатся в официальных альбомах серии 3.407 "Конструкции железобетонные центрифугированные для опор ВЛ", выпускаемых проектными институтами (например, "Тяжпромэлектропроект", "РосЭП" и др.). Конкретный выпуск 3.407.1-115 является частью этой серии. Эти документы являются нормативными для производства и монтажа. Получить их можно:

• В организациях-заказчиках строительства (эксплуатирующих энергокомпаниях).
• В проектных институтах, разрабатывающих проектную документацию на ВЛ.
• На специализированных порталах и в базах данных нормативно-технической документации для строительства и энергетики. Работа без утвержденных рабочих чертежей серии не допускается.
