Люки чугунные для смотровых колодцев ГОСТ 3634-99

ГОСТ 3634-99 устанавливает несколько классов нагрузки (марок) для люков в зависимости от допустимой нагрузки. Основные из них:

• Люк Л (легкий) - нагрузка до 1,5 тонн. Применяется в пешеходных зонах, тротуарах, зеленых зонах, внутриквартальных территориях, где исключен проезд транспорта.
• Люк С (средний) - нагрузка до 12,5 тонн. Предназначен для проезжей части дорог с движением легкового транспорта, парковок, гаражных кооперативов.
• Люк Т (тяжелый) - нагрузка до 25 тонн. Устанавливается на проезжей части городских дорог с интенсивным движением, включая грузовой транспорт.
• Люк ТМ (тяжелый магистральный) - нагрузка свыше 25 тонн. Используется на автомагистралях, взлетно-посадочных полосах, промышленных объектах с движением тяжелой спецтехники.

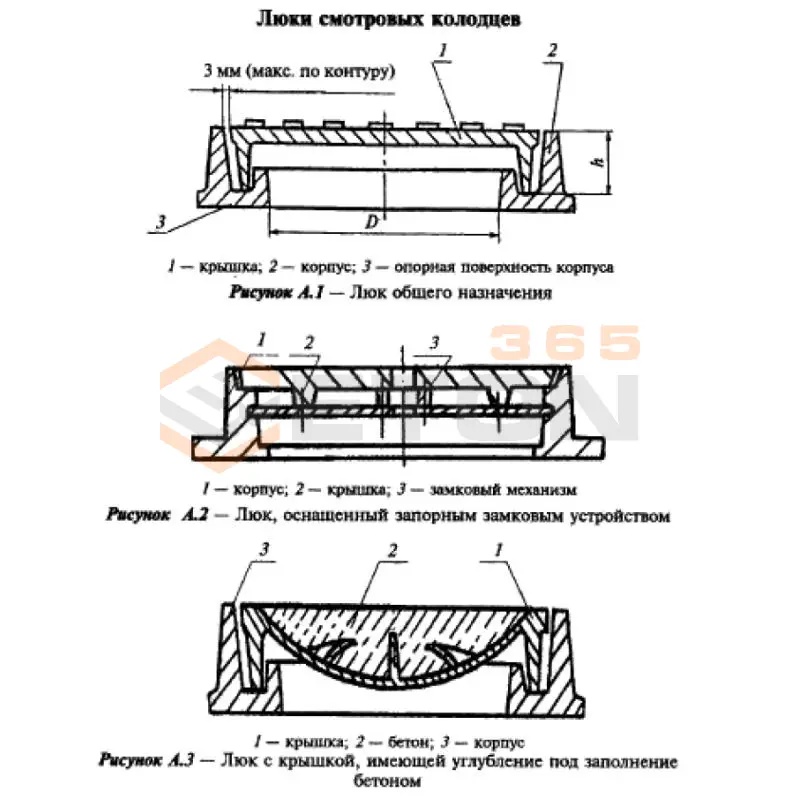

Конструкция чугунного люка по ГОСТ 3634-99 представляет собой сборную единицу, состоящую из двух основных элементов:

1. Опорное кольцо (обечайка, стакан) - монтируется в верхнюю часть смотрового колодца (на оголовок) и служит неподвижным основанием.
2. Закрывающий элемент (крышка) - устанавливается в опорное кольцо. Крышка может быть сплошной или с отверстиями (решетчатой). Для предотвращения самопроизвольного открытия (сдвига или подъема) крышка имеет специальные выступы (ушки), которые входят в пазы на опорном кольце. Конструкция обеспечивает плотное прилегание и препятствует появлению люфта и шума при наезде транспорта.

Стандарт предписывает изготовление основных элементов люка (опорного кольца и крышки) из серого чугуна марки не ниже СЧ15. Причины выбора чугуна:

• Высокая прочность и износостойкость: Чугун выдерживает многократные циклы нагрузки и истирание от колес транспорта.
• Хорошие литейные свойства: Позволяет создавать сложные и массивные детали с высокой точностью.
• Устойчивость к коррозии: По сравнению с обычной сталью, чугун менее подвержен ржавчине в агрессивных средах (почва, влага, реагенты).
• Низкая стоимость сырья и производства: По сравнению с другими материалами аналогичной прочности (например, стальное литье).
• Большая масса: Значительный вес крышки является преимуществом, так как предотвращает ее несанкционированное смещение и кражу.

На верхней поверхности крышки в процессе литья наносится рельефная маркировка. Она включает в себя:

1. Буквенное обозначение назначения колодца:
   • В — водопровод
   • Г — пожарный гидрант
   • К — канализационный
   • Д — дождевая канализация
   • ГТС — городская телефонная сеть
   • Т — теплотрасса
   • МГ — магистральный газопровод
2. Буквенный индекс класса нагрузки: Л, С, Т, ТМ.
3. Год изготовления.
4. Товарный знак или название предприятия-изготовителя.

Пример маркировки: К Т 2024 Завод "Водоканал". Это означает: Люк для канализационного колодца, тяжелого класса, изготовлен в 2024 году на заводе "Водоканал".

Преимущества чугунных люков (ГОСТ 3634-99):

• Несомненная прочность и долговечность: Срок службы исчисляется десятилетиями.
• Стабильность геометрии: Не деформируются под воздействием температуры и ультрафиолета.
• Высокая огнестойкость.
• Хорошая ремонтопригодность: Поврежденный люк можно заварить.
• Надежность в условиях экстремальных нагрузок: Незаменимы на магистралях и промзонах.

Недостатки чугунных люков:

• Большой вес: Затрудняет монтаж и демонтаж, требует применения спецтехники.
• Высокая стоимость: Из-за цены на чугун и энергоемкости литейного производства.
• Коррозия: Хотя чугун устойчивее стали, со временем он все же ржавеет, особенно в местах сколов.
• Воровство: Из-за цены металлолома чугунные люки часто становятся мишенью для вандалов.

Сравнение с полимерными аналогами: Полимерные люки легче, дешевле, не подвержены коррозии и не представляют интереса для воровства. Однако их прочность, долговечность и устойчивость к температурным деформациям и УФ-излучению, как правило, уступают чугунным, особенно в классе тяжелых и магистральных нагрузок.
