Люки чугунные для смотровых колодцев Альбом 819

Альбом 819 предусматривает несколько типов люков в зависимости от допустимой нагрузки:

1. Легкие (Л) - до 1.5 тс (15 кН): Применяются для установки в пешеходных зонах, внутри дворов, на тротуарах с неинтенсивным движением, в зеленых зонах.
2. Средние (С) - до 12.5 тс (125 кН): Наиболее распространенный тип. Устанавливаются на проезжей части городских дорог, парковках легкового транспорта.
3. Тяжелые (Т) - до 25 тс (250 кН): Предназначены для магистральных улиц с интенсивным движением, включая грузовой транспорт.
4. Сверхтяжелые (СТ) - до 40 тс (400 кН): Используются в особых условиях: на промышленных предприятиях, портах, аэродромах, автомагистралях.

Выбор типа зависит от конкретных условий эксплуатации и ожидаемой транспортной нагрузки.

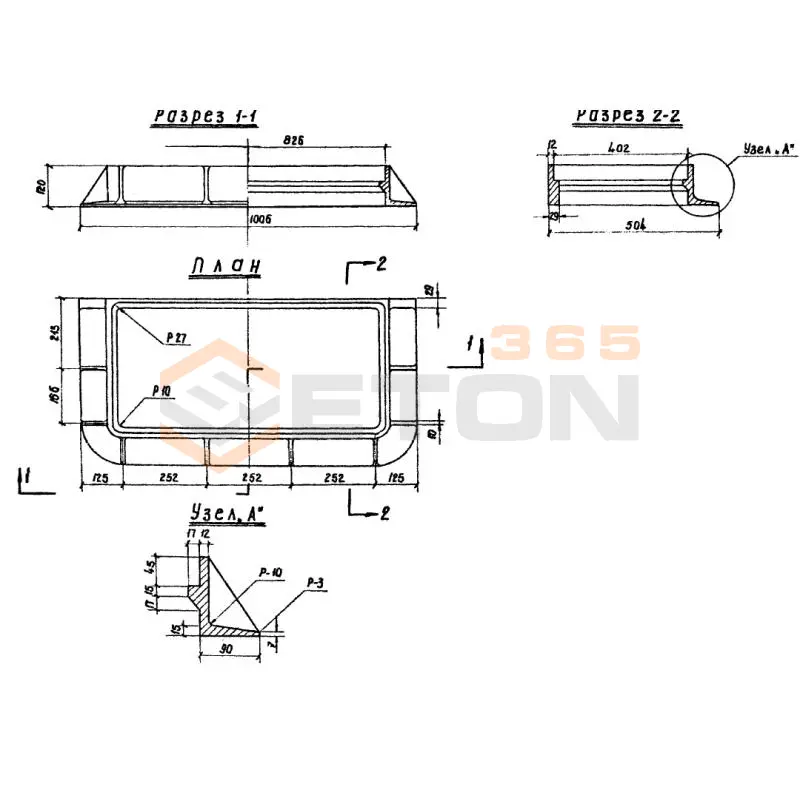

Конструкция чугунного люка по Альбому 819 состоит из двух основных элементов:

1. Опора (стакан или обойма): Это неподвижная часть, которая монтируется в верхнюю часть смотрового колодца (на оголовок). Ее функция — надежно фиксировать крышку и воспринимать нагрузку от нее, распределяя ее на конструкцию колодца.
2. Крышка (закрывающий элемент): Это съемная часть, которая устанавливается в опору. Она имеет запорный механизм (чаще всего шип-паз или болтовое соединение) для предотвращения самопроизвольного открытия и несанкционированного доступа. Основная функция — закрывать колодец, обеспечивая безопасность и защиту от попадания мусора.

Оба элемента изготавливаются из высокопрочного чугуна, что обеспечивает долговечность, прочность и стойкость к коррозии.

Использование чугунных люков по Альбому 819 имеет ряд ключевых преимуществ:

• Высокая прочность и долговечность: Чугун выдерживает значительные механические и ударные нагрузки, обладает высокой износостойкостью.
• Унификация и стандартизация: Альбом 819 является стандартом, что гарантирует взаимозаменяемость изделий от разных производителей, упрощает проектирование, монтаж и покупку запчастей.
• Надежность и безопасность: Конструкция предусматривает защиту от несанкционированного открытия (например, "на ребро"), что предотвращает кражу и падение в колодец.
• Стойкость к внешним воздействиям: Чугун устойчив к перепадам температур, коррозии и агрессивным средам, что важно для подземных коммуникаций.
• Проверенная временем технология: Конструкции, приведенные в альбоме, являются результатом многолетнего опыта эксплуатации и оптимизированы для российских условий.

Правильный монтаж критически важен для надежной эксплуатации. Основные этапы:

1. Подготовка основания: Опора (стакан) люка устанавливается на предварительно выровненное и уплотненное основание горловины колодца.
2. Фиксация опоры: Опора должна быть жестко закреплена с помощью цементно-песчаного раствора или бетона. Не допускается установка непосредственно на кирпичную кладку без бетонной опорной плиты.
3. Выставление по высоте: Верх крышки люка должен находиться заподлицо с поверхностью дорожного покрытия или тротуара. Это исключает образование препятствия для транспорта и пешеходов.
4. Установка крышки: После затвердевания раствора и завершения работ по благоустройству (укладки асфальта, плитки) в опору устанавливается крышка. Необходимо убедиться, что запорный механизм функционирует корректно.

Маркировка на крышке люка по Альбому 819 несет важную информацию:

• Буквенное обозначение: Указывает на тип нагрузки (Л, С, Т, СТ).
• Цифровое обозначение: Указывает на условный диаметр проема (например, 600, 700).
• Буквы на крышке: Обозначают принадлежность к сети коммуникаций. Например:
  • "В" — Водопровод
  • "К" — Канализация
  • "Т" — Теплотрасса
  • "Г" — Газовая сеть
  • "МГ" — Магистральный газопровод
  • "ПГ" — Пожарный гидрант

Эта маркировка позволяет быстро идентифицировать тип подземных коммуникаций для аварийных и эксплуатационных служб.
