Диафрагмы жесткости серия 1.020-1/87 ( 1.020.1-7, 1.020-1/83, ИИ 04-1, 1.020.1-3пв )

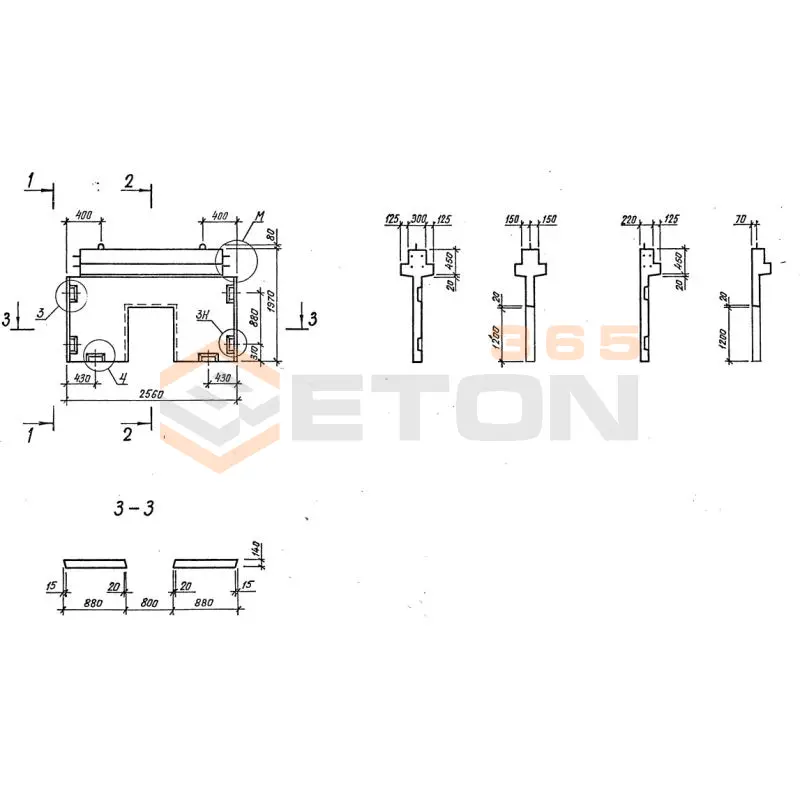

Ответ: Диафрагмы жесткости данной серии применяются в качестве вертикальных несущих и ограждающих конструкций в каркасных многоэтажных зданиях гражданского и промышленного назначения. Основная функция — обеспечение пространственной жесткости каркаса здания и восприятие горизонтальных нагрузок (ветровых, сейсмических). Они устанавливаются в межкаркасном пространстве между колоннами и связываются с перекрытиями, образуя жесткий диск, что предотвращает боковые смещения здания.

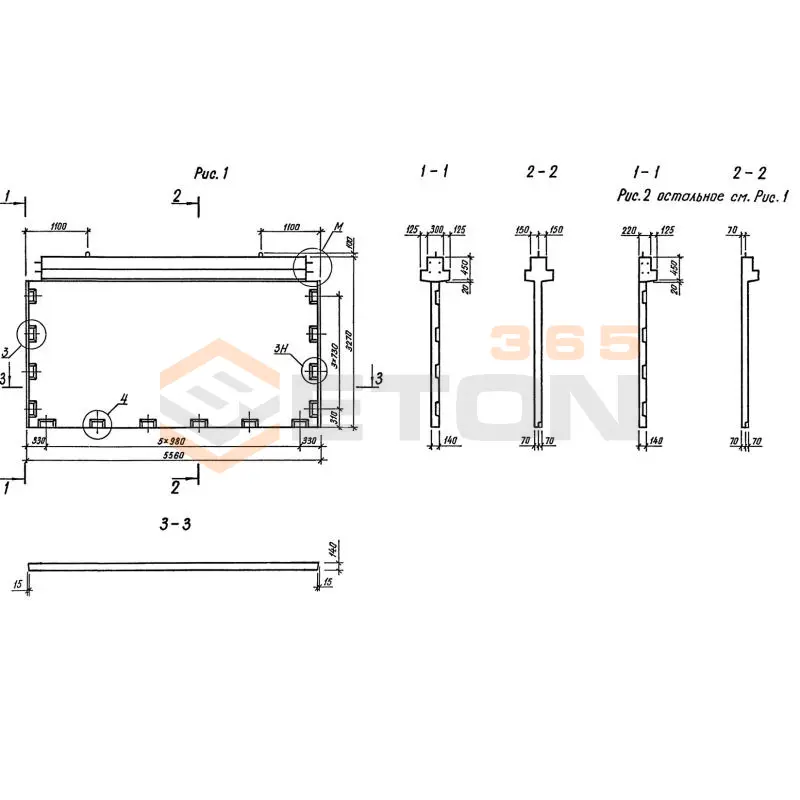

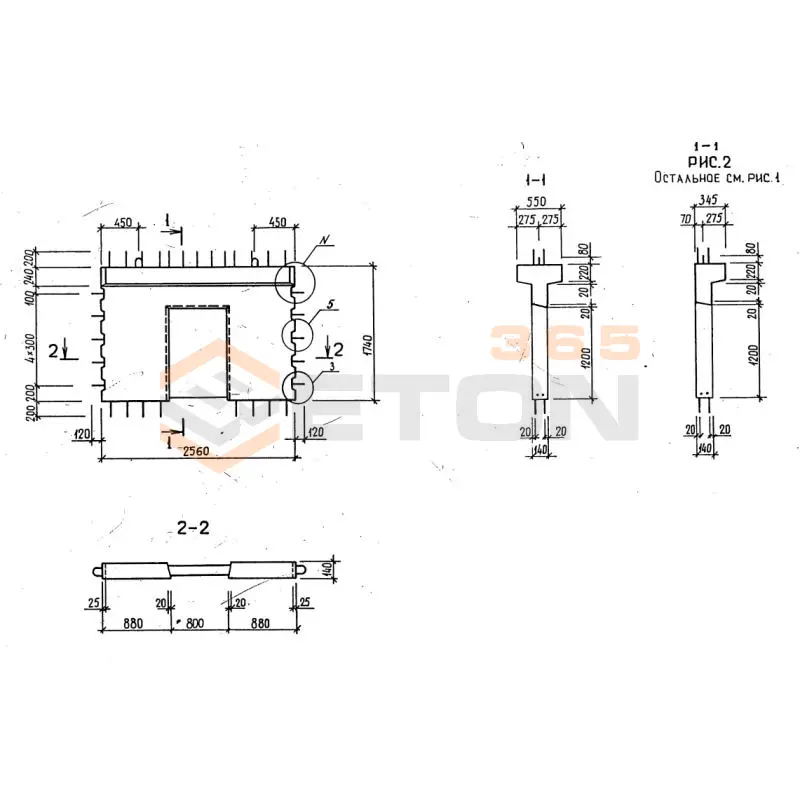

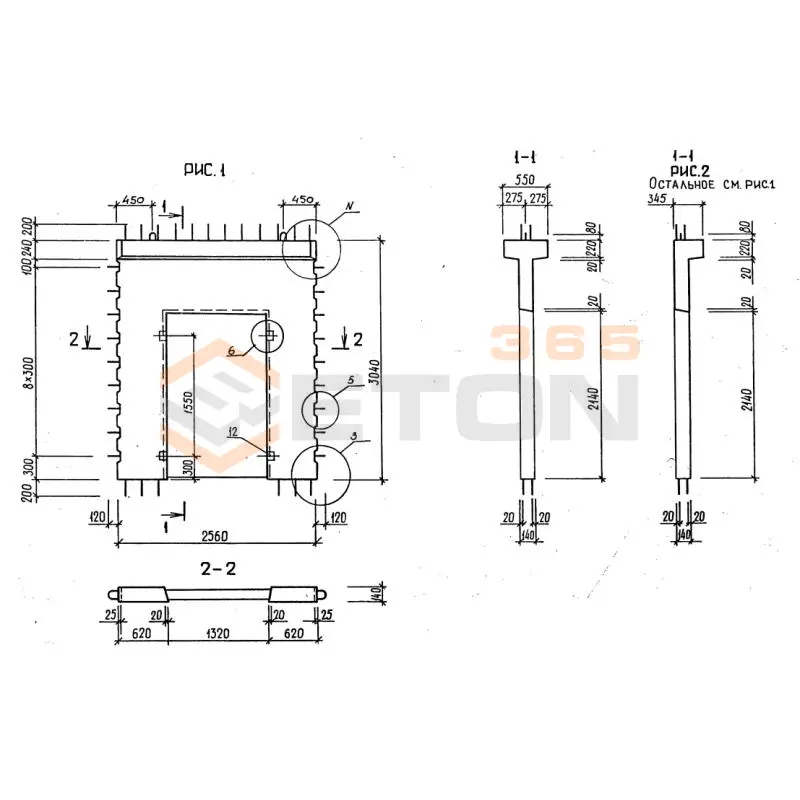

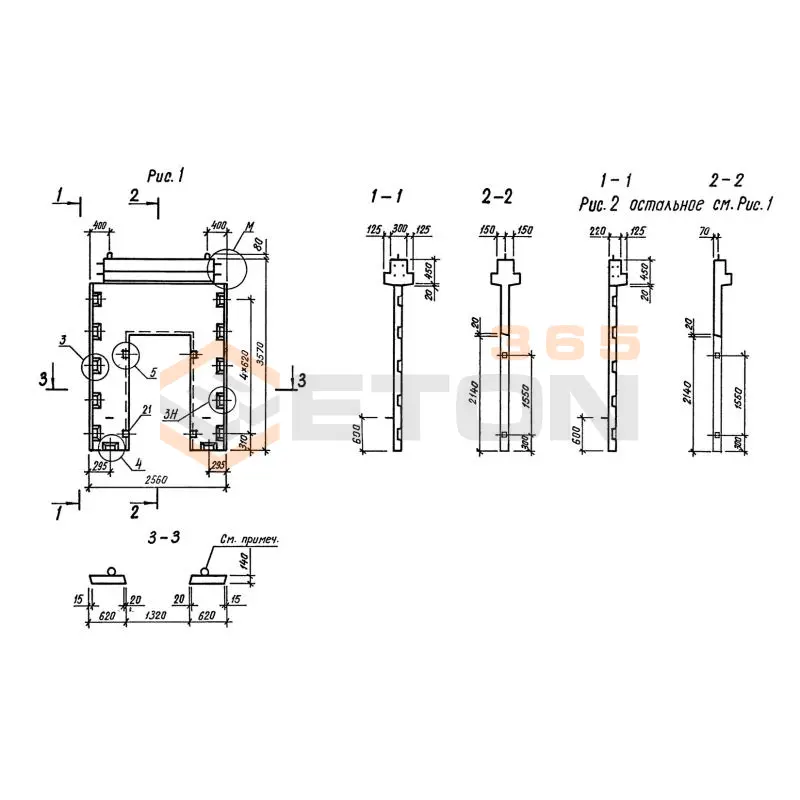

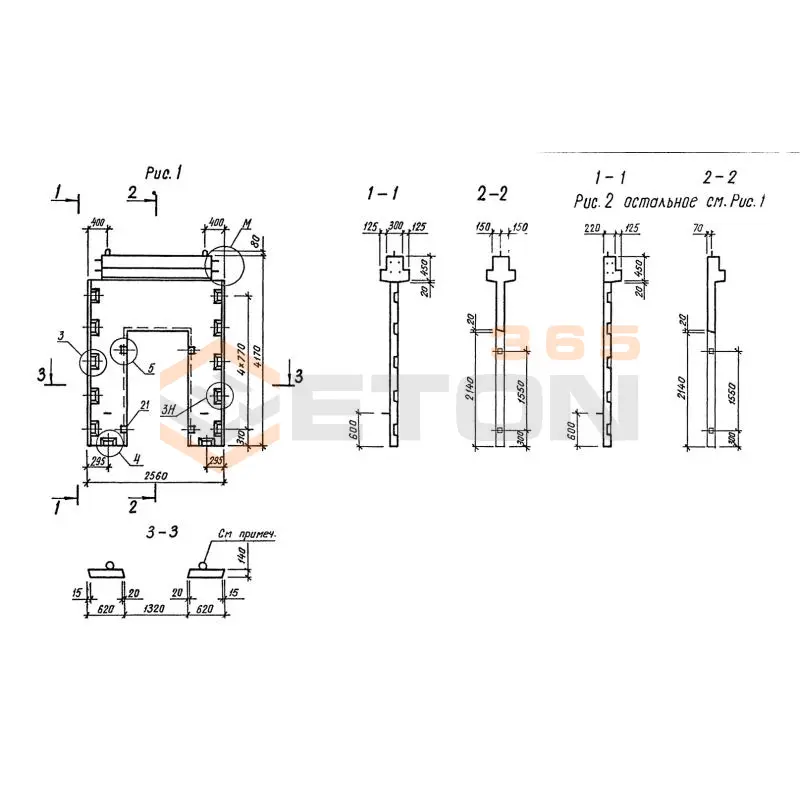

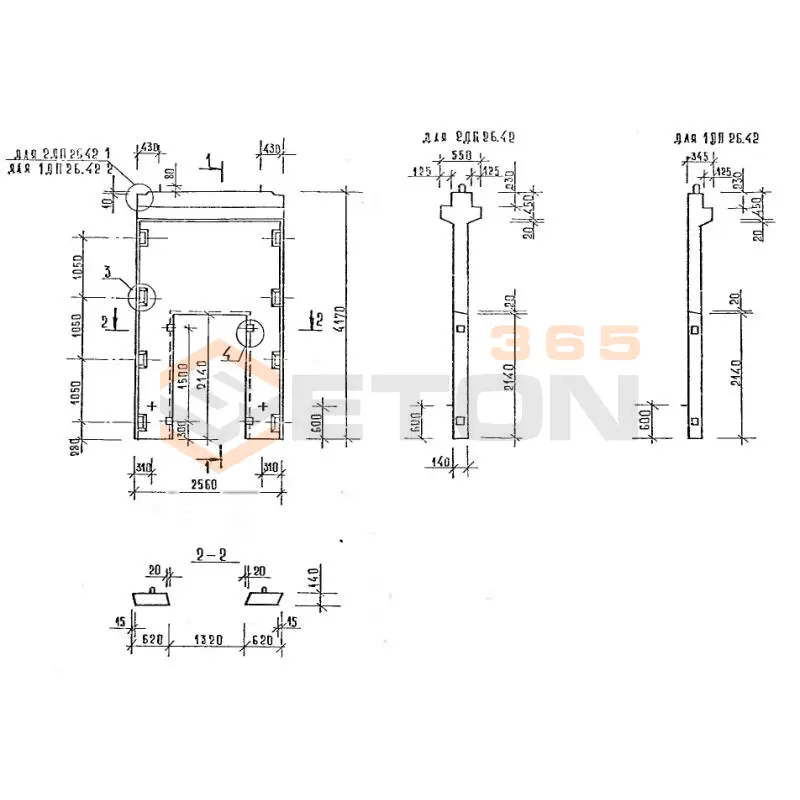

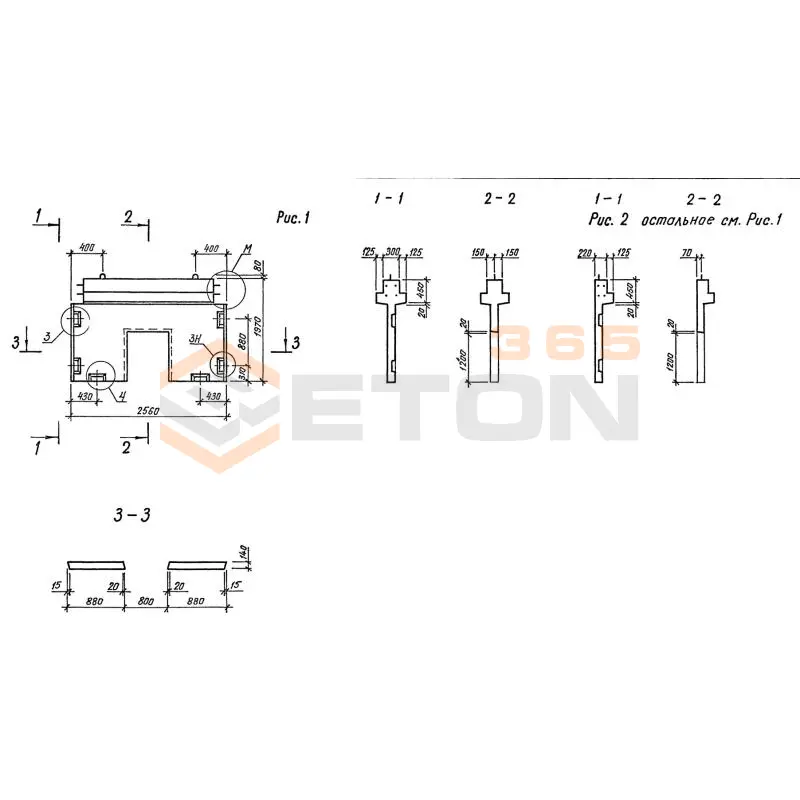

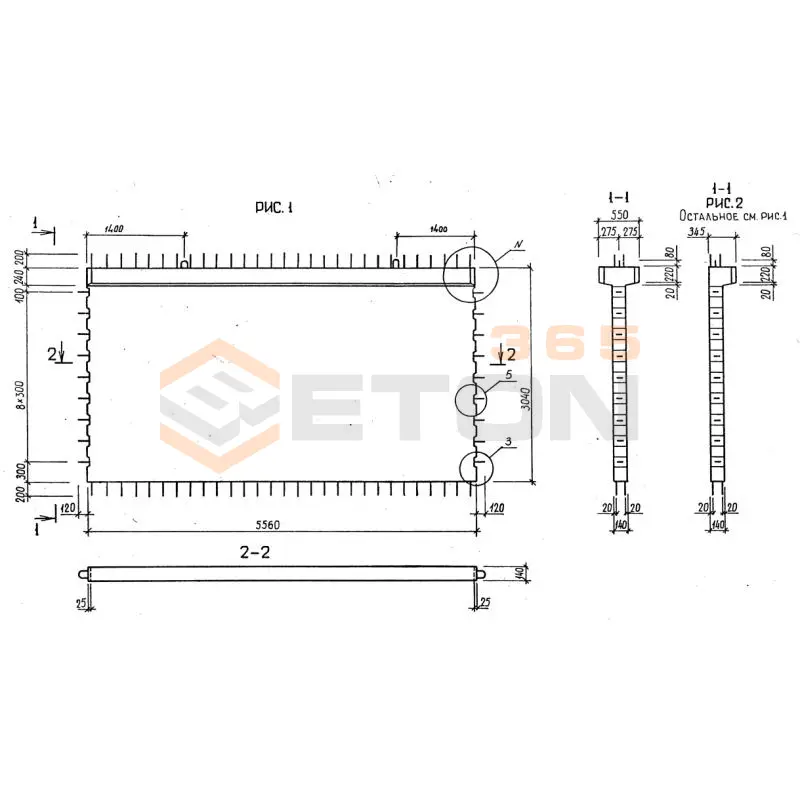

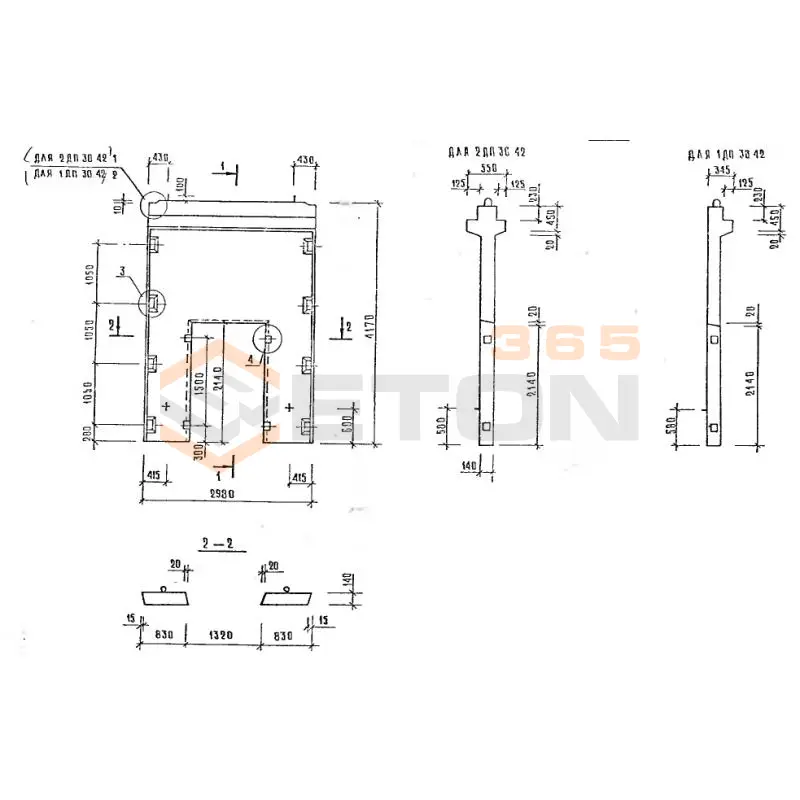

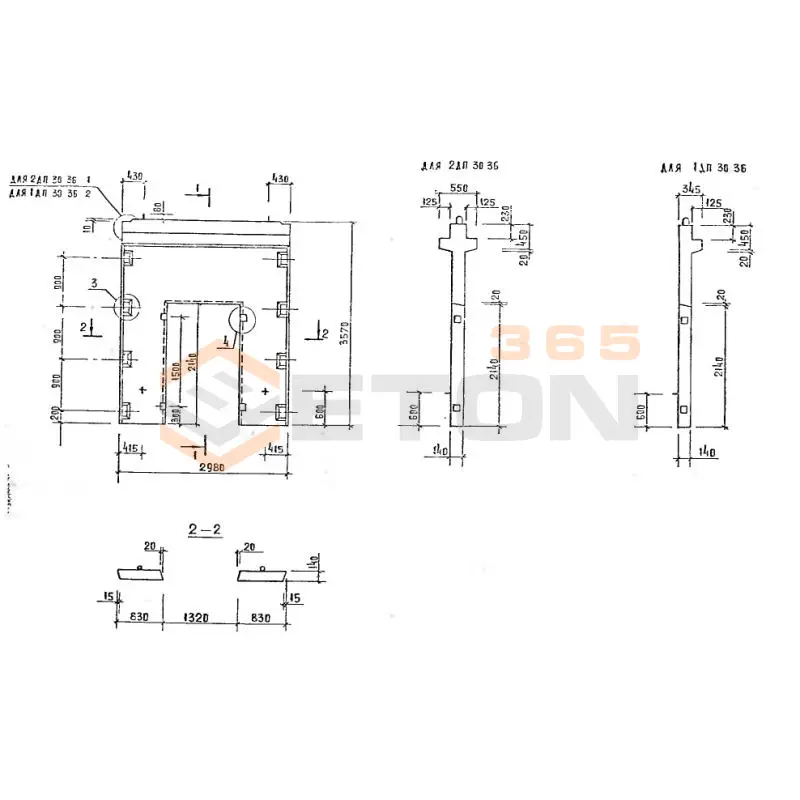

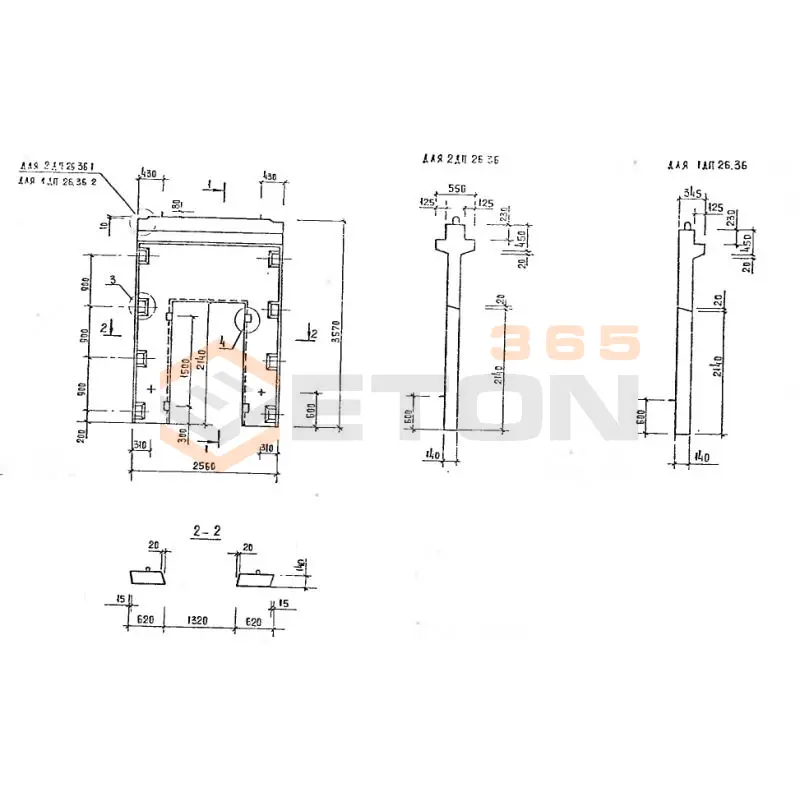

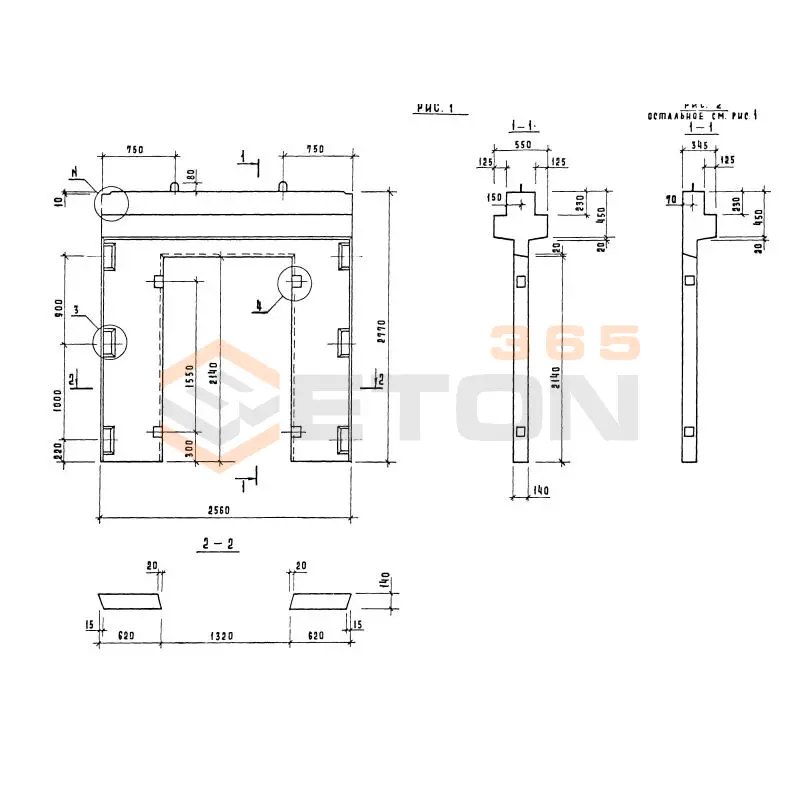

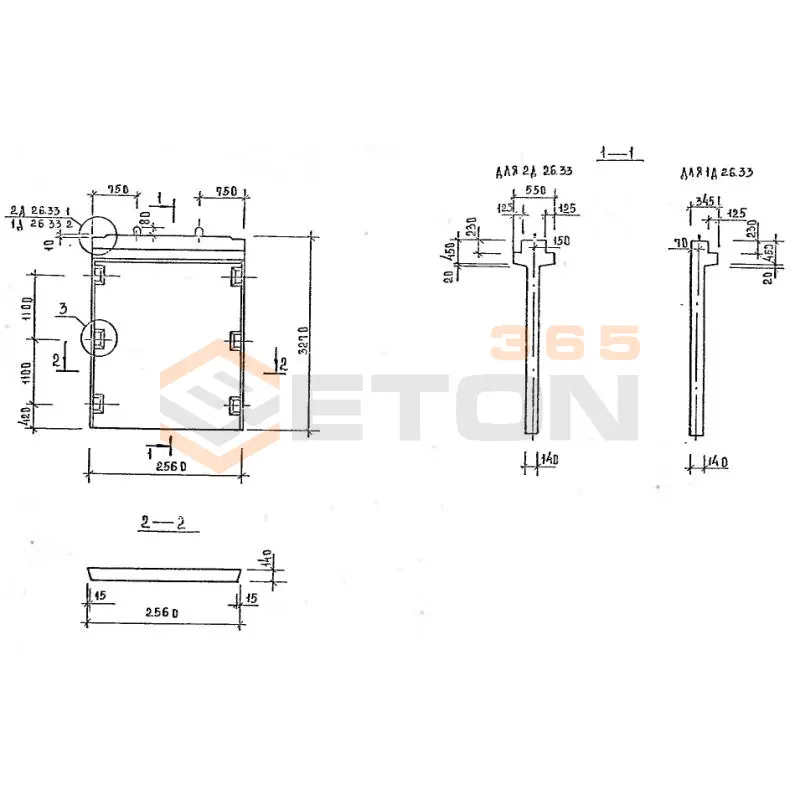

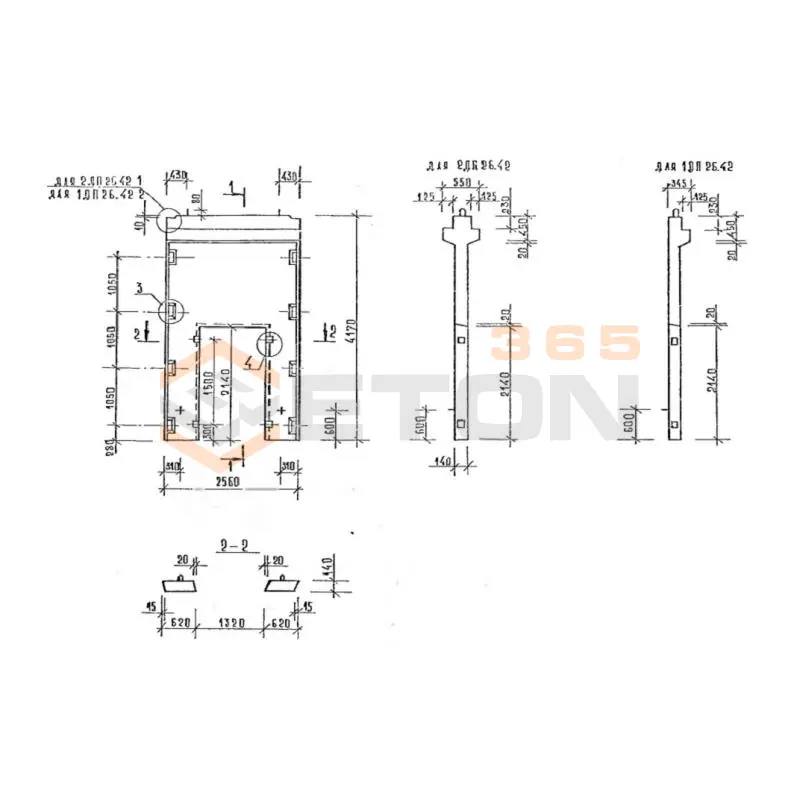

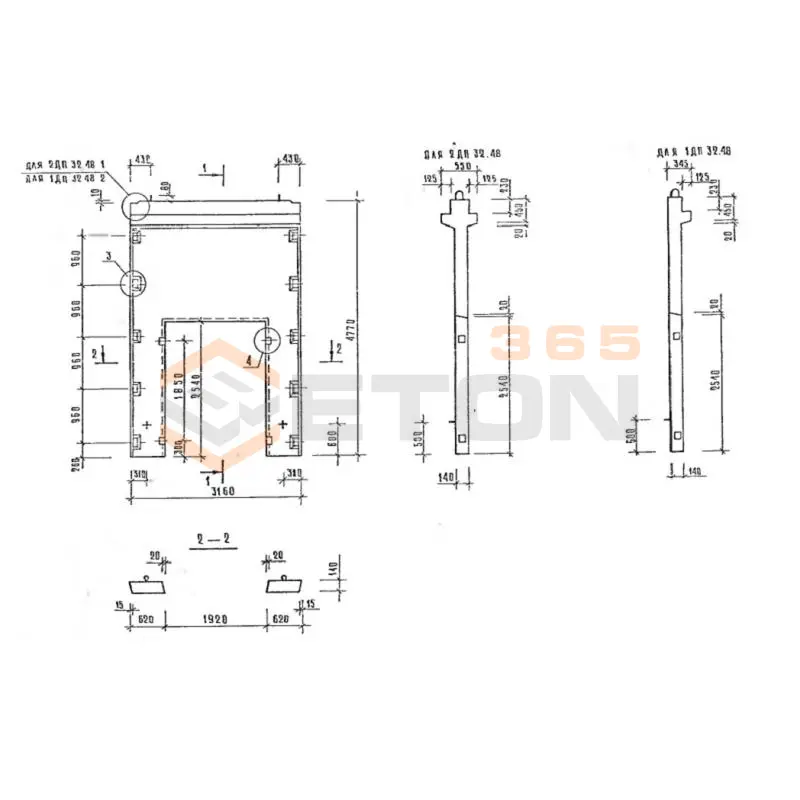

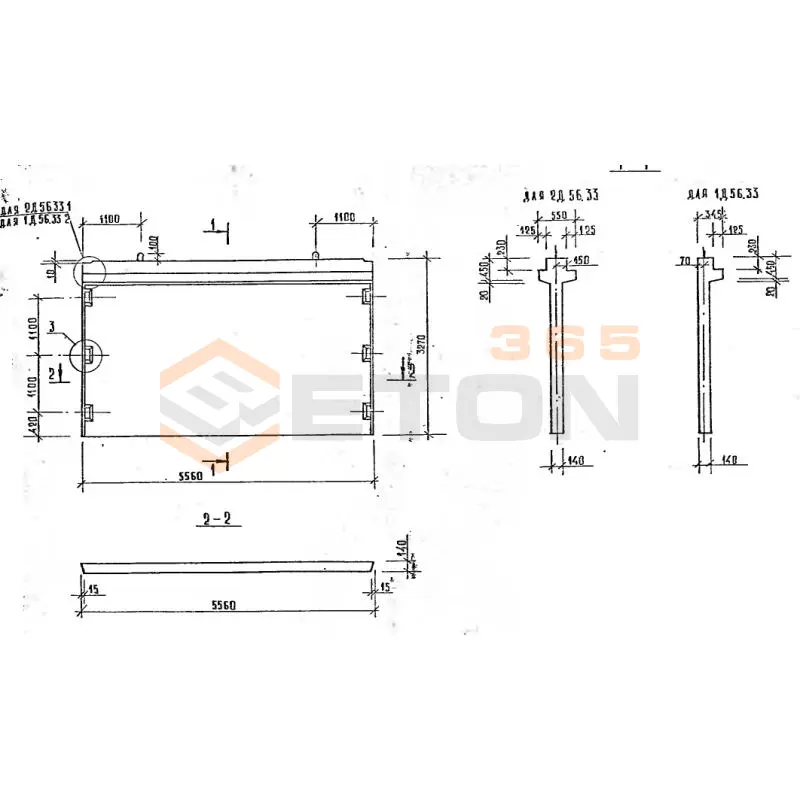

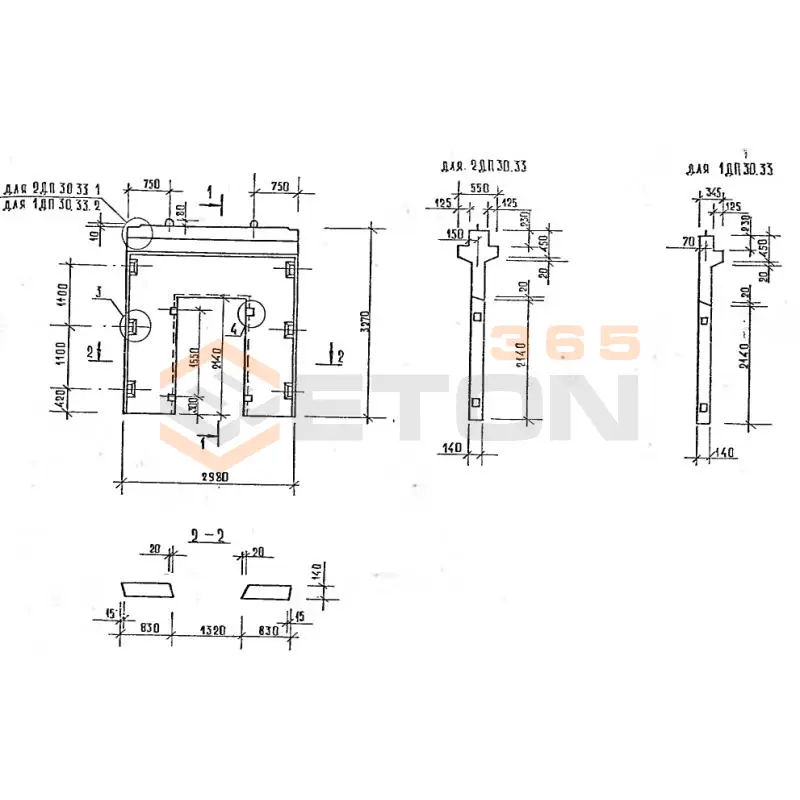

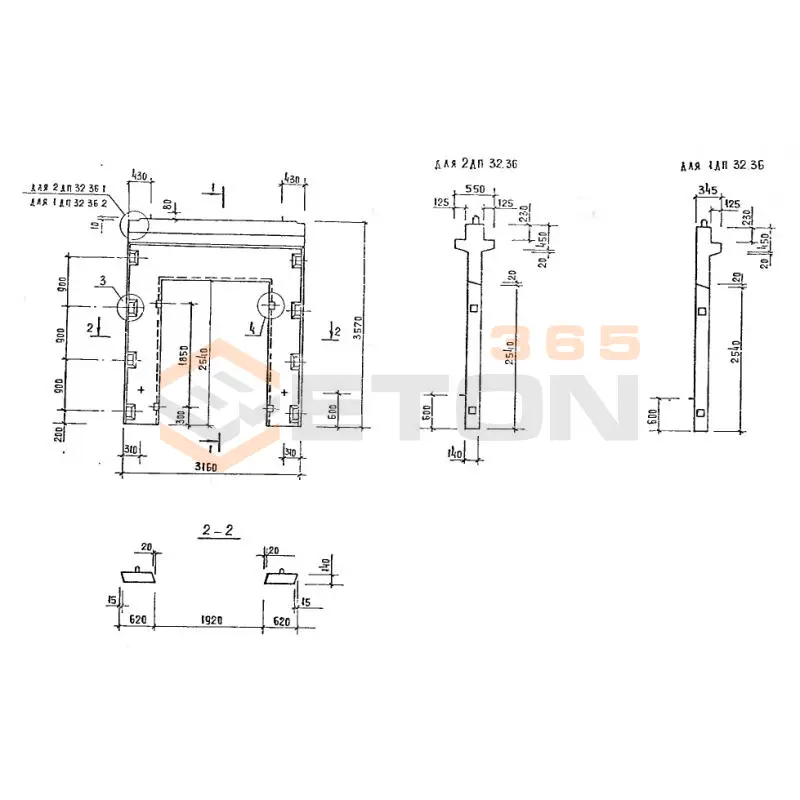

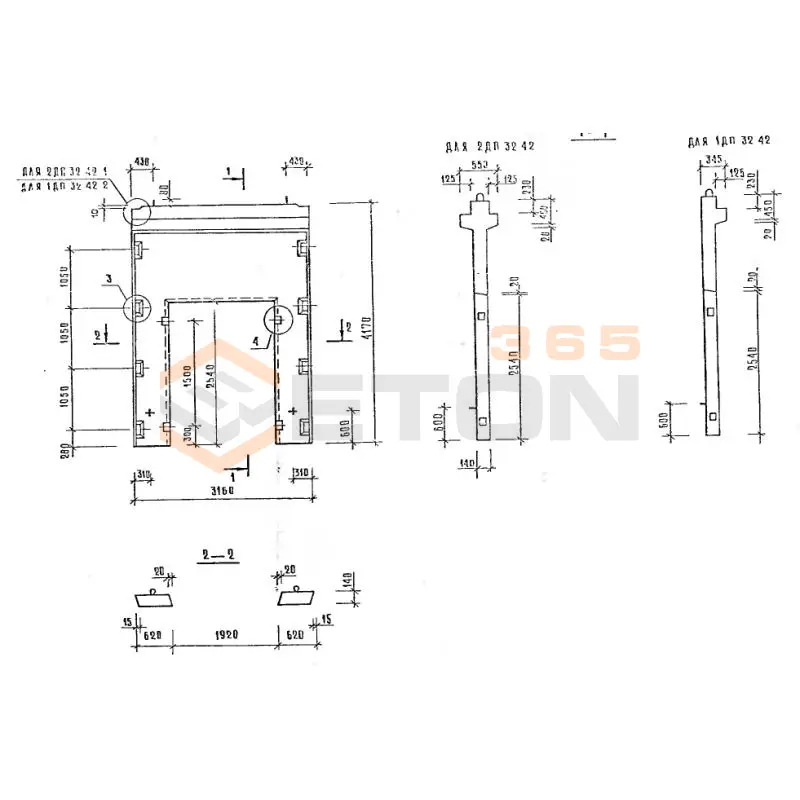

Ответ: Отличия между модификациями заключаются в основном в габаритных размерах, конфигурации проемов (двери, окна), армировании и несущей способности, адаптированных под разные шаги колонн и этажности зданий.

• 1.020.1-7 / 1.020-1/87: Базовые или наиболее распространенные исполнения для стандартных шагов колонн (часто 6м).
• 1.020-1/83: Может быть более ранней или адаптированной версией с возможными отличиями в деталях армирования или размерах.
• ИИ 04-1: Скорее всего, это обозначение указывает на инструкцию или альбом чертежей (Инструкция по проектированию), регламентирующий применение этих диафрагм.

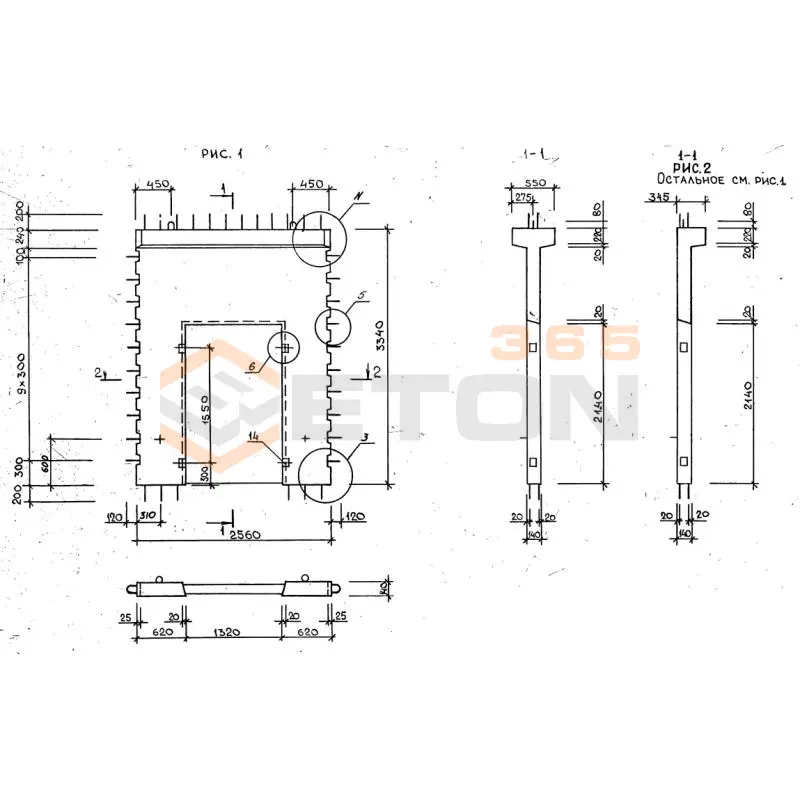

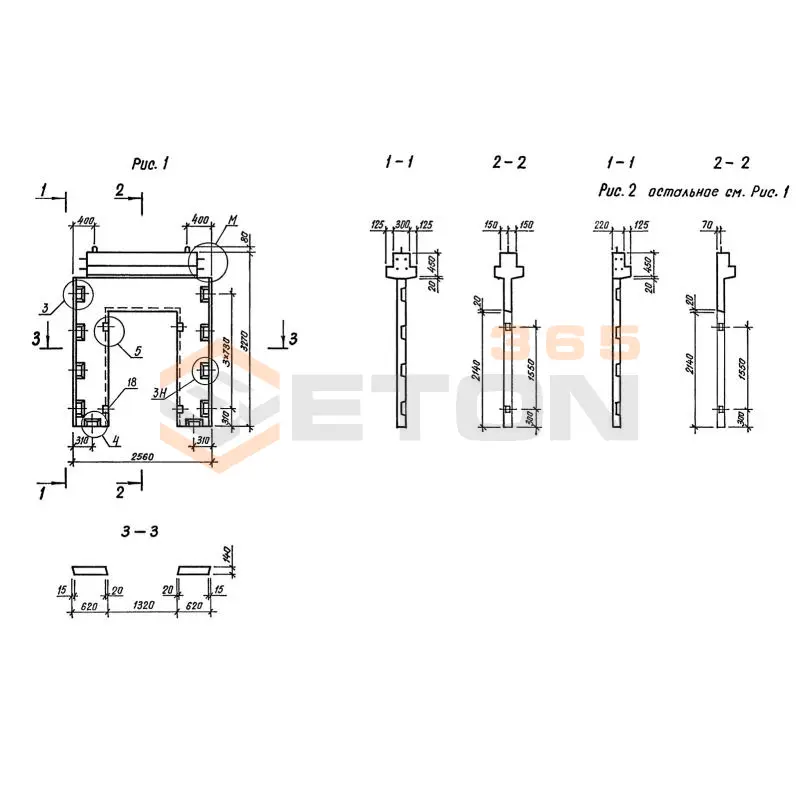

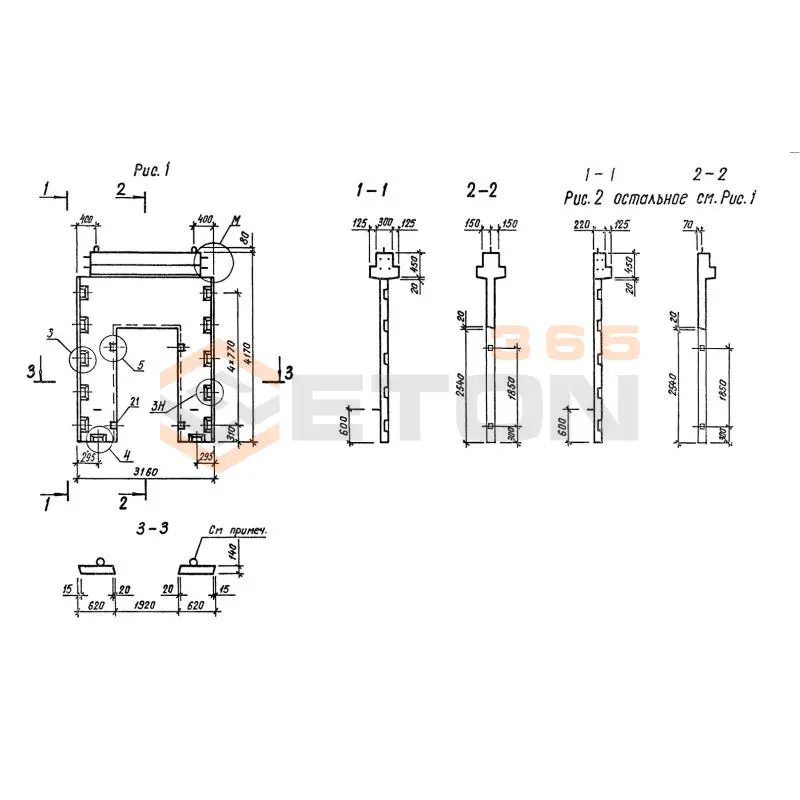

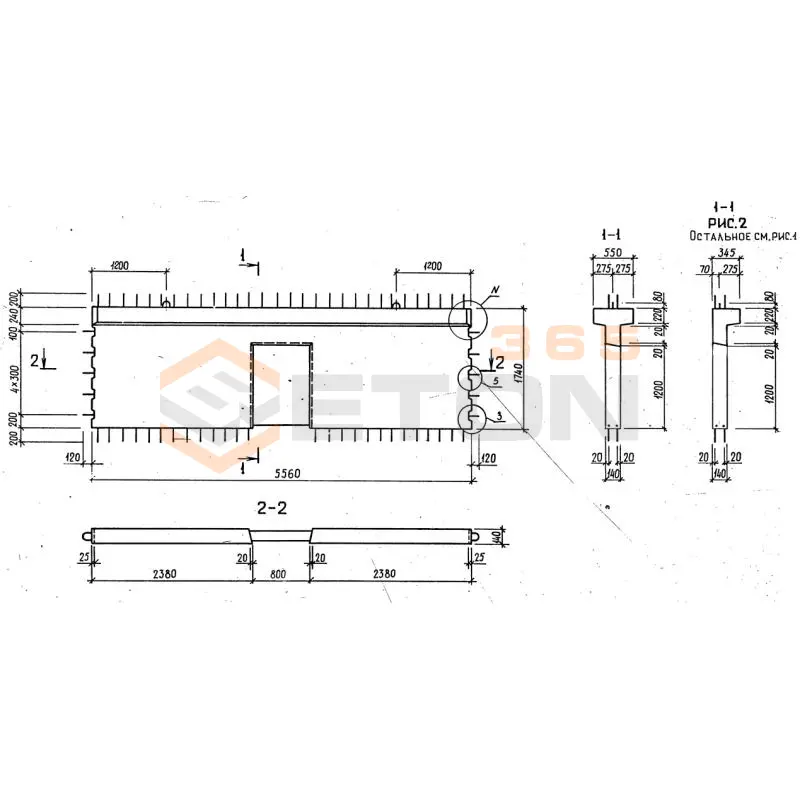

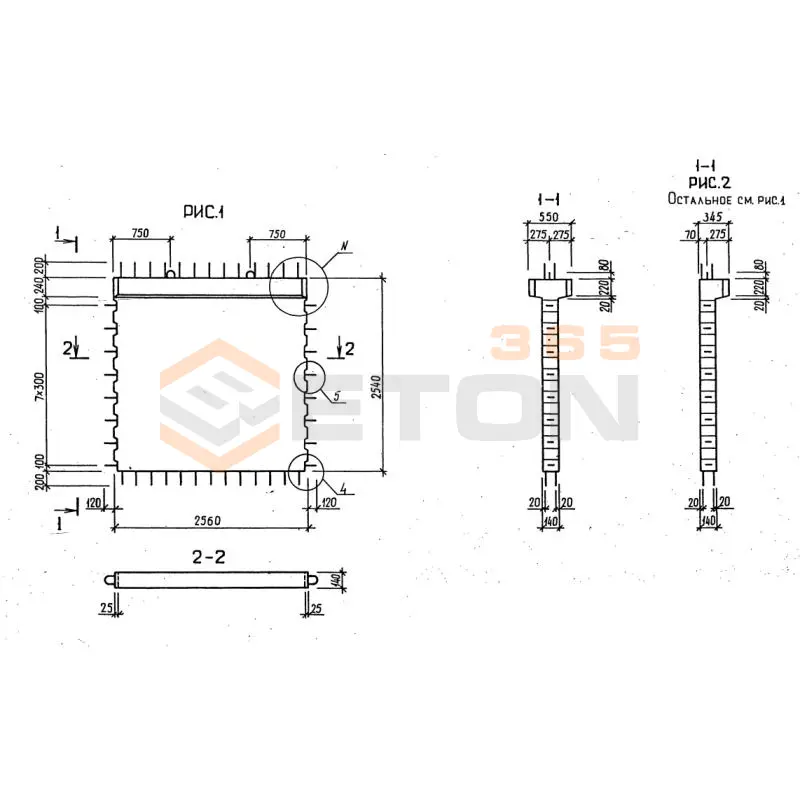

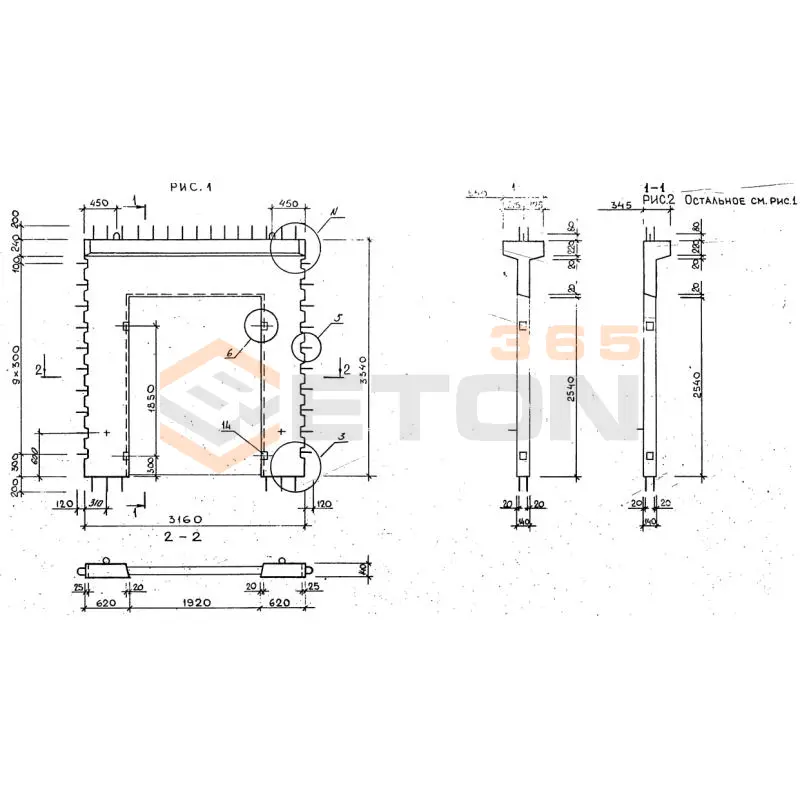

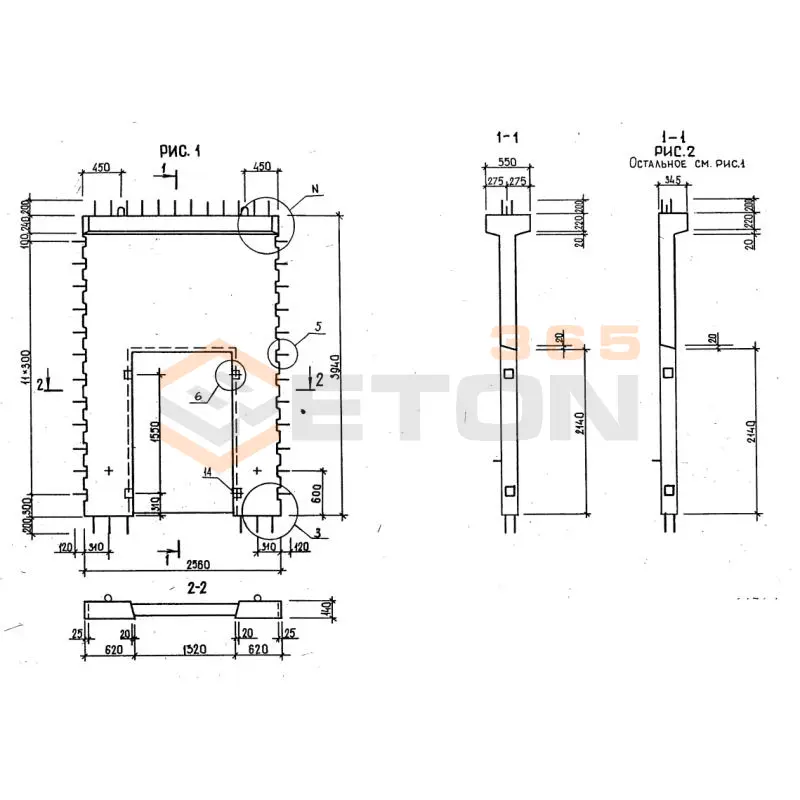

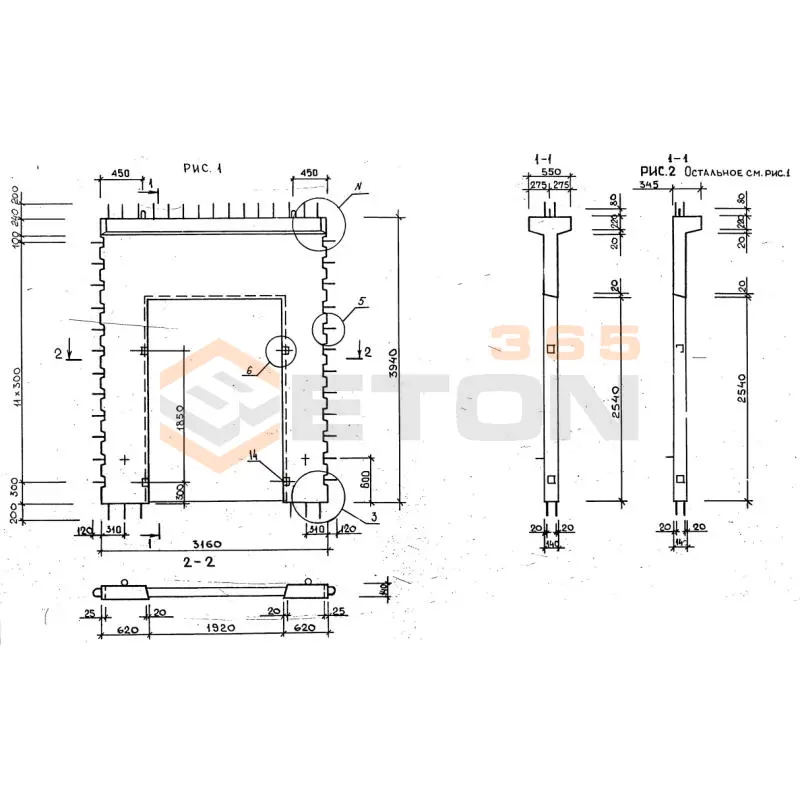

• 1.020.1-3пв: Маркировка "пв" может указывать на диафрагму с дополнительными элементами (например, с вентиляционным или другим проемом) или на специфическое исполнение для определенных условий (например, для торцевых частей здания).

Ответ: При приемке и монтаже необходимо контролировать:

1. Маркировку: Соответствие проектной марке (размеры, наличие проемов).
2. Геометрические размеры: Фактические габариты, толщину, расположение и размеры проемов.
3. Качество бетона: Отсутствие трещин, сколов, раковин. Прочность бетона должна соответствовать проектной (как правило, не ниже B15-B25).
4. Арматуру: Правильность расположения и диаметр монтажных петель, выпусков арматуры для связи с другими конструкциями.
5. Монтажные элементы: Наличие и правильное расположение закладных деталей для соединения с колоннами и перекрытиями.

Ответ: Соединение осуществляется с помощью сварки закладных деталей и бетонирования швов.

• С колоннами: Закладные детали на торцах диафрагмы привариваются к закладным деталям колонн.
• С перекрытиями: Верх диафрагмы имеет специальные штрабы или выпуски арматуры, которые соединяются с арматурой вышележащего перекрытия. Зазор между диафрагмой и перекрытием заполняется бетоном, создавая монолитное соединение.
• С ригелями (при их наличии): Соединение также выполняется через закладные детали.

Ответ: Основными нормативными документами являются:

1. Серия 1.020-1/87 (и ее модификации): Сам рабочий проект (альбом чертежей), содержащий все геометрические, армировочные и монтажные параметры.
2. СП 63.13330.2018 (Бетонные и железобетонные конструкции): Основной свод правил по проектированию.
3. СП 70.13330.2012 (Несущие и ограждающие конструкции): По монтажным работам и приемке.
4. ГОСТ 13015-2012: По общим техническим требованиям к железобетонным изделиям.
5. Проектная документация на конкретное здание: Всегда является первостепенной, так как могут быть внесены изменения, не отраженные в типовой серии.
