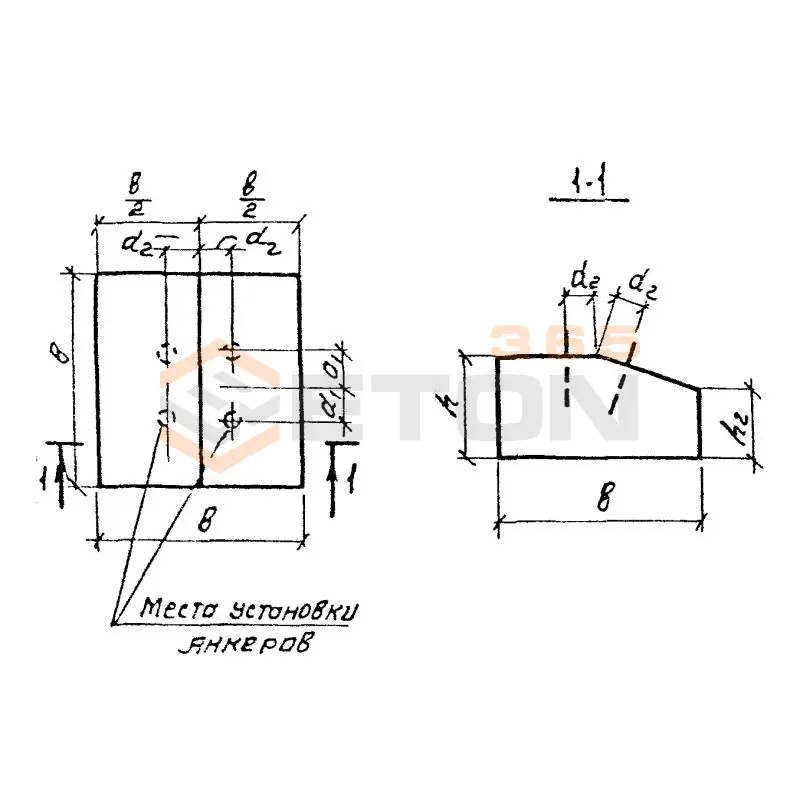

Упоры данной серии предназначены для восприятия осевых усилий, возникающих в трубопроводе при изменении его направления в вертикальной плоскости выпуклостью вверх. Они предотвращают смещение трубопровода, компенсируют температурные деформации и обеспечивают стабильность положения системы, передавая нагрузки на фундамент или строительные конструкции.
Упоры изготавливаются из тяжелого бетона класса не ниже В25 и армируются стальной арматурой. Монтаж осуществляется на подготовленное основание с обязательной проверкой проектного положения. Все закладные детали и анкерные болты должны соответствовать проекту, а бетонирование опорной поверхности выполняется после окончательной выверки положения упора.
Типоразмер упора подбирается по расчетному усилию, которое определяется исходя из диаметра трубопровода, рабочего давления, температуры транспортируемой среды и угла поворота. В проектной документации должны быть указаны все параметры для выбора конкретного изделия из серии 3.001.1-3.
При расчете учитываются: усилия от внутреннего давления в месте поворота, температурные деформации трубопровода, вес транспортируемой среды, ветровые и сейсмические нагрузки (при необходимости). Также учитываются характеристики грунта основания и несущая способность фундамента.
Использование стандартной серии обеспечивает: унификацию конструктивных решений, проверенную надежность эксплуатации, сокращение сроков проектирования и монтажа, возможность использования типовой документации и снижение стоимости строительства за счет серийного производства.
