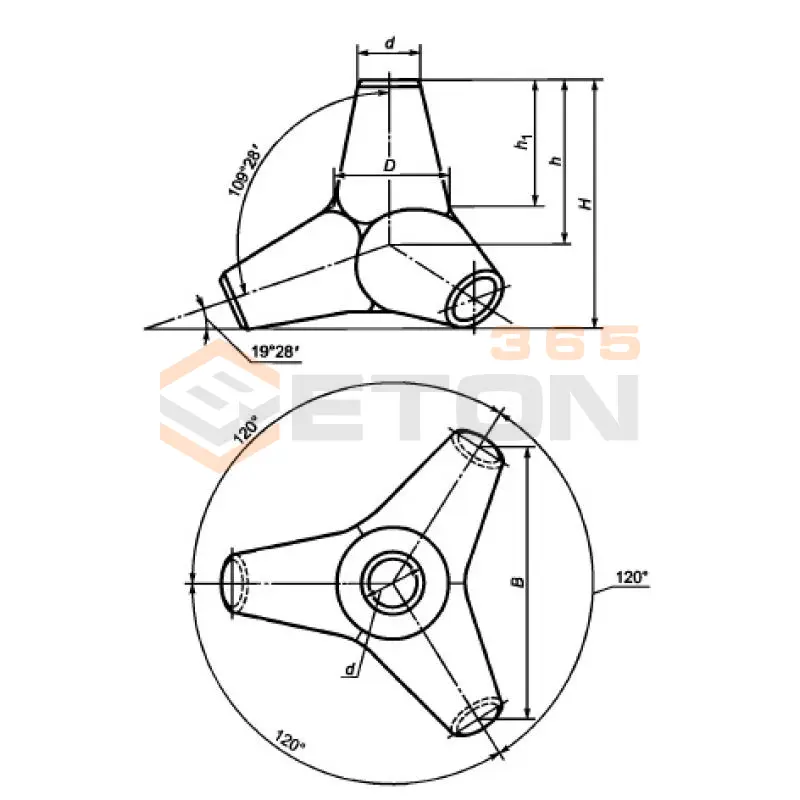

Тетраподы ГОСТ 20425-2016

Тетраподы, изготовленные в соответствии с ГОСТ 20425-2016, выполняют несколько ключевых функций:

1. Защита берегов и гидротехнических сооружений: Их основная задача — гасить энергию волн, предотвращая размыв береговой линии, оснований молов, волноломов, дамб и набережных.
2. Стабилизация грунта: Уложенные в несколько слоев, они создают прочный, проницаемый массив, который устойчив к воздействию воды и не дает грунту под ним вымываться.
3. Энергогашение: Благодаря своей сложной пространственной форме с четырьмя "лучами", тетраподы эффективно рассеивают энергию волны, заставляя воду турбулизироваться и терять разрушительную силу. Они поглощают энергию лучше, чем массивные гладкие конструкции.
4. Самозаклинивание: При укладке тетраподы переплетаются друг с другом, образуя монолитную и устойчивую структуру, которая сопротивляется сдвигу и выдергиванию отдельного элемента.

ГОСТ 20425-2016 предъявляет строгие требования к качеству бетона, поскольку тетраподы работают в условиях агрессивной морской среды:

1. Марка по прочности: Бетон должен быть не ниже В30 (класс прочности на сжатие).
2. Морозостойкость: Марка по морозостойкости должна быть не ниже F200 для умеренного климата и F300 для сурового климата. Это гарантирует долговечность при многократном замораживании и оттаивании.
3. Водонепроницаемость: Марка по водонепроницаемости должна быть не ниже W6. Это предотвращает проникновение соленой воды вглубь бетона, защищая арматуру от коррозии.
4. Исходные материалы: Для приготовления бетона должен использоваться портландцемент, а заполнители (песок, щебень) должны соответствовать нормам для гидротехнического бетона.

Контроль качества осуществляется на всех этапах, от сырья до готового изделия, и включает в себя:

1. Входной контроль: Проверка сертификатов и паспортов на цемент, арматуру, заполнители.
2. Операционный контроль: Контроль дозировки компонентов бетонной смеси, соблюдение технологии уплотнения бетона (чаще всего вибрацией), контроль температуры и влажности при твердении.
3. Приемочный контроль готовой продукции:
   • Внешний осмотр: Проверка на отсутствие трещин, раковин, сколов и других дефектов.
   • Контроль прочности: Испытание контрольных образцов-кубов на сжатие для подтверждения марки бетона.
   • Контроль геометрии: Проверка основных габаритных размеров и массы тетрапода. Допускаются отклонения по массе не более ±5%.
   • Испытание на морозостойкость и водонепроницаемость: Проводятся периодически на образцах, отобранных из партии.

ГОСТ 20425-2016 устанавливает типоразмеры тетраподов по их массе в тоннах. Основные номинальные массы: 1,5; 3; 5; 10; 15; 20 тонн. Выбор конкретного типоразмера (веса) является сложной инженерной задачей и зависит от:

1. Гидравлических параметров: Высота и длина волны, сила прибоя, скорость течений. Чем мощнее волновое воздействие, тем тяжелее требуются тетраподы.
2. Крутизна откоса сооружения: На более пологих откосах могут применяться более легкие тетраподы, а на крутых — более тяжелые для обеспечения устойчивости.
3. Уровень ответственности сооружения: Для критически важных объектов (например, защита порта или АЭС) закладывается больший запас прочности. Расчет обычно проводят по специальным формулам и методикам, учитывающим все вышеперечисленные факторы, чтобы гарантировать, что волна не сможет сдвинуть или разрушить защитный слой.

Правильная укладка критически важна для обеспечения устойчивости всего защитного покрытия. Основные правила:

1. Подготовка основания: Основание (грунтовый или каменный откос) должно быть уплотнено и выровнено согласно проекту.
2. Укладка вручную или краном: Тетраподы укладываются с помощью крана, но их окончательная ориентация и позиционирование часто требуют ручной корректировки для обеспечения надежного сцепления (заклинивания).
3. Пористость массива: Укладка должна обеспечивать проектную пористость (обычно около 50%). Это означает, что примерно половина объема массива — это пустоты между тетраподами, которые способствуют гашению энергии волны.
4. Количество слоев: Как правило, тетраподы укладывают в два или более слоев. Нижний слой может частично заглубляться в подготовленное основание.
5. Плотность укладки: Элементы должны быть уложены как можно плотнее друг к другу, чтобы они взаимно поддерживали и блокировали друг друга, создавая единую монолитную конструкцию. Запрещается просто сбрасывать тетраподы в хаотичном порядке.
