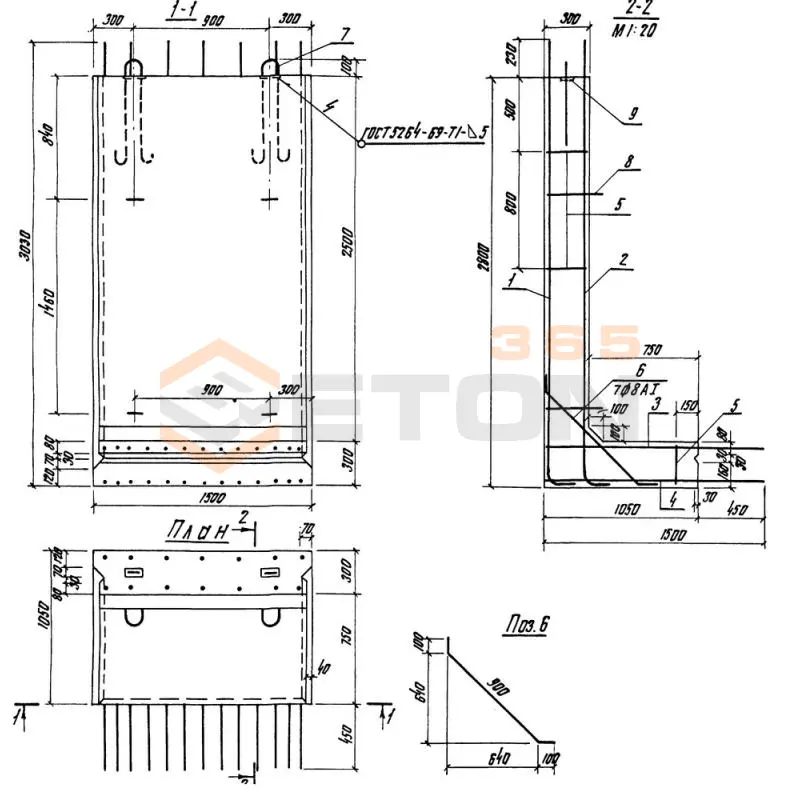

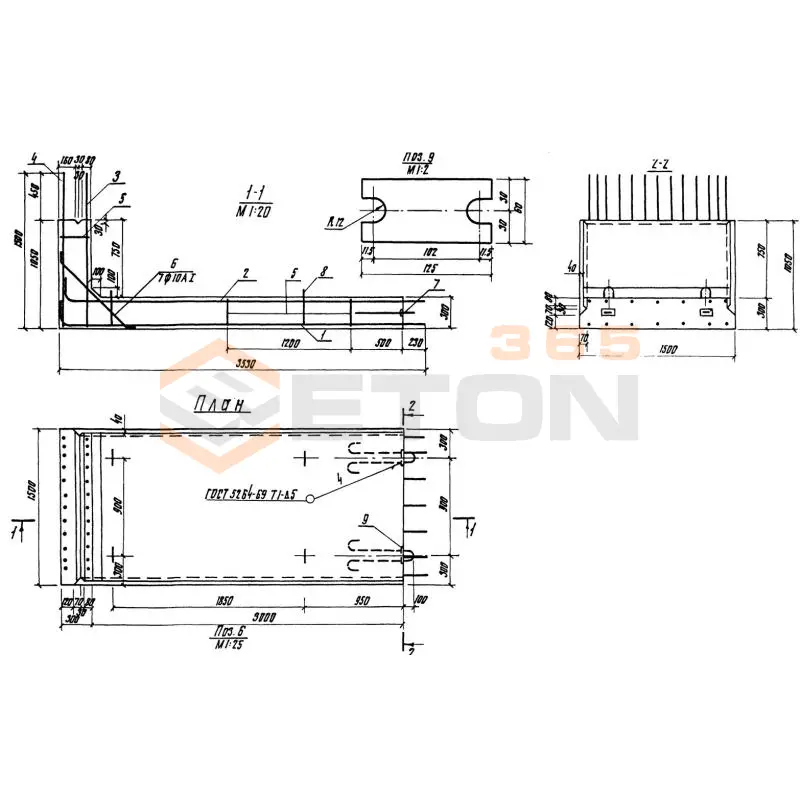

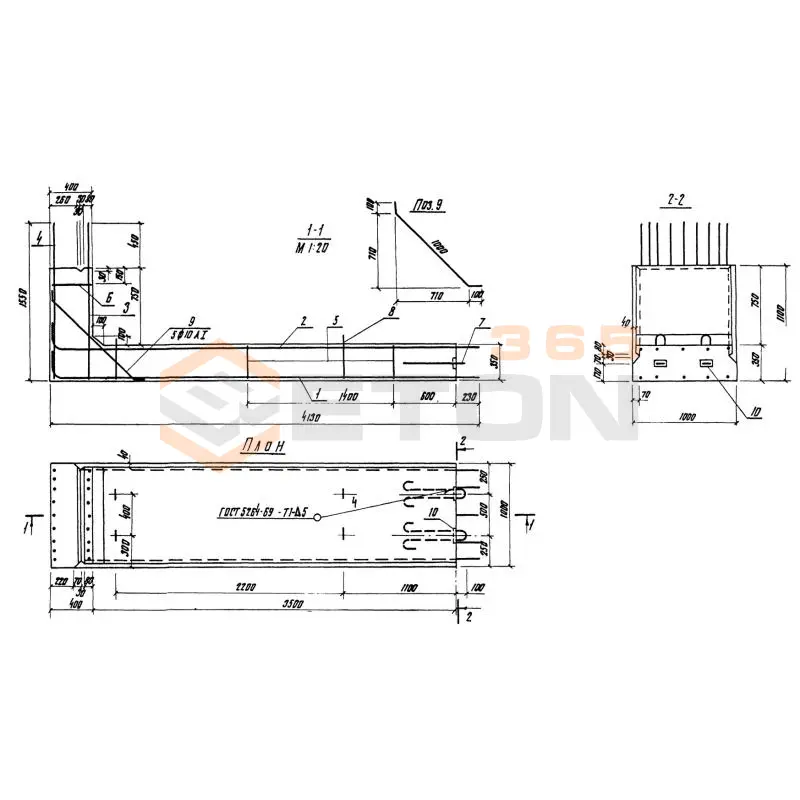

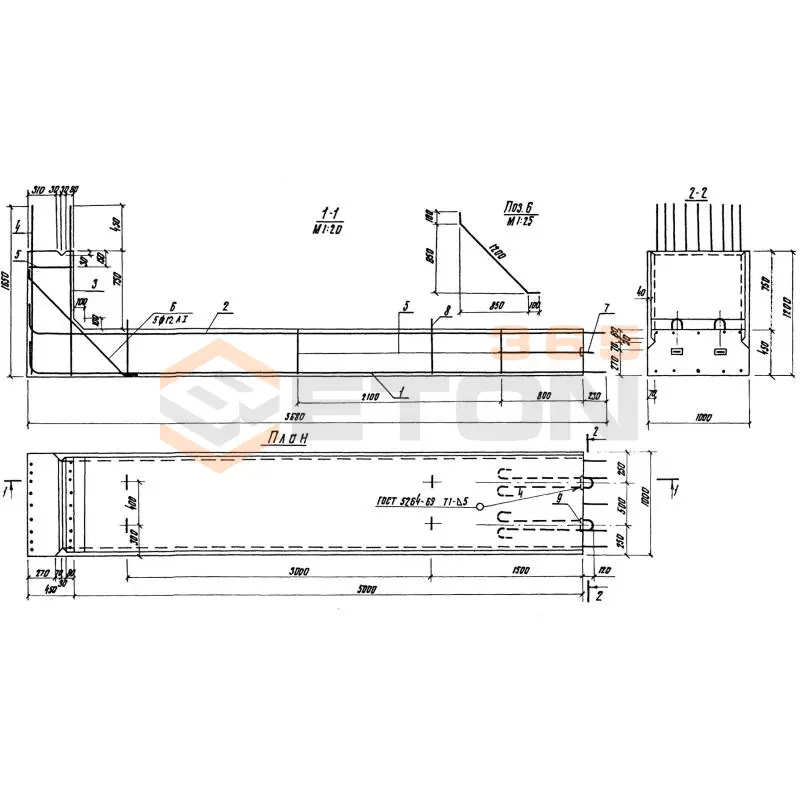

Блоки стеновые Серия 3.820.1-29

Основные технические характеристики включают:

• Тип: Стеновые бетонные блоки.
• Назначение: Для возведения стен подвалов, технических подпольев и фундаментов зданий.
• Материал: Тяжелый бетон классов по прочности на сжатие, как правило, В12.5-В15 (М150-М200).
• Морозостойкость: F50-F100 (50-100 циклов попеременного замораживания и оттаивания).
• Размеры (ДхШхВ): Основной типоразмер — 2380x400x580 мм. Также выпускаются блоки-вставки других размеров (доборные блоки) для обеспечения перевязки швов.
• Масса: Вес основного блока составляет примерно 1.3 - 1.6 тонны в зависимости от плотности бетона.
• Маркировка: Например, ФБС 24.4.6-Т, где "ФБС" — фундаментный блок стеновой, "24" — длина в дециметрах (2380 мм), "4" — ширина (400 мм), "6" — высота (580 мм), "Т" — тяжелый бетон.

Использование блоков ФБС имеет несколько ключевых преимуществ:

1. Высокая скорость монтажа: Возведение конструкций происходит значительно быстрее, так как не требуется время на набор прочности бетоном, установку и перестановку опалубки.
2. Всесезонность работ: Монтаж можно производить практически в любую погоду, включая отрицательные температуры (с соблюдением соответствующих технологий), в то время как монолитное бетонирование зимой требует дополнительных мер по термоизоляции и обогреву.
3. Стабильность качества: Блоки изготавливаются в заводских условиях на специализированном оборудовании, что гарантирует строгое соответствие проектным размерам, прочности и марке бетона.
4. Отсутствие "мокрых" процессов: На объекте не требуется приготовление, транспортировка и укладка бетонной смеси, что упрощает организацию работ.
5. Немедленная нагрузка: Конструкция из блоков сразу после монтажа и устройства монолитного пояса (армопояса) может воспринимать проектную нагрузку.

Правильный монтаж включает несколько этапов:

1. Подготовка основания: Устройство выровненного и уплотненного песчано-щебеночного основания или укладка блоков на подготовленную бетонную подготовку (подбетонку).
2. Разбивка осей: Нанесение разметки осей будущих стен.
3. Монтаж блоков: Укладка производится на цементно-песчаный раствор толщиной около 20 мм с помощью крана. Начинают монтаж с установки маячных блоков в углах и местах пересечения стен.
4. Перевязка швов: Вертикальные швы между блоками заполняются раствором. Каждый последующий ряд блоков укладывается со смещением (перевязкой) относительно предыдущего, как в кирпичной кладке. Для этого используются доборные блоки.
5. Контроль качества: Постоянный контроль вертикальности и горизонтальности кладки с помощью уровня и отвеса.
6. Устройство монолитного пояса (армопояса): Для равномерного распределения нагрузки от вышележащих конструкций по верху стены из блоков часто выполняется монолитный железобетонный пояс.

Основные ограничения и недостатки:

1. Необходимость в грузоподъемной технике: Для монтажа обязателен кран, что увеличивает стоимость работ и требует наличия подъездных путей.
2. Стыки между блоками: Швы являются потенциальным местом для проникновения влаги, поэтому требуется надежная горизонтальная и вертикальная гидроизоляция стен.
3. Слабая сопротивляемость растягивающим нагрузкам: При строительстве на слабых или пучинистых грунтах требуется устройство жесткого железобетонного ростверка или монолитной плиты, чтобы избежать деформаций.
4. Сложность прокладки коммуникаций: Прорезание отверстий для инженерных сетей в готовой стене — трудоемкий процесс, который требует применения алмазного бурения и может ослабить конструкцию. Лучше закладывать гильзы на этапе проектирования.
5. Высокая теплопроводность: Блоки из тяжелого бетона плохо сохраняют тепло, поэтому стены подвалов и цокольных этажей, как правило, требуют дополнительного утепления снаружи.

Маркировка строится по принципу, установленному ГОСТ и серийными чертежами. Она состоит из буквенно-цифрового обозначения. Пример маркировки: ФБС 24.4.6-Т

• ФБС: Тип изделия. "Фундаментный Блок Стеновой".
• 24: Длина блока в дециметрах. 24 дм = 2400 мм (номинально). Фактическая длина составляет 2380 мм (с учетом шва 20 мм).
• 4: Ширина блока в дециметрах. 4 дм = 400 мм.
• 6: Высота блока в дециметрах. 6 дм = 600 мм (номинально). Фактическая высота составляет 580 мм (с учетом шва 20 мм).
• Т: Вид бетона. "Т" — тяжелый бетон. Также может быть "П" — на пористых заполнителях (керамзитобетон) или "С" — силикатный бетон.

Таким образом, блок ФБС 24.4.6-Т — это фундаментный стеновой блок из тяжелого бетона длиной 2380 мм, шириной 400 мм и высотой 580 мм.
