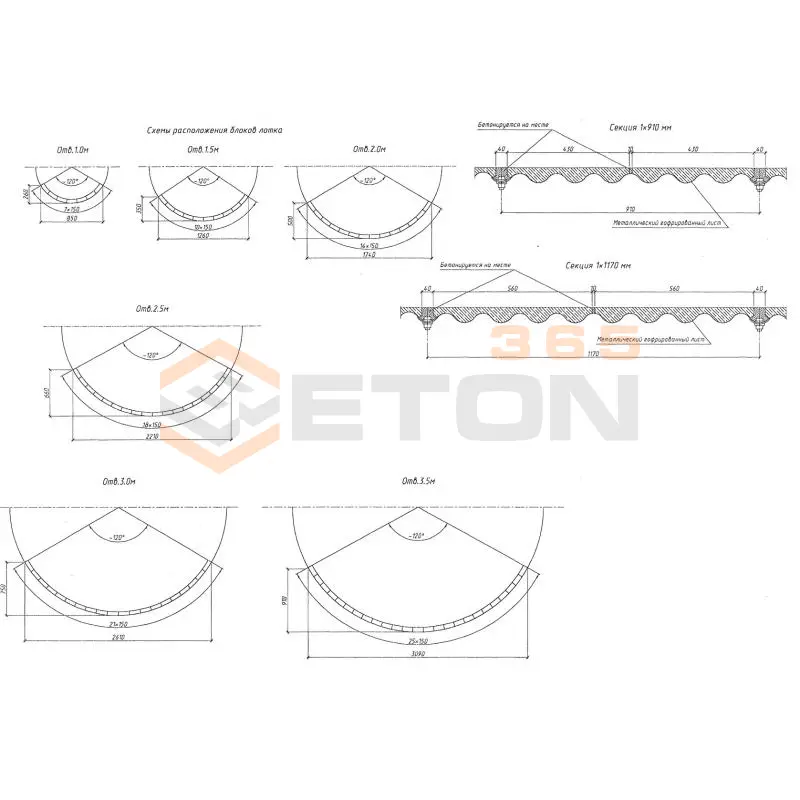

Блоки лотка Серия 3.501.3-183.01

Блоки лотка Серия 3.501.3-183.01 – это железобетонные изделия, предназначенные для прокладки инженерных коммуникаций (кабелей, труб) в грунте. Основные характеристики:

• Материал: Тяжелый бетон класса не ниже В25 (М350).
• Армирование: Предварительно напряженная или ненапряженная арматурная сталь. Каркас обеспечивает прочность на сжатие и изгиб.
• Размеры (примерные, согласно серии): Высота стенки обычно 580 мм, ширина лотка (в свету) – 1000 мм, 1200 мм или другие, в зависимости от типа блока. Длина, как правило, кратна строительному модулю (часто 3000 мм или 6000 мм).
• Нагрузка: Рассчитаны на восприятие нагрузок от транспорта и грунта (например, для дорог, проездов).
• Маркировка: Включает тип блока (Л – лоток), размеры и несущую способность (например, Л 12-6, где 12 – ширина в дм, 6 – несущая способность в тс/м).
• Вес: Значительный, зависит от габаритов, может достигать нескольких тонн, что требует применения грузоподъемной техники для монтажа.

Данные блоки применяются в гражданском и промышленном строительстве для:

1. Прокладка кабельных линий: Защита силовых, осветительных и кабелей связи (в т.ч. волоконно-оптических) от механических повреждений, грунтовых вод и агрессивных сред.
2. Прокладка трубопроводов: Размещение водопроводных, канализационных, тепловых и других инженерных сетей.
3. Создание коллекторов и каналов: Формирование протяженных подземных тоннелей для комплексной прокладки коммуникаций.
4. Условия применения: Предназначены для укладки в непросадочных и непучинистых грунтах. Могут использоваться в условиях воздействия агрессивных грунтовых вод, для чего бетон должен иметь соответствующую степень плотности, а иногда и дополнительную гидроизоляцию. Укладываются на подготовленное основание (песчано-гравийную подушку).

Использование сборных блоков лотка Серия 3.501.3-183.01 имеет ряд ключевых преимуществ:

• Высокая скорость монтажа: Блоки поставляются готовыми к укладке, что значительно сокращает сроки строительства по сравнению с заливкой монолитного лотка (исключаются работы по установке опалубки, армированию и выдержке бетона).
• Стабильное и прогнозируемое качество: Изготовление в заводских условиях гарантирует соответствие бетона и арматуры проектным требованиям, высокую прочность и морозостойкость.
• Всесезонность монтажа: Укладку блоков можно производить практически в любое время года, кроме экстремальных погодных условий.
• Прочность и долговечность: Железобетон обладает высокой несущей способностью и устойчивостью к воздействию окружающей среды, обеспечивая срок службы в десятки лет.
• Типизация и унификация: Серия стандартизирует размеры и характеристики, что упрощает проектирование, заказ и стыковку элементов на объекте.

Монтаж блоков лотка осуществляется в следующей последовательности:

1. Подготовка основания: Выполняется планировка дна траншеи. Устраивается песчаная или песчано-гравийная подушка толщиной 100-200 мм с послойным трамбованием. Основание должно быть ровным и иметь проектную отметку.
2. Укладка блоков: Блоки опускаются в траншею с помощью крана. Укладка ведется встык. Важно обеспечить точное позиционирование и соосность блоков.
3. Стыковка и герметизация: Стыки между блоками заполняются цементно-песчаным раствором или специальными герметиками для предотвращения проникновения грунтовых вод и заиливания.
4. Обратная засыпка: После укладки и проверки положения лотка производится засыпка пазух и верха грунтом с послойным трамбованием. Необходимо исключить возможность сдвига блоков и обеспечить равномерное распределение нагрузки от грунта и транспорта.

При выборе и приемке блоков лотка Серия 3.501.3-183.01 необходимо контролировать:

1. Наличие паспорта и маркировки: Каждое изделие должно иметь маркировку, соответствующую проекту, и сопроводительные документы (паспорт качества), подтверждающие класс бетона, марку стали арматуры и дату изготовления.
2. Внешний вид и геометрия: Блоки не должны иметь трещин (кроме допустимых усадочных), сколов, раковин и других серьезных дефектов. Следует проверить геометрические размеры.
3. Качество бетонной поверхности: Поверхность должна быть плотной, без значительных наплывов и перекосов, которые могут затруднить стыковку.
4. Состояние закладных деталей и монтажных петель: Петли должны быть целыми и не деформированными для безопасного монтажа.
5. Соответствие проекту: Типоразмер, несущая способность и марка бетона по морозостойкости и водонепроницаемости должны строго соответствовать проектным требованиям.
