Блоки фундаментные дырчатые Серия 3.004.1-9

Основное назначение данных блоков - устройство сборных ленточных фундаментов под здания и сооружения различного назначения. Они применяются для возведения стен подвалов, технических подполий и фундаментных стен. Наличие сквозных вертикальных пустот (отверстий) позволяет снизить массу блоков, расход бетона и нагрузку на основание, а также обеспечивает возможность прокладки инженерных коммуникаций.

Ключевые преимущества дырчатых блоков (ФБП) серии 3.004.1-9:

1. Экономия материала: Меньший расход бетона за счет пустот, что делает их дешевле сплошных аналогов (ФБС) при схожих габаритах.
2. Снижение веса: Облегченная конструкция упрощает погрузочно-разгрузочные работы, транспортировку и монтаж, снижая трудозатраты.
3. Снижение нагрузки на основание: Меньший вес блока передает меньшую нагрузку на грунтовое основание, что может быть критично на слабых грунтах.
4. Улучшенные теплотехнические характеристики: Воздушные полости в теле блока служат дополнительной теплоизоляцией.
5. Удобство прокладки коммуникаций: Вертикальные пустоты могут быть использованы для скрытой прокладки труб, кабелей и других инженерных систем.

Блоки фундаментные дырчатые серии 3.004.1-9 изготавливаются из тяжелого бетона. Согласно серии и действующим стандартам (например, ГОСТ 13579-78*, на который она опирается), для них typically применяются:

• Класс бетона по прочности на сжатие: B7.5, B12.5, B15.
• Марка бетона по прочности: Соответственно, M100, M150, M200.
• Марка бетона по морозостойкости: F50, F75, F100 (в зависимости от климатического района строительства).
• Марка бетона по водонепроницаемости: W2, W4, W6.

Конкретные показатели указываются в проектной документации в зависимости от расчетных нагрузок и условий эксплуатации.

Технология монтажа блоков ФБП имеет свои особенности:

1. Подготовка основания: Блоки укладываются на выровненное и уплотненное песчано-гравийное основание или на монолитный бетонный подстилающий слой (подбетонку).
2. Гидроизоляция: На основание укладывается слой гидроизоляции (например, рулонный материал).
3. Монтаж: Укладка ведется на цементно-песчаный раствор толщиной не менее 20 мм. Блоки устанавливаются с перевязкой швов (смещением вертикальных швов в соседних рядах не менее чем на 1/4 длины блока).
4. Заполнение пустот: Вертикальные пустоты в нижнем ряду блоков, опирающемся на основание, как правило, заполняются бетоном или уплотненным песком для создания сплошной опорной подушки и предотвращения просадок.
5. Армирование: В обязательном порядке армируются швы между рядами (армирующая сетка). При необходимости, для повышения несущей способности, вертикальные пустоты также могут армироваться каркасами и заливаться тяжелым бетоном.

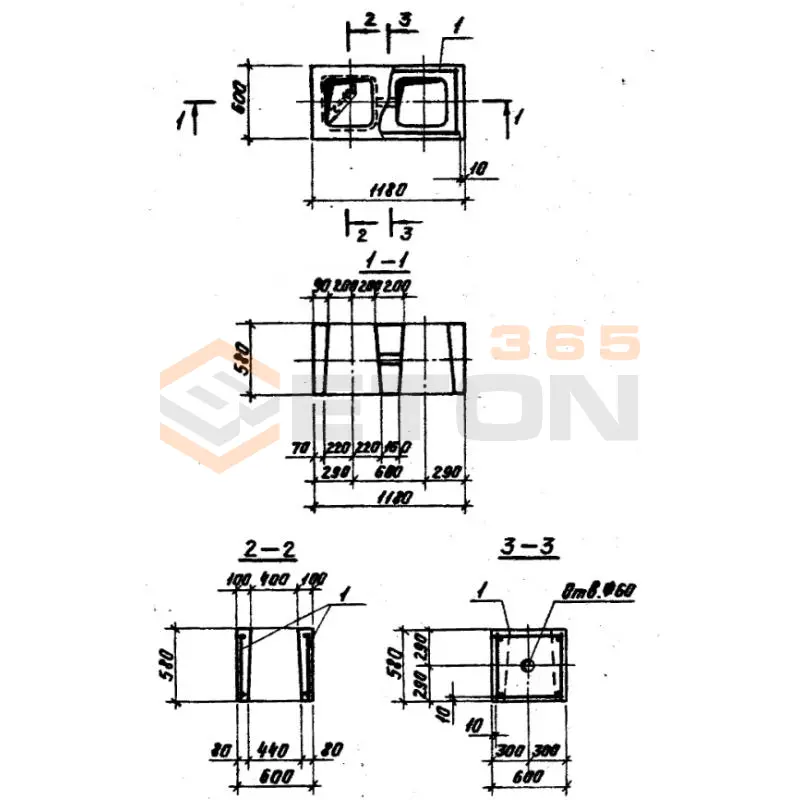

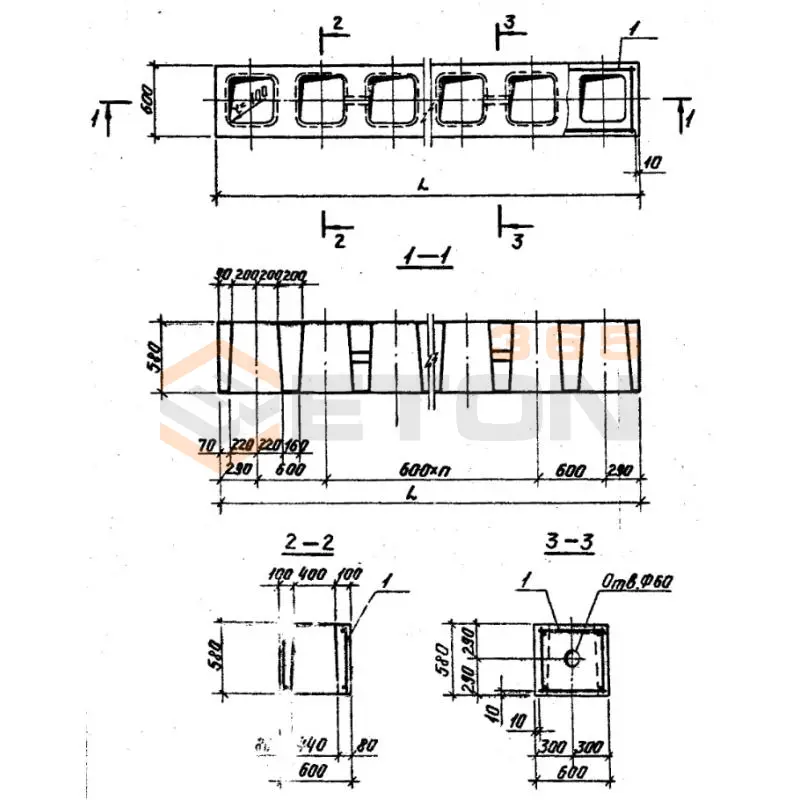

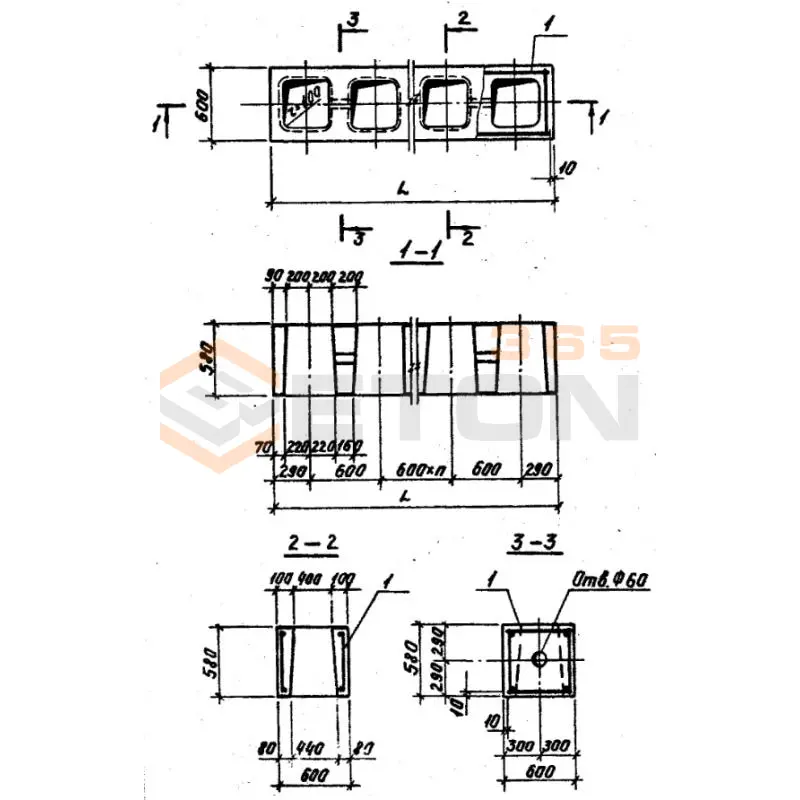

Серия 3.004.1-9 предусматривает стандартный ряд типоразмеров. Маркировка блоков осуществляется по принципу: ФБП-Х.Х.Х, где:

• ФБП — Фундаментный Блок Пустотный.
• Первая цифра — длина блока в дециметрах.
• Вторая цифра — ширина блока в дециметрах.
• Третья цифра — высота блока в дециметрах.

Примеры типоразмеров по серии:

• ФБП-24.4.3 (Длина 2380 мм, Ширина 400 мм, Высота 280 мм)
• ФБП-24.5.3 (Длина 2380 мм, Ширина 500 мм, Высота 280 мм)
• ФБП-24.6.3 (Длина 2380 мм, Ширина 600 мм, Высота 280 мм)
• ФБП-12.4.3 (Длина 1180 мм, Ширина 400 мм, Высота 280 мм)
• ФБП-12.5.3 (Длина 1180 мм, Ширина 500 мм, Высота 280 мм)

Высота блоков, как правило, стандартна — 580 мм (для маркировки "6") или 280 мм (для маркировки "3").
