Балки с консольным выступом ГОСТ 24893.1-81

Ответ: Балки с консольным выступом, регламентируемые ГОСТ 24893.1-81, широко применяются в промышленном и гражданском строительстве. Основные области их использования:

1. Промышленные здания: Для устройства подкрановых путей, где консольный выступ служит опорой для подкрановой балки.
2. Общественные и гражданские здания: При строительстве зданий со сложной планировкой, где требуется поддержка перекрытий на разных уровнях или создание выступающих элементов фасада (например, эркеров, козырьков).
3. Строительство мостов и эстакад: В качестве основных несущих элементов пролетных строений, где консоли позволяют увеличить ширину проезжей части или разместить тротуары. Главное преимущество таких балок — способность эффективно воспринимать и передавать нагрузки не только в средней части пролета, но и на свободных концах, что обеспечивает гибкость архитектурно-планировочных решений.

Ответ: ГОСТ 24893.1-81 устанавливает единую систему типоразмеров и маркировки для обеспечения унификации в проектировании и строительстве.

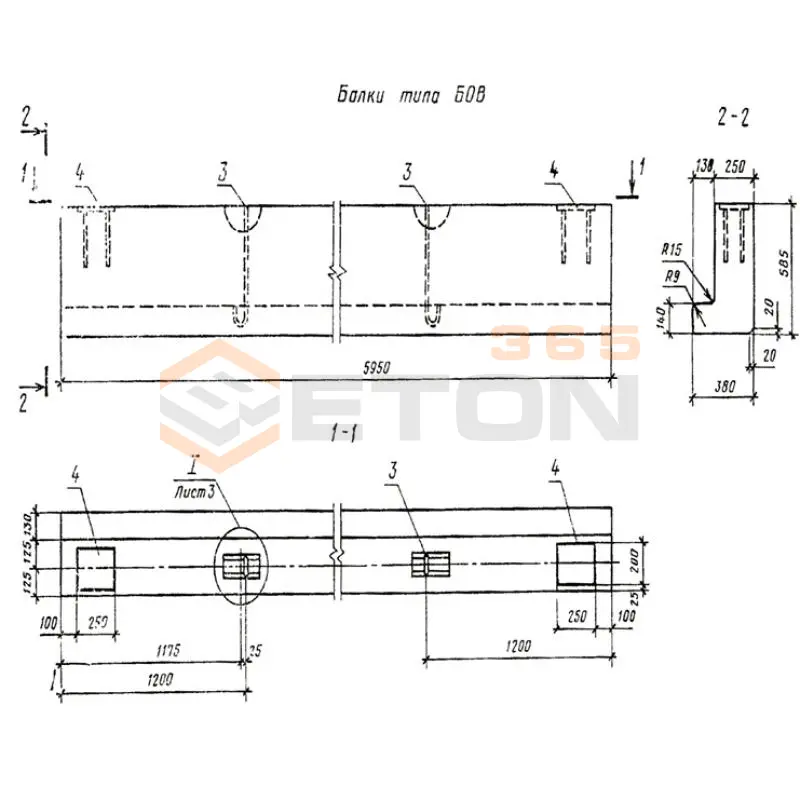

• Типоразмеры: Балки различаются по длине (пролету), высоте сечения, ширине полок и ребер, а также по длине и геометрии консольных выступов. Конкретные числовые значения параметров приведены в таблицах стандарта.
• Маркировка: Марка балки состоит из буквенно-цифрового обозначения. Например, БК-1. Расшифровка:
  • БК — аббревиатура, обозначающая "Балка Консольная".
  • Цифра — порядковый номер типоразмера, который соответствует конкретным геометрическим параметрам и несущей способности, указанным в стандарте. Правильная маркировка позволяет однозначно идентифицировать изделие и его характеристики в проектной документации и при заказе.

Ответ: Расчет балок с консольным выступом является более сложным по сравнению с расчетом обычных балок из-за наличия свободно опертых концов. Учитываются следующие виды нагрузок:

1. Собственный вес балки.
2. Постоянные нагрузки: Вес опирающихся на балку конструкций (плит перекрытия, стенового ограждения и т.д.).
3. Временные (эксплуатационные) нагрузки: Полезная нагрузка на перекрытия, снеговая нагрузка (для наружных конструкций), динамические нагрузки от кранового оборудования (в промышленных зданиях). Ключевые особенности расчета:

• Изгибающие моменты: В таких балках возникают моменты разных знаков. В средней части пролета — положительный изгибающий момент (растянуты нижние волокна), а в зоне опор и на консолях — отрицательный (растянуты верхние волокна). Это требует соответствующего армирования как нижней, так и верхней зоны балки.
• Поперечные силы: Максимальные значения поперечных сил обычно наблюдаются в опорных сечениях и в местах резкого изменения геометрии.
• Кручение: Если нагрузка на консоль приложена несимметрично, может возникать крутящий момент. Расчет ведется согласно действующим строительным нормам (СП) на основе методов строительной механики.

Ответ: Стандарт устанавливает жесткие требования к материалам для обеспечения необходимой прочности и долговечности изделий.

• Бетон:
  • Класс по прочности на сжатие: Как правило, не ниже В25 (В30, В35 и выше для балок, воспринимающих высокие нагрузки, например, подкрановых).
  • Морозостойкость (F) и водонепроницаемость (W): Определяются в зависимости от условий эксплуатации (например, для наружных конструкций требуются более высокие показатели).
  • Марка по плотности: Не ниже требуемой для обеспечения проектной прочности и защиты арматуры.
• Арматура:
  • Продольная рабочая арматура: Применяется стержневая арматура классов А-III (А400) и выше, а также напрягаемая арматура (канаты, стержни) классов Ат-IV, Ат-V и др. для предварительно напряженных балок.
  • Поперечная арматура (хомуты): Используется для восприятия поперечных сил и обычно изготавливается из арматуры класса А-I (А240) или А-III (А400).
  • Монтажная арматура: Применяется для фиксации каркаса и обычно изготавливается из более пластичных сталей класса А-I (А240). Конкретные классы и марки материалов указываются в проектной документации на конкретное здание или сооружение.

Ответ: Правильное обращение с балками на всех этапах критически важно для сохранения их несущей способности и безопасности.

• Приемка: Проверяется соответствие паспорту изделия, маркировки, геометрических размеров, отсутствие трещин (допустимая ширина раскрытия регламентирована), сколов бетона, правильность положения и отсутствие коррозии закладных деталей и монтажных петель.
• Складирование:
  • Складировать балки следует в горизонтальном положении на ровной, подготовленной площадке.
  • Подкладки под балки должны располагаться строго в местах, указанных в проекте производства работ (обычно под опорными частями), чтобы избежать возникновения нерасчетных изгибающих моментов.
  • Высота штабеля, как правило, не должна превышать 2-3 яруса во избежание повреждения нижних балок.
• Монтаж:
  • Подъем балки должен осуществляться за все предусмотренные монтажные петли одновременно для равномерного распределения усилий.
  • Не допускается ударная нагрузка при установке.
  • Опирание балки на колонны или стены должно производиться точно в проектных точках, с проверкой горизонтальности и отметок.
  • Особое внимание уделяется правильному опиранию консольных частей, так как их неправильная поддержка может привести к разрушению.
